Ürün ayrıntıları:
|
| Tip: | 10Gbps CSFP+ Alıcı-Verici | Veri Hızı (Gbps): | 10.3Gbps/10,3Gbps |
|---|---|---|---|
| Form faktörü: | CSFP+ | Dalga boyu(Ch1): | TX1310nm/RX1270nm |
| Dalga boyu(Ch2): | Tx1270nm/Rx1330nm | bileşen: | DFB+PIN |
| Bulaşma: | 20km | DOM/DDM: | Desteklenen |
| anahtar kelimeler: | 2 Fiber BIDI Alıcı-Verici 20km | ||
| Vurgulamak: | 10G Kompakt SFP,DOM Kompakt SFP,Çift BIDI Alıcı-Verici |
||

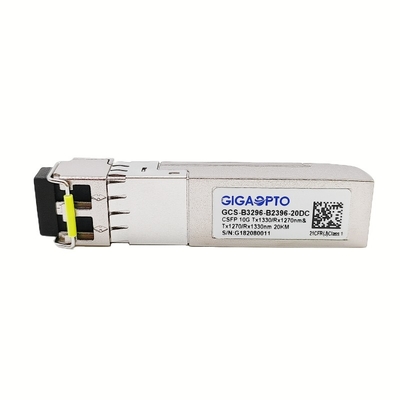

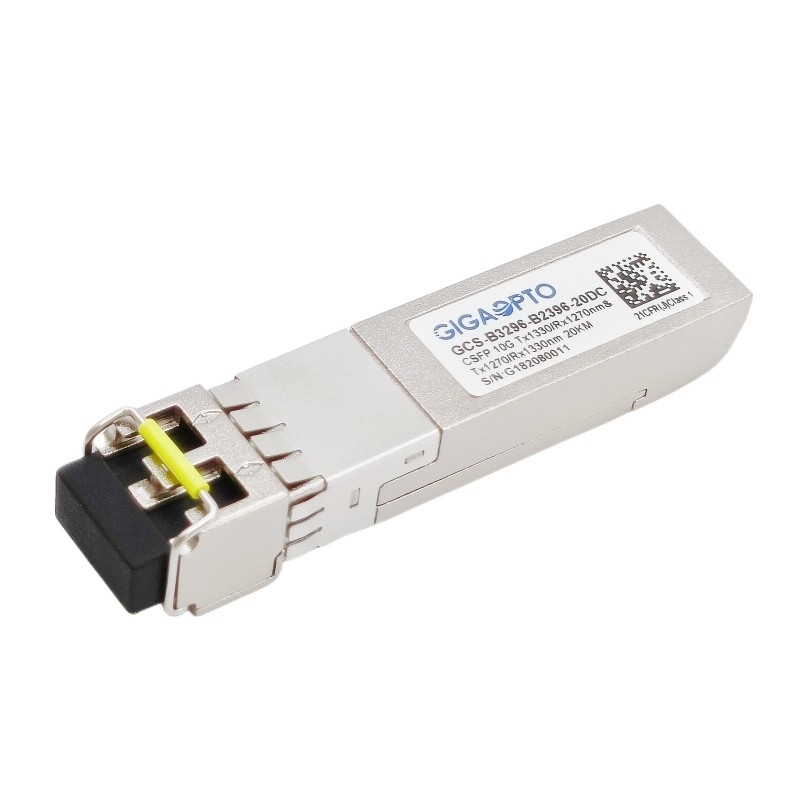

10.3Gbps 2 Fiber Kompakt SFP+ Alıcı-Verici Ch1-TX1330RX1270 Ch2-TX1270RX1330 20km LC SM
Tanım
GCS-B3296-B2396-20DC alıcı-verici, 1270/1330 nm verici ve 1330/1270 nm alıcı kullanarak IEEE 802.3ae 10GBASE-BX gibi çift yönlü seri optik veri iletişimi için küçük form faktörlü takılabilir bir modüldür.
Bu CSFP+ Alıcı-Verici, 10GBASE-LR ve Fiber Kanal için kompakt Küçük Form Faktörlü Takılabilir (CSFP) MSA seçenek 2 ile tam uyumludur ve bağlantı noktası başına iki bağımsız çift yönlü kanala izin verir.
Çalışırken takma özelliğine izin vermek için SFP 20 pimli konektöre sahiptir. MSA SFF-8472'de belirtildiği gibi bir I2C arabirimi aracılığıyla dijital tanılama işlevleri kullanılabilir.
Özellikler
| Ürünİsim | 10G CSFP+ Alıcı-Verici | P/N | GCS-B3296-B2396-20DC |
| Form faktörü | CSFP+ | Tip | 2 fiber Çift Yönlü |
| BirazOran (CH1/CH2)) | 10.3Gbps/10,3Gbps | Şerit Sayısı | 2x ( Tx/Rx ) |
| Bulaşma | 20km | Arayüz | LC Dubleks UPC |
| MerkezDalga boyu (CH1) | TX1330nm/RX1270nm | MerkezDalga boyu (CH2) | TX1270nm/RX1330 |
| Güç gerilimi | +3.3V (tipik) | Güçdağılma | ≤ 2.0W |
| vericiTip (CH1/CH2) | DFB | AlıcıTip (CH1/CH2) | PIN+TIA |
| TXGüçKanal başına | -2~ +3dBm | RXDuyarlılıkKanal başına | < -13dBm |
| yok olma oranı | > 3.5dB | RX Doygunluğu | > 0,5dBm |
| OptikBütçe (dB) | 11dB | Dijital Teşhis | destek |
| ÇevreSıcaklık | Çalışma: 0 ila 70°C | Garanti | 36 ay |
| Depolama: -40°C ila 85°C | BirimAğırlık | 30 gram | |
| uyma | 10G Ethernet Bağlantıları, MSA Uyumlu | ||
Özellikler
Başvuru
Elektriksel ve Optik Özellikler
| Parametre | Sembol | Min. | Tipik | Maks. | Birim |
| 9µm Çekirdek Çapı SMF | L | 20 | km | ||
| Veri hızı | 1.25 | 10.3 | Gb/sn | ||
| verici | |||||
| Merkez Dalga Boyu | λC | 1260 | 1270 | 1280 | nm |
| Spektral Genişlik (-20dB) | Δλ | 1 | nm | ||
| Ortalama Çıkış Gücü*(not3) | surat asmak | -2 | 3 | dBm | |
| Yok Olma Oranı @ 1250Mbps | acil | 3.5 | dB | ||
| Yan Mod Bastırma Oranı | SMSR | 30 | dB | ||
| Verici ve Dağılım Cezası | TDP | 2 | dB | ||
| KAPALI Vericinin Ortalama Gücü | -30 | dBm | |||
| Alıcı | |||||
| Merkez Dalga Boyu | λC | 1320 | 1330 | 1340 | nm |
| Alıcı Hassasiyeti*(not4) | Pmin | -13 | dBm | ||
| Alıcı Aşırı Yükü | Pmaks | 0,5 | dBm | ||
| Geri dönüş kaybı | 12 | dB | |||
| LOS De-Assert | kayıp | -14 | dBm | ||
| LOS İddiası | LOSA | -30 | dBm | ||
Not3: Çıkış, 9/125μm tek modlu fibere bağlanır.
Not4: En kötü ER, 1E-12'den düşük BER ve 10.3125Gbps'de PRBS 231-1 ile ölçülmüştür.
Mekanik Boyutlar
Boyutlar milimetre cinsindendir.Aksi belirtilmedikçe tüm boyutlar ±0,1 mm'dir.(Birim: mm)
