Ürün ayrıntıları:
|
| ürün tipi: | CSFP LX | Veri hızı: | 1.25Gbps/1.25Gbps |
|---|---|---|---|
| TX Dalga Boyu: | 2 x 1490nm | RX Dalga Boyu: | 2 x 1310nm |
| Bağlantı Mesafesi: | 20km | medya: | Tek modlu fiber |
| anahtar kelimeler: | 2 Kanallı BIDI CSFP Alıcı-Verici Modülü | ||
| Vurgulamak: | 2 Kanal BIDI CSFP,1000Base BIDI CSFP,Kompakt SFP Alıcı-Verici Modülü |
||

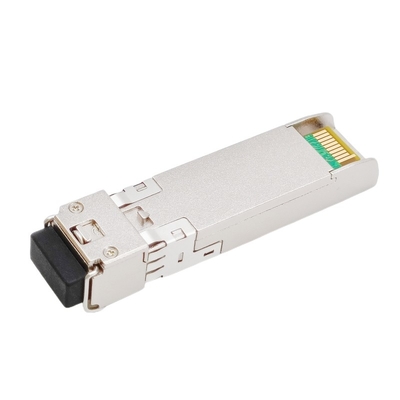

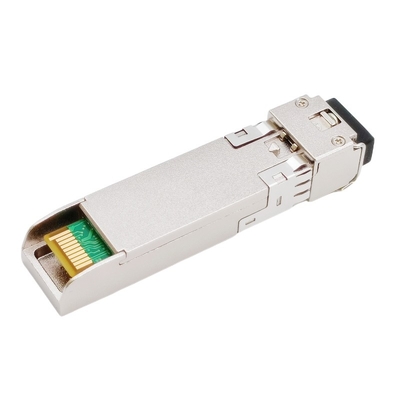

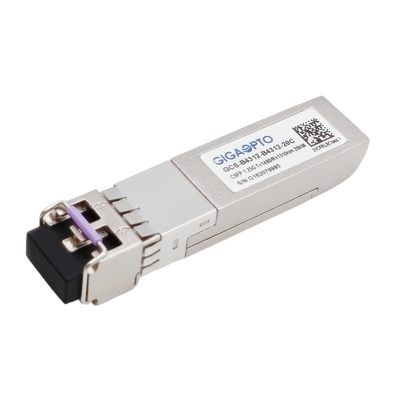

1000Base 2 Kanal BIDI CSFP Alıcı-Verici Modülü TX1490nm/RX1310nm 20km LC DOM
Tanım
CSFP BIDI LX20 alıcı-verici, iki bağımsız veri iletişim kanalına sahiptir, bu alıcı-verici birimi, her bir ayrı kanal için son derece güvenilir bir 1490nm DFB Lazer vericisi ve ağ sistemi satıcılarının bağlantı noktası yoğunluğunu ve veri verimini artırmasını sağlayacak bir 1310nm PIN Fotodiyot alıcısı kullanır. ağ ekipman maliyetini azaltmak.
Bu CSFP BIDI LX20 modülü 1.063-1.25Gbps veri hızını destekler ve 20 km'ye kadar maksimum bağlantı olan Gigabit Ethernet (1.25Gbps) ve 1G Fiber Kanal (1.0625Gbps) gibi uygulamaları Standart 0°-70°C sıcaklık aralığında çalışır ve Çift LC arayüzüne sahiptir.
Çalışırken takma özelliğine izin vermek için SFP 20 pimli konektöre sahiptir.DDM/DOM optik tanılama izleme işlevleri, mevcut çalışma koşulları hakkında tanılama bilgileri sağlayan bir I2C arabirimi aracılığıyla kullanılabilir.
Bu CSFP BIDI LX20 Alıcı-Verici, kompakt Küçük Form Faktörlü Takılabilir (CSFP) MSA seçenek 2 ile tamamen uyumludur ve CE/RoHS sertifikalıdır.
Özellikler

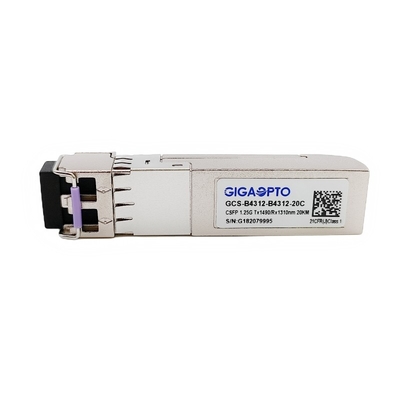

| Ürün Serisi | CSFP Çift Yönlü Alıcı-Verici | Parça Numarası | GCS-B4312-B4312-20C |
| paket | CSFP | Tip | 2x BiDi LX |
| BirazOran(Gb/sn) | 1.25G/1.25G | Şerit Sayısı | 2x (Tx/Rx) |
| Maksimum Erişim | 20km | Arayüz | Çift LC Bilgisayar |
| TX Dalga Boyu(Tipik) | 2x 1490nm | RX Dalga Boyu(Tipik) | 2x 1310nm |
| Güç kaynağı gerilimi | +3.3V (tipik) | Güçdağılma | ≤ 1.3W |
| LazerTip | DFB | PDTip | TOPLU İĞNE |
| TXÇıkış gücü | -9 ~ -3dBm | RXDuyarlılık | < -22dBm |
| yok olma oranı | > 9dB | Aşırı yükleme | > -3dBm |
| Güç Bütçesi (dB) | 13dB | Dijital Teşhis | Destek |
| Çevre | Çalışma: 0 ila 70°C | Garanti | 3 yıl |
| Depolama: -40°C ila 85°C | Ağırlık | 0.025kg | |
| protokoller | Gigabit Ethernet, MSA Uyumlu | ||
Özellikler
Başvuru
Elektriksel ve Optik Özellikler
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim | Notlar | ||
| verici | ||||||||
| Merkez Dalga Boyu | λc | 1470 | 1490 | 1510 | nm | |||
| Spektral Genişlik (-20dB) | σ | 1 | nm | |||||
| Yan Mod Bastırma Oranı | SMSR | 30 | dB | |||||
| Ortalama Çıkış Gücü | surat asmak | -9 | -3 | dBm | 1 | |||
| yok olma oranı | acil | 9 | dB | |||||
| Optik Yükselme/Düşme Süresi (%20~80%) | tr/tf | 0.26 | ns | |||||
| Veri Girişi Swing Diferansiyeli | VİÇİNDE | 400 | 1800 | mV | 2 | |||
| Giriş Diferansiyel Empedansı | ZİÇİNDE | 90 | 100 | 110 | Ω | |||
|
TX Devre Dışı Bırak |
Devre dışı bırakmak | 2.0 | Vcc | V | ||||
| Olanak vermek | 0 | 0,8 | V | |||||
|
TX Arızası |
Arıza | 2.0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Alıcı | ||||||||
| Merkez Dalga Boyu | λc | 1290 | 1330 | nm | ||||
| Alıcı Duyarlılığı | -23 | dBm | 3 | |||||
| Alıcı Aşırı Yükü | -3 | dBm | 3 | |||||
| LOS De-Assert | kayıpD | -23 | dBm | |||||
| LOS İddiası | kayıpA | -35 | dBm | |||||
| LOS Histerisiz | 1 | 4 | dB | |||||
| Veri Çıkışı Dönüş Farkı | Vout | 400 | 1800 | mV | 4 | |||
|
kayıp |
Yüksek | 2.0 | Vcc | V | ||||
| Düşük | 0,8 | V | ||||||
Notlar:
1. Optik güç SMF'ye gönderilir.
2. PECL girişi, dahili olarak AC bağlantılı ve sonlandırıldı.
3. PRBS 27-1 test deseni @1250Mbps, BER ≤1×10-12 ile ölçülmüştür.
4. Dahili olarak AC bağlantılı.
Önerilen Arayüz Devresi
