Ürün ayrıntıları:
|
| ürün tipi: | Kompakt SFP | Veri hızı: | 1.25 Gb/sn |
|---|---|---|---|
| TX Dalga Boyu: | 2 x 1310nm | RX Dalga Boyu: | 2 x 1490nm |
| Bulaşma: | 20km | Kablo tipi: | SMF |
| anahtar kelimeler: | 1.25G CSFP Fiber Optik Alıcı-Verici | ||
| Vurgulamak: | SFP CSFP,1.25G CSFP,Çift BIDI Kompakt SFP |
||

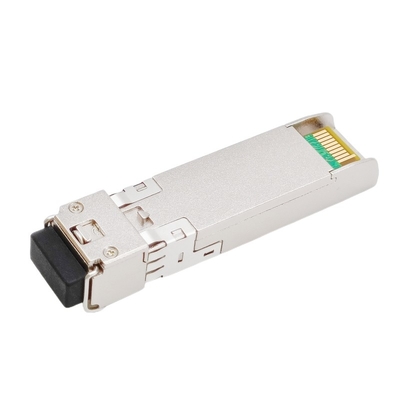

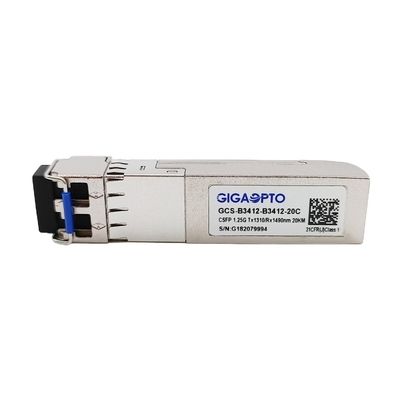

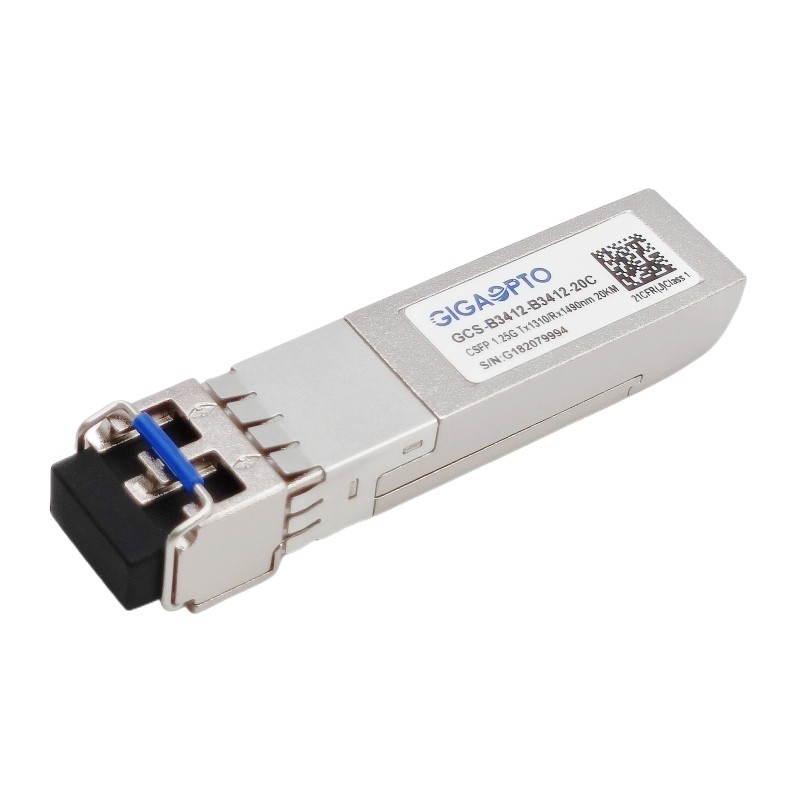

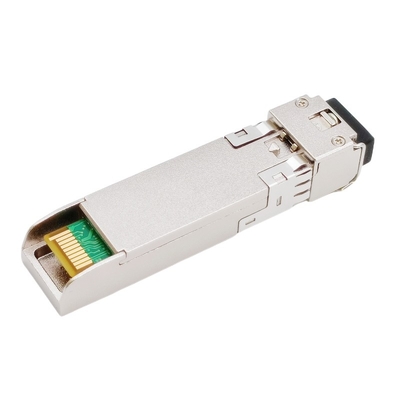

1.25G Kompakt SFP (CSFP) çift BIDI TX1310nm RX1490nm 20km LC DOM
Tanım
Bu 1000Base 2 fiber Çift Yönlü kompakt SFP Alıcı-Verici, bağlantı noktası başına iki bağımsız çift yönlü kanala izin veren aynı mekanik form faktörüne sahip bir SFP sürümüdür.Standart tek modlu fiber üzerinden TX1310nm/RX1490nm nominal dalga boyunu kullanarak 20 km bağlantılar sağlayan yüksek yoğunluklu Gigabit Ethernet/1G Fiber Kanal uygulamalarında kullanılmak üzere tasarlanmıştır.
Çalışırken takma özelliğine izin vermek için SFP 20 pimli konektöre sahiptir.Dijital tanı işlevleri, MSA SFF-8472'de belirtilen bir I2C serisi veri yolu aracılığıyla kullanılabilir.Verici bölümü çoklu kuantum kuyulu 1310nm DFB lazer kullanır ve Uluslararası Güvenlik Standardı IEC 60825'e göre sınıf 1 lazer uyumludur. Alıcı bölümü, optik bir başlığa monte edilmiş entegre bir 1490nm dedektör ön yükselticisi (IDP) ve sınırlayıcı bir son yükseltici IC kullanır .
CSFP alıcı-verici, kompakt Küçük Form Faktörlü Takılabilir (CSFP) MSA seçenek 2 ve SFF-8472 ile tamamen uyumludur.
Özellikler
| Ürün Serisi | Fiber CSFP Alıcı-Verici | Parça Numarası | GCS-B3412-B3412-20C |
| Form faktörü | CSFP | Tip | 2x BiDi LX |
| Veri hızı | 1.25G/1.25G | Şerit Sayısı | 2x (Tx/Rx) |
| Mesafe | 20km | bağlayıcı | 2x LC-Simpleks |
| TX Dalga Boyu | 2x 1310nm | RX Dalga Boyu | 2x 1490nm |
| Güç kaynağı gerilimi | +3.3V (tipik) | Güç tüketimi | ≤ 1.3W |
| Verici Tipi/Şerit | FP | Alıcı Tipi/Şerit | TOPLU İĞNE |
| Verici Çıkış Gücü | -9 ~ -3dBm | Alıcı Duyarlılığı | < -22dBm |
| yok olma oranı | > 9dB | Giriş Aşırı Yükü | > -3dBm |
| Güç Bütçesi (dB) | 13dB | Dijital Teşhis | Destek |
| Çevre | Çalışma: 0 ila 70°C | Garanti | 3 yıl |
| Depolama: -40°C ila 85°C | Ağırlık birimi | 25 gram | |
| uyma | 1000Base BX20 IEEE802.3ah, CE, Sınıf 1 FDA ve IEC60825-1 Lazer Güvenliği Uyumlu, CSFP MSA seçenek 2, IEEE 802.3z, RoHS, SFF-8472 | ||
Özellikler
Başvuru
Elektriksel ve Optik Özellikler
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim | Notlar |
| Güç tüketimi | 1.32 | W | ||||
| Besleme Akımı | Icc | 400 | mA | |||
| verici | ||||||
| Tek uçlu Giriş Voltajı Toleransı | -0.3 | 4.0 | V | |||
| Diferansiyel Giriş Gerilimi Salınımı | Vin, s | 200 | 2400 | mVpp | ||
| Diferansiyel Giriş Empedansı | Çinko | 90 | 100 | 110 | Ohm | |
| İletim Devre Dışı Bırakma Onay Süresi | 5 | biz | ||||
| İletim Devre Dışı Bırakma Gerilimi | Vdis | Vcc-1.3 | Vcc | V | ||
| İletim Etkinleştirme Gerilimi | Ven | Vee-0.3 | 0,8 | V | ||
| Alıcı | ||||||
| Diferansiyel Çıkış Gerilimi Salınımı | Vout, s. | 500 | 900 | mVpp | ||
| Diferansiyel Çıkış Empedansı | Zout | 90 | 100 | 110 | Ohm | |
| Veri çıkışı yükselme/düşme süresi | Tr/Tf | 100 | ps |
%20'ye kadar %80 |
||
| LOS Onay Gerilimi | VlosH | Vcc-1.3 | Vcc | V | ||
| LOS Onay Gerilimi | VlosL | Vee-0.3 | 0,8 | V | ||
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim | Notlar |
| verici | ||||||
| Merkez Dalga Boyu | λC | 1260 | 1310 | 1360 | nm | |
| Spektrum Bant Genişliği (RMS) | σ | 3.5 | nm | |||
| Yan Mod Bastırma Oranı | SMSR | 30 | dB | |||
| Ortalama Optik Güç | PAVG | -9 | -3 | dBm | 1 | |
| Optik Yok Olma Oranı | acil | 9 | dB | |||
| Verici KAPALI Çıkış Gücü | PKapalı | -45 | dBm | |||
| Verici Göz Maskesi | 802.3z ile uyumlu (sınıf 1 lazer güvenliği) | 2 | ||||
| Alıcı | ||||||
| Merkez Dalga Boyu | λC | 1470 | 1490 | 1510 | nm | |
| Alıcı Hassasiyeti (Ortalama Güç) | You are. | -20 | dBm | 3 | ||
| Giriş Doygunluk Gücü (aşırı yük) | Psat | -3 | dBm | |||
| LOS İddiası | LOSA | -36 | dB | 4 | ||
| LOS Onaylama | kayıp | -21 | dBm | 4 | ||
| LOS Histerisiz | KAYBETMEK | 0,5 | 2 | 6 | dBm | |
Notlar:
1. 2^7-1 NRZ PRBS modelinde ölçün
2. Verici göz maskesi tanımı.
3. Işık kaynağı 1310nm, ER=9dB ile ölçülmüştür;BER =<10^-12 @PRBS=2^7-1 NRZ LOS onaylanmadığında, RX veri+/- çıkışı Yüksek seviyedir (sabit).
Pin Ataması ve Pin Açıklaması
Ana bilgisayar kartı konnektör bloğu pin numaralarının ve adlarının şeması
| TOPLU İĞNE | İsim | Ad/Açıklama | Notlar |
| 1 | VEE | Verici Toprak | VEE, SFP modülü içinde dahili olarak bağlanabilir |
|
2 |
TX HATASI |
Verici Arızası. |
TX Arızası, ana kartta 4,7K–10K dirençle çekilmesi gereken açık bir toplayıcı/tahliye çıkışıdır.Daha fazla bilgi için Not 1 |
| 3 | TX1_Devre Dışı Bırak | Ch A'nın Verici Devre Dışı Bırakılması | Modül kanalı A işlevi devre dışı bırakır |
|
4 |
MOD_DEF2 |
İki telli arayüz Veri |
2 kablolu seri kimlik arayüzü, SDA |
| 5 | MOD_DEF1 | İki telli arayüz Saat | 2 kablolu seri kimlik arayüzü, SCL |
| 6 | TD2- | Ch B'nin Ters Aktarılmış Veri Girişi | Bunlar diferansiyel verici koyar.Modül içinde 100 diferansiyel sonlandırmalı AC bağlantılı diferansiyel hatlardır.AC bağlantısı modülün içinde yapılır ve bu nedenle ana kartta gerekli değildir |
|
7 |
TD2+ |
Ch B İletim Veri Girişi |
|
|
8 |
LOS1 |
Ch A Sinyal Kaybı |
Sinyal Kaybı algılandı işlevi.Daha fazla bilgi için Not 2. |
| 9 | RD2+ | Ch B'nin Alınan Veri Çıkışı | Bunlar diferansiyel alıcı çıkışlarıdır.SERDES kullanıcısında 100(diferansiyel) ile sonlandırılması gereken AC bağlantılı 100 diferansiyel hatlardır.AC bağlantısı modülün içinde yapılır ve bu nedenle ana kartta gerekli değildir. |
|
10 |
RD2- |
Ch B'nin Ters Alınan Veri Çıkışı |
|
|
11 |
VEE |
Alıcı-verici Toprak |
VEE, SFP modülü içinde dahili olarak bağlanabilir. |
|
12 |
RD1- |
Ch A'nın Ters Alınan Veri Çıkışı | Bunlar diferansiyel alıcı çıkışlarıdır.SERDES kullanıcısında 100(diferansiyel) ile sonlandırılması gereken AC bağlantılı 100 diferansiyel hatlardır.AC bağlantısı modülün içinde yapılır ve bu nedenle ana kartta gerekli değildir. |
|
13 |
RD1+ |
Ch A'nın Alınan Veri Çıkışı |
|
|
14 |
LOS2 |
CH B'nin Sinyal Kaybı |
Sinyal Kaybı algılandı işlevi.Daha fazla bilgi için Not 2. |
| 15 | VCCR | Alıcı Gücü | 3,3V± %5.Daha fazla bilgi için Not 3 |
|
16 |
VCCT |
Verici Gücü |
3,3V± %5.Daha fazla bilgi için Not 3 |
| 17 | TX2_Devre Dışı Bırak | Ch B'nin Verici Devre Dışı Bırakılması | Modül kanalı B işlevi devre dışı bırakır |
|
18 |
TD1+ |
Ch A İletim Veri Girişi |
Bunlar diferansiyel verici koyar.Modül içinde 100 diferansiyel sonlandırmalı AC bağlantılı diferansiyel hatlardır.AC bağlantısı modülün içinde yapılır ve bu nedenle ana kartta gerekli değildir |
|
19 |
TD1- |
Ch A'nın Ters Aktarılmış Veri Girişi | |
|
20 |
VEE |
Alıcı-verici Toprak |
VEE, SFP modülü içinde dahili olarak bağlanabilir. |
Notlar:
1. Yüksek olduğunda, çıkış, Kanal A veya Kanal B'de bir tür lazer hatasını gösterir. Ana Bilgisayar, ayrıntılar için Kanal A/B'yi okuyacaktır: Bit 2 [A2H:110]'da ayarlanmışsa, kanal A'dan TX Hatası;Bit 2 [B2H: 110]'da ayarlanmışsa kanal B'den TX Hatası.Düşük, normal çalışmayı gösterir.Düşük durumda, çıkış < 0.8V'a çekilecektir.
2. Yüksek olduğunda, bu çıkış alınan optik gücün en kötü durum alıcı hassasiyetinin (kullanımdaki standart tarafından tanımlandığı gibi) altında olduğunu gösterir.Düşük, normal çalışmayı gösterir.Düşük durumda, çıkış < 0.4V'a çekilecektir.VccT VccR, güç kaynaklarıdır.SFP konnektör pininde 3,3V ±%5 olarak tanımlanırlar.Maksimum besleme akımı 400Ma@3.3V'dir.Vcc, SFP alıcı-verici modülüne dahili olarak bağlanabilir.
Mekanik Boyutlar
Boyutlar milimetre cinsindendir.Aksi belirtilmedikçe tüm boyutlar ±0,1 mm'dir.(Birim: mm)
