Ürün ayrıntıları:
|
| Tip: | 2 fiber 1G CSFP | Veri Hızı (Gbps): | 1.244Gbps/1.244Gbps |
|---|---|---|---|
| TX Dalga Boyu: | 2 x 1310nm | RX Dalga Boyu: | 2 x 1550nm |
| bileşen: | DFB+PIN | Mesafe: | 40km |
| Sıcaklık: | Reklam | anahtar kelimeler: | 1.244G CSFP Fiber Alıcı-Verici |
| Vurgulamak: | 1000BASE CSFP,TX1550 CSFP,Çift BIDI Alıcı-Verici |
||

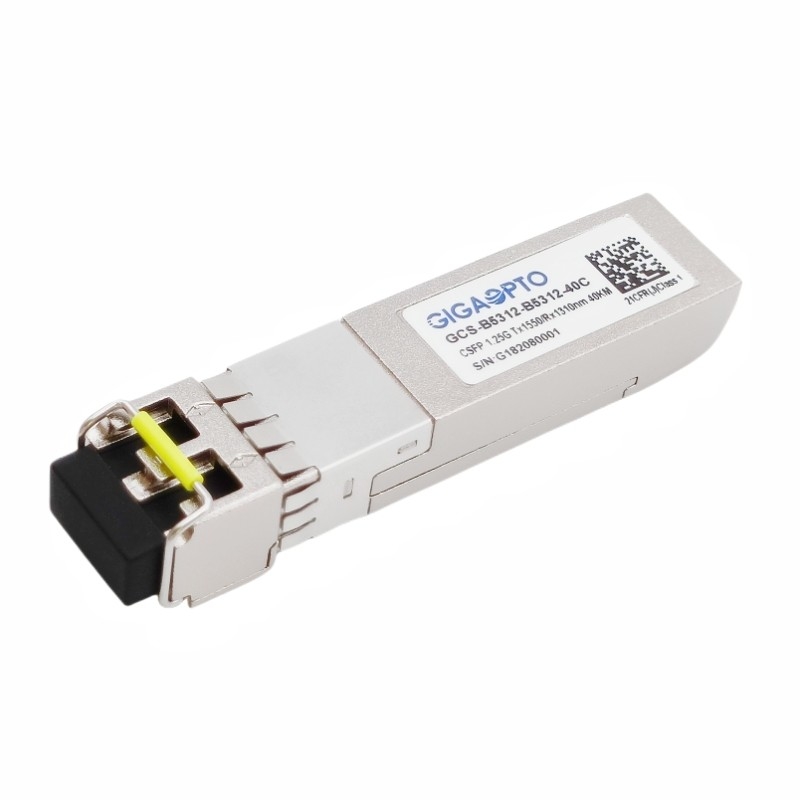

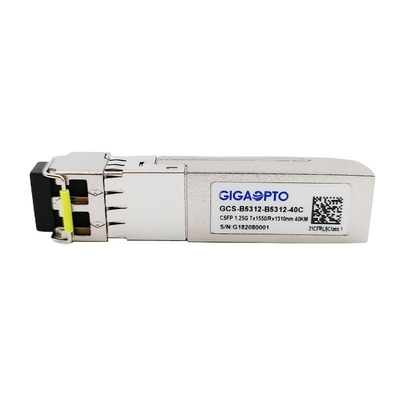

1000BASE CSFP Çift BIDI 40km TX1550 RX1310 SM Alıcı-Verici LC DOM
Tanım
Bu GCS-B5312-B5312-40C CSFP Alıcı-Verici, standart sıcaklıkta çalışan yüksek performanslı ve kararlı bir üründür, 1550nmTx/1310nmRx nominal dalga boyunu kullanarak tek modlu fiber (SMF) üzerinden 40km'ye kadar 1000Base-BX 2 Kanallı verim sağlar. bir LC konektörü.
Her Kanal için, Alıcı-verici üç bölümden oluşur: bir 1550nm DFB lazer vericisi, bir trans-empedans ön yükselticisi (TIA) ile entegre edilmiş bir 1310nm PIN fotodiyot ve MCU kontrol ünitesi.Tüm modüller, sınıf I lazer güvenlik gereksinimlerini karşılar.
Alıcı-vericiler, Kompakt SFP Çok Kaynaklı Anlaşma (MSA) ve SFF-8472 ile uyumludur. Daha fazla bilgi için lütfen SFP MSA'ya bakın
Özellikler
| Ürün Serisi | Çift 1000Base CSFP Alıcı-Verici | P/N | GCS-B5312-B5312-40C |
| paket | Kompakt SFP | Tip | 2 Fiber BIDI |
| Veri-Hız (Gbps) | 1.244G/1.244G | Şerit Sayısı | 2x ( Tx/Rx ) |
| Ulaşmak | 40km | bağlayıcı | LC/UPC dubleks |
| TX Dalga Boyu | 2x 1550nm | RX Dalga Boyu | 2x 1310nm |
| Güç gerilimi | +3.3V (tipik) | Güç tüketimi | ≤ 1.3W |
| TX Tip | DFB | RX Tipi | TOPLU İĞNE |
| TX ÇıkışıGüç | -5 ~ 0dBm | RX Hassasiyeti | < -25dBm |
| yok olma oranı | > 9dB | Doyma | > 0dBm |
| Güç-bütçe (dB) | 20dB | DDM | İnşa |
| Çevre | Çalışma: standart 0 ila 70°C | Garanti | 36 ay |
| Depolama: -40°C ila 85°C | MTBF | 1.000.000 Saat | |
| protokoller | 1000BASE Ethernet ,MSA Uyumlu , SFF-8472 | ||
Özellikler
Başvuru
Optik ve Elektriksel Özellikler
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim | Notlar | ||
| verici | ||||||||
| Merkez Dalga Boyu | λc | 1530 | 1550 | 1570 | nm | |||
| Spektral Genişlik (-20dB) | σ | 1 | nm | |||||
| Yan Mod Bastırma Oranı | SMSR | 30 | dB | |||||
| Ortalama Çıkış Gücü | surat asmak | -5 | 0 | dBm | 1 | |||
| yok olma oranı | acil | 9 | dB | |||||
| Optik Yükselme/Düşme Süresi (%20~80%) | tr/tf | 0.26 | ns | |||||
| Veri Girişi Swing Diferansiyeli | VİÇİNDE | 400 | 1800 | mV | 2 | |||
| Giriş Diferansiyel Empedansı | ZİÇİNDE | 90 | 100 | 110 | Ω | |||
|
TX Devre Dışı Bırak |
Devre dışı bırakmak | 2.0 | Vcc | V | ||||
| Olanak vermek | 0 | 0,8 | V | |||||
|
TX Arızası |
Arıza | 2.0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Alıcı | ||||||||
| Merkez Dalga Boyu | λc | 1290 | 1310 | 1330 | nm | |||
| Alıcı Duyarlılığı | -25 | dBm | 3 | |||||
| Alıcı Aşırı Yükü | 0 | dBm | 3 | |||||
| LOS De-Assert | kayıpD | -27 | dBm | |||||
| LOS İddiası | kayıpA | -40 | dBm | |||||
| LOS Histerisiz | 1 | 4 | dB | |||||
| Veri Çıkışı Dönüş Farkı | Vout | 400 | 1800 | mV | 4 | |||
|
kayıp |
Yüksek | 2.0 | Vcc | V | ||||
| Düşük | 0,8 | V | ||||||
Notlar:
1. Optik güç SMF'ye gönderilir.
2. PECL girişi, dahili olarak AC bağlantılı ve sonlandırıldı.
3. PRBS 223-1 test deseni @1244Mbps, BER ≤1×10-12 ile ölçülmüştür.
4. Dahili olarak AC bağlantılı.
