Ürün ayrıntıları:
|
Ürün adı: | 1000BASE-ZX DWDM SFP | Form Türü: | SFP |
---|---|---|---|
Hız: | 1000BASE | Maksimum erişim: | 100KM |
Merkez Dalga Boyu: | 1528.77~ 1563.86nm | Optik Bileşenler: | DWDM DFB (soğutulmuş) |
PD Tipi: | APD | Enerji bütçesi: | 32dB |
anahtar kelimeler: | 1.25Gbps SFP DWDM, C17-C61 Optik Alıcı-Verici, 1G DWDM SFP 100km Modülü | ||
Vurgulamak: | 1.25Gbps SFP Optik Alıcı-Verici,100km SFP Optik Alıcı-Verici,DWDM Alıcı-Verici |

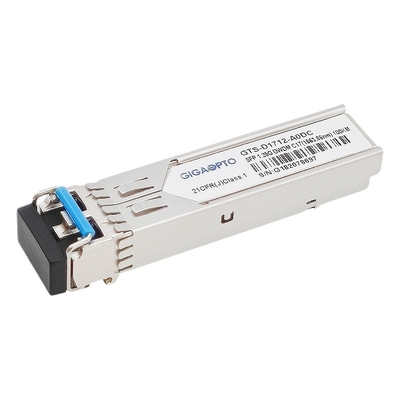

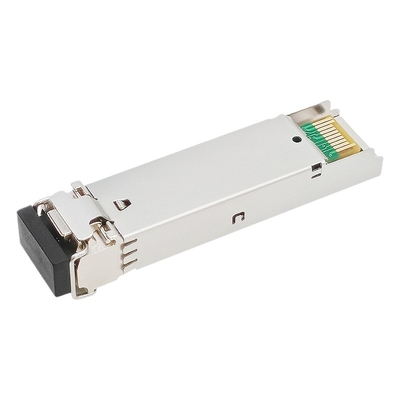

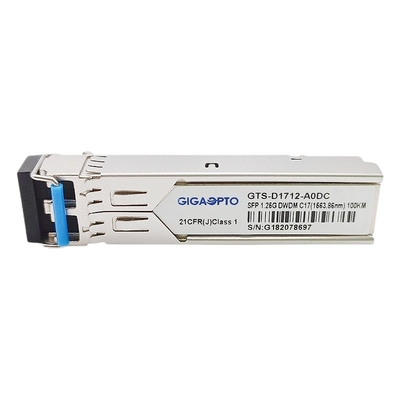

1000BASE-DWDMZX 1.25 Gb/snSFP100km 100GHzC17-C61 (1528.77nm-1563.86nm)SMF DOM Dubleks LCAlıcı-Verici Modülü
Tanım
GIGAOPTO'nun GTS-D1712-A0DC serisi SFP alıcı-vericileri, 1.25 Gbps veri hızını destekleyen ve ITU-T tarafından belirtildiği gibi 1528.77nm ila 1565.50nm nominal bir DWDM dalga boyunda çalışan, yüksek performanslı, uygun maliyetli küçük form faktörlü takılabilir modüllerdir.Modül verileri, 9/125um tek modlu fiber üzerinden 100 km'ye kadar bağlanır.Yoğun Dalga Boyu Bölmeli Çoğullama (DWDM) uygulamalarında PCB'leri tek modlu fiber optik kablolara bağlamak için basit ve kullanışlı bir yol sunar.Seri optik veri iletişim uygulamaları için yüksek performanslı, uygun maliyetli bir modüldür.
Alıcı-verici iki bölümden oluşur: Verici bölüm, soğutulmuş bir DWDM DFB lazer içerir ve alıcı bölüm, bir TIA ile entegre bir APD fotodiyottan oluşur.Tüm modüller, sınıf I lazer güvenlik gereksinimlerini karşılar.
Alıcı-vericiler, SFP Çok Kaynaklı Anlaşma ve SFF-8472 dijital teşhis işlevleriyle uyumludur.
Şartname
Ürün paketleme | SFP | Veri aktarım hızı | 1250 Mb/sn |
Optik Priz Tipi | LC Çift | Maksimum uzaklık | 100km (62,1 mil) |
DDM | Desteklenen | Fiber Modu | SMF |
Enerji bütçesi | 32dB | Sıcaklık |
Reklam 0 ila 70°C (32 ila 158°F) |
Depolama sıcaklığı | -40°C~85°C | Bağıl nem | %0~85 |
Merkez Dalga Boyu | 1528.7~-1563.86nm | Güç kaynağı gerilimi | 3.3V |
Güç tüketimi | <1W | Besleme Akımı | 300mA |
Verici Tipi | DWDM DFB(Soğutmalı) | Fotoğraf dedektörü | APD |
TX Gücü | 0~5dBm | Alıcı Duyarlılığı | < -32dBm |
acil | >9dB | Alıcı Bittiyük | >-8dBm |
protokoller | IEEE802.3z, MSA Uyumlu |
Uyarı: Kısa mesafeli iletimde uzun erişimli alıcı-verici kullanıldığında, lütfen uygun
Tabloya göre zayıflatıcı.
Mesafe | ≤15km | ≤35km | ≤55km |
zayıflatıcı | 15dB | 10dB | 5dB |
Sipariş Bilgileri
Parça Numarası | Tanım | İTÜ Kanalı | Frekans(THz) | Dalga boyu (nm) | Erişim (km) | bağlayıcı |
GTS-D1712-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 17 | 191.7 | 1563.86 | 100km | LC Dubleks |
GTS-D1812-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 18 | 191.8 | 1563.05 | 100km | LC Dubleks |
GTS-D1912-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 19 | 191.9 | 1562.23 | 100km | LC Dubleks |
GTS-D2012-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 20 | 192 | 1561.42 | 100km | LC Dubleks |
GTS-D2112-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 21 | 192.1 | 1560.61 | 100km | LC Dubleks |
GTS-D2212-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 22 | 192.2 | 1559,79 | 100km | LC Dubleks |
GTS-D2312-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 23 | 192.3 | 1558.98 | 100km | LC Dubleks |
GTS-D2412-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 24 | 192.4 | 1558.17 | 100km | LC Dubleks |
GTS-D2512-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 25 | 192.5 | 1557.36 | 100km | LC Dubleks |
GTS-D2612-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 26 | 192.6 | 1556.55 | 100km | LC Dubleks |
GTS-D2712-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 27 | 192.7 | 1555.75 | 100km | LC Dubleks |
GTS-D2812-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 28 | 192.8 | 1554.94 | 100km | LC Dubleks |
GTS-D2912-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 29 | 192.9 | 1554.13 | 100km | LC Dubleks |
GTS-D3012-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 30 | 193 | 1553.33 | 100km | LC Dubleks |
GTS-D3112-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 31 | 193.1 | 1552.52 | 100km | LC Dubleks |
GTS-D3212-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 32 | 193.2 | 1551.72 | 100km | LC Dubleks |
GTS-D3312-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 33 | 193.3 | 1550.92 | 100km | LC Dubleks |
GTS-D3412-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 34 | 193.4 | 1550.12 | 100km | LC Dubleks |
GTS-D3512-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 35 | 193,5 | 1549.32 | 100km | LC Dubleks |
GTS-D3612-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 36 | 193.6 | 1548.51 | 100km | LC Dubleks |
GTS-D3712-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 37 | 193.7 | 1547.72 | 100km | LC Dubleks |
GTS-D3812-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 38 | 193.8 | 1546.92 | 100km | LC Dubleks |
GTS-D3912-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 39 | 193.9 | 1546.12 | 100km | LC Dubleks |
GTS-D4012-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 40 | 194 | 1545.32 | 100km | LC Dubleks |
GTS-D4112-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 41 | 194.1 | 1544.53 | 100km | LC Dubleks |
GTS-D4212-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 42 | 194.2 | 1543.73 | 100km | LC Dubleks |
GTS-D4312-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 43 | 194.3 | 1542.94 | 100km | LC Dubleks |
GTS-D4412-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 44 | 194.4 | 1542.14 | 100km | LC Dubleks |
GTS-D4512-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 45 | 194.5 | 1541.35 | 100km | LC Dubleks |
GTS-D4612-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 46 | 194.6 | 1540.56 | 100km | LC Dubleks |
GTS-D4712-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 47 | 194.7 | 1539.77 | 100km | LC Dubleks |
GTS-D4812-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 48 | 194.8 | 1538.98 | 100km | LC Dubleks |
GTS-D4912-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 49 | 194.9 | 1538.19 | 100km | LC Dubleks |
GTS-D5012-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 50 | 195 | 1537.4 | 100km | LC Dubleks |
GTS-D5112-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 51 | 195.1 | 1536.61 | 100km | LC Dubleks |
GTS-D5212-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 52 | 195.2 | 1535.82 | 100km | LC Dubleks |
GTS-D5312-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 53 | 195.3 | 1535.04 | 100km | LC Dubleks |
GTS-D5412-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 54 | 195.4 | 1534.25 | 100km | LC Dubleks |
GTS-D5512-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 55 | 195.5 | 1533.47 | 100km | LC Dubleks |
GTS-D5612-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 56 | 195.6 | 1532.68 | 100km | LC Dubleks |
GTS-D5712-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 57 | 195.7 | 1531.9 | 100km | LC Dubleks |
GTS-D5812-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 58 | 195.8 | 1531.12 | 100km | LC Dubleks |
GTS-D5912-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 59 | 195.9 | 1530.33 | 100km | LC Dubleks |
GTS-D6012-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 60 | 196 | 1529.55 | 100km | LC Dubleks |
GTS-D6112-A0DC | 1.25Gbps SFP DWDM Alıcı-Verici | 61 | 196.1 | 1528.77 | 100km | LC Dubleks |
Özellikler
Standart: 0°C~70°C (32 - 158°F)
Endüstriyel: -40°C~85°C (-40 ila 185°F)
Başvuru
uyumluluk
Gigaopto'nun tüm optik modülleri açık kaynaklıdır ve birçok popüler optik cihazla tam uyumlu olacak şekilde kodlanabilir.Bu ürün için (1.25G SFP DWDM 100km) lütfen aşağıdaki uyumluluk tablosuna bakın (örn. C17/1563.86nm).Uyumluluk hakkında daha fazla bilgi edinmek isterseniz, lütfen bizimle iletişime geçmekten çekinmeyin.
İlgili Uyumlu Marka/Parça Numarası | |||
Marka | P/N | Marka | P/N |
GIGAOPTO | GTS-D1712-A0DC | CISCO | DWDM-SFP-6386 |
HPE | DWDM-SFP1G-63.86-100 | Ardıç | SFP-1G-DW17-100 |
Brokar | 1G-SFP-ZRD-1563.86-100 | Huawei | DWDM-SFP1G-63.86-100 |
Aşırı | DWDM-SFP1G-63.86-100 | H3C | DWDM-SFP1G-63.86-100 |
