Ürün ayrıntıları:
|
| Tip: | 2 fiber 1G CSFP | Veri Hızı (Gbps): | 1.244Gbps/1.244Gbps |
|---|---|---|---|
| TX Dalga Boyu: | 2 x 1310nm | RX Dalga Boyu: | 2 x 1550nm |
| bileşen: | DFB+PIN | Mesafe: | 40km |
| Sıcaklık: | Reklam | anahtar kelimeler: | CSFP Modülü |
| Vurgulamak: | 2 Fiber Kompakt SFP,1.244Gbps Kompakt SFP,DOM SFP |
||

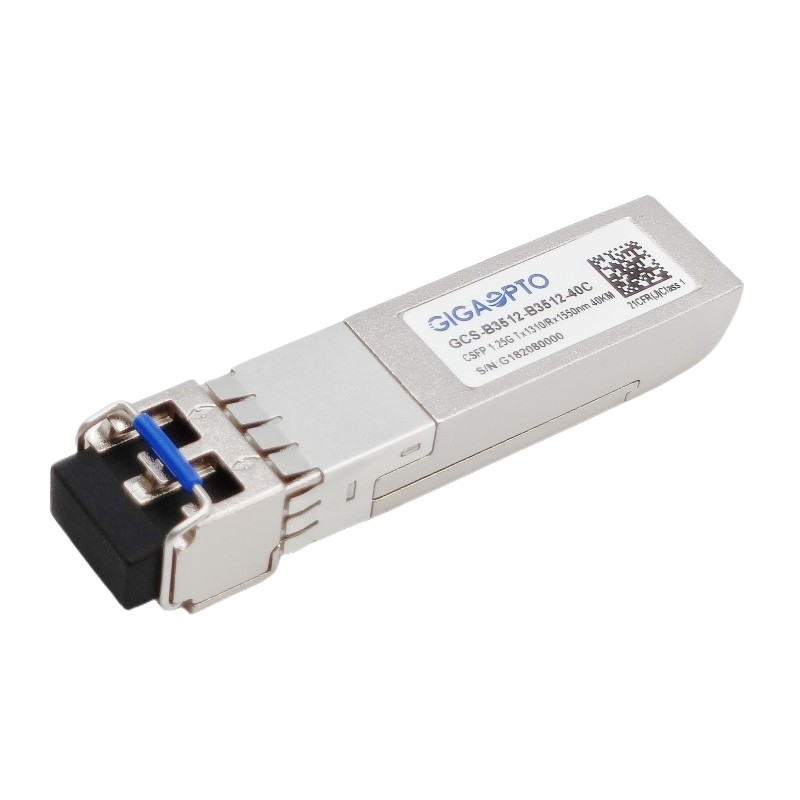

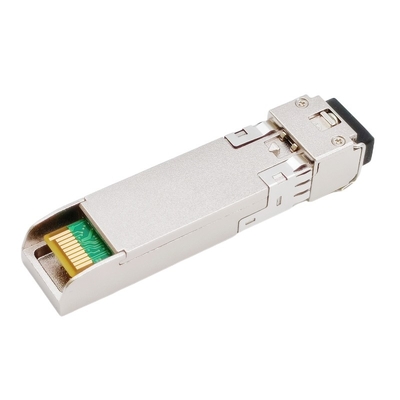

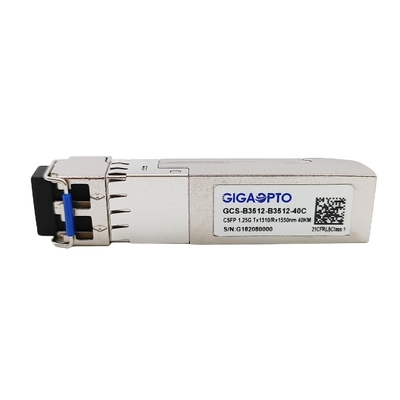

2 Fiber 1.244Gbps Kompakt SFP BIDI 1310nm/1550nm SMF 40km LC DOM
Tanım
Bu 1000Base 2-kanallı CSFP BIDI Alıcı-Vericileri, 1.244Gbps ve SMF ile 40km iletim mesafesini destekleyen yüksek performanslı, uygun maliyetli modüllerdir.Dijital tanı işlevleri, MSA SFF-8472'de belirtilen bir I2C serisi veri yolu aracılığıyla kullanılabilir.
Alıcı-verici, beş bölümden oluşan 2 kanallı Çift Yönlü Optik Alıcı-Verici biriminden oluşur: LD sürücüsü, sınırlayıcı yükseltici, dijital teşhis monitörü, lazer tipi (DFB lazer) ve PIN foto-dedektörü.
Optik çıkış, bir TTL mantığı yüksek seviyeli Tx Devre Dışı girişi ile devre dışı bırakılabilir ve sistem ayrıca modülü I2C aracılığıyla devre dışı bırakabilir.Lazerin bozulmasını belirtmek için Tx Hatası sağlanmıştır.Sinyal kaybı (LOS) çıkışı, alıcının optik giriş sinyalinin kaybını veya ortakla bağlantı durumunu belirtmek için sağlanır.Sistem ayrıca I2C kayıt erişimi yoluyla LOS (veya Bağlantı)/Devre Dışı/Hata bilgilerini alabilir.Geleneksel SFP, bir C-SFP soketine takıldığında çalışır, aynı zamanda C-SFP modülü geleneksel bir SFP soketine takılırsa C-SFP'ye ve ana karta zarar vermez
Kompakt SFP (CSFP) alıcı-verici, kompakt Küçük Form Faktörlü Takılabilir (CSFP) MSA seçenek 2 ve SFF-8472 ile tamamen uyumludur.
Özellikler
| Ürün Serisi | 2 Kanallı CSFP Alıcı-Verici | P/N | GCS-B3512-B3512-40C |
| Form faktörü | Kompakt SFP | Tip | çift BiDi EX |
| VeriHız (Gbps) | 1.244G/1.244G | Şerit Sayısı | 2x ( Tx/Rx ) |
| Maksimum Kablo Uzunluğu | 40km | Konektör/Lehçe | LC/UPC dubleks |
| TX Dalga Boyu | 2x 1310nm | RX Dalga Boyu | 2x 1550nm |
| Güç gerilimi | +3.3V (tipik) | Güç tüketimi | ≤ 1.3W |
| LD Tip | DFB | PD Tipi | TOPLU İĞNE |
| TX OrtalamasıGüç | -5 ~ 0dBm | RX Hassasiyeti | < -25dBm |
| yok olma oranı | > 9dB | Aşırı yükleme | > 0dBm |
| Güç-bütçe (dB) | 20dB | Dijital Teşhis | Destek |
| Sıcaklık | Çalışma: Ticari 0 - 70°C | Garanti | 36 ay |
| Depolama: -40°C ila 85°C | MTBF | 1.000.000 Saat | |
| uyma | Gigabit Ethernet, MSA Uyumlu | ||
Özellikler
Başvuru
Optik ve Elektriksel Özellikler
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim | Notlar | ||
| verici | ||||||||
| Merkez Dalga Boyu | λc | 1300 | 1310 | 1320 | nm | |||
| Spektral Genişlik (-20dB) | σ | 1 | nm | |||||
| Yan Mod Bastırma Oranı | SMSR | 30 | dB | |||||
| Ortalama Çıkış Gücü | surat asmak | -5 | 0 | dBm | 1 | |||
| yok olma oranı | acil | 9 | dB | |||||
| Optik Yükselme/Düşme Süresi (%20~80%) | tr/tf | 0.26 | ns | |||||
| Veri Girişi Swing Diferansiyeli | VİÇİNDE | 400 | 1800 | mV | 2 | |||
| Giriş Diferansiyel Empedansı | ZİÇİNDE | 90 | 100 | 110 | Ω | |||
|
TX Devre Dışı Bırak |
Devre dışı bırakmak | 2.0 | Vcc | V | ||||
| Olanak vermek | 0 | 0,8 | V | |||||
|
TX Arızası |
Arıza | 2.0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Alıcı | ||||||||
| Merkez Dalga Boyu | λc | 1530 | 1550 | 1570 | nm | |||
| Alıcı Duyarlılığı | -25 | dBm | 3 | |||||
| Alıcı Aşırı Yükü | 0 | dBm | 3 | |||||
| LOS De-Assert | kayıpD | -27 | dBm | |||||
| LOS İddiası | kayıpA | -40 | dBm | |||||
| LOS Histerisiz | 1 | 4 | dB | |||||
| Veri Çıkışı Dönüş Farkı | Vout | 400 | 1800 | mV | 4 | |||
|
kayıp |
Yüksek | 2.0 | Vcc | V | ||||
| Düşük | 0,8 | V | ||||||
Notlar:
1. Optik güç SMF'ye gönderilir.
2. PECL girişi, dahili olarak AC bağlantılı ve sonlandırıldı.
3. PRBS 223-1 test deseni @1244Mbps, BER ≤1×10-12 ile ölçülmüştür.
4. Dahili olarak AC bağlantılı.
