Ürün ayrıntıları:
|
| ürün tipi: | Çift 1000Base CSFP BIDI LX | Veri hızı: | 1.25 Gb/sn |
|---|---|---|---|
| TX Dalga Boyu: | 2 x 1310nm | RX Dalga Boyu: | 2 x 1550nm |
| bileşen: | FP+PIN | Kablo uzunluğu: | 20km |
| medya: | G.652 SMF | Vurgulamak: | Kompakt SFP Fiber Alıcı-Verici |
| Vurgulamak: | BIDI CSFP,CSFP Modülü,1G SFP Alıcı-Verici Modülü |
||

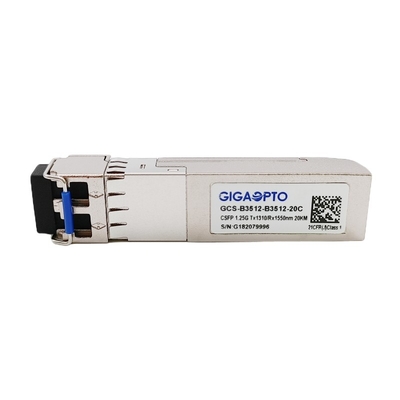

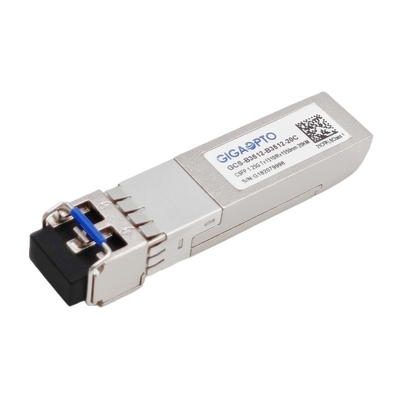

1.25G Kompakt SFP (CSFP) çift BiDI 1310nm TX 1550 nm RX 20km
Tanım
Bu kompakt, küçük form faktörlü CSFF alıcı-verici, bir SFP bağlantı noktası kullanarak çift yönlü trafik akışı sağlamak için tasarlanmıştır, böylece bağlantı noktası yoğunluğunu iki katına çıkarır ve gereken bağlantı noktası sayısının yarısı ile güç tüketimini azaltır, 9 üzerinden 20 km'ye kadar 2 x 1000 Mbps'yi destekler /125um tek modlu fiber.
CSFP BIDI LX alıcı-vericisi iki bağımsız veri iletişim kanalına sahiptir, bu alıcı-verici her bir ayrı kanal için oldukça güvenilir 1310nm FP Lazer verici ve 1550nm PIN Fotodiyot alıcı kullanır, tüm modüller sınıf 1 lazer güvenlik gereksinimlerini karşılar.
Çalışırken takma özelliğine izin vermek için SFP 20 pimli konektöre sahiptir.Dijital tanı işlevleri, SFP MSA SFF-8472'de belirtilen bir I2C arabirimi aracılığıyla kullanılabilir.
Bu CSFP LX Alıcı-Verici, kompakt Küçük Form Faktörlü Takılabilir (CSFP) MSA seçenek 2 ile tamamen uyumludur ve CE/RoHS sertifikalıdır.
Özellikler
| Ürün Serisi | Çift 1G CSFP | Parça Numarası | GCS-B3512-B3512-20C |
| paket | CSFP | Tip | 2x BiDi LX |
| BirazOran(Gb/sn) | 2x 1.25G | Şerit Sayısı | 2x (Tx/Rx) |
| Maksimum Bağlantı Uzunluğu | 20km | bağlayıcı | Çift LC/UPC |
| TX Dalga Boyu(Tipik) | 2x 1310nm | RX Dalga Boyu(Tipik) | 2x 1550nm |
| Güç kaynağı gerilimi | +3.3V (tipik) | Güçdağılma | ≤ 1.3W |
| TX Bileşeni | FP | RX Bileşeni | TOPLU İĞNE |
| TX OrtalamaGüç | -9 ~ -3dBm | RXDuyarlılık | < -22dBm |
| yok olma oranı | > 9dB | RX Doygunluğu | > -3dBm |
| OptikBütçe (dB) | 13dB | DOM | Destek |
| Çevre | Çalışma: 0 ila 70°C | Garanti | 3 yıl |
| Depolama: -40°C ila 85°C | Ağırlık | 0.025kg | |
| protokoller | Gigabit Ethernet, MSA Uyumlu | ||
Özellikler
Başvuru
Optik ve Elektriksel Özellikler
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim | Notlar | ||
| verici | ||||||||
| Merkez Dalga Boyu | λc | 1260 | 1310 | 1360 | nm | |||
| Spektral Genişlik (RMS) | ∆λ | 4 | nm | |||||
| Ortalama Çıkış Gücü | surat asmak | -9 | -3 | dBm | 1 | |||
| yok olma oranı | acil | 9 | dB | |||||
| Optik Yükselme/Düşme Süresi (%20~80%) | tr/tf | 0.26 | ns | |||||
| Veri Girişi Swing Diferansiyeli | VİÇİNDE | 400 | 1800 | mV | 2 | |||
| Giriş Diferansiyel Empedansı | ZİÇİNDE | 90 | 100 | 110 | Ω | |||
|
TX Devre Dışı Bırak |
Devre dışı bırakmak | 2.0 | Vcc | V | ||||
| Olanak vermek | 0 | 0,8 | V | |||||
|
TX Arızası |
Arıza | 2.0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Alıcı | ||||||||
| Merkez Dalga Boyu | λc | 1480 | 1550 | 1580 | nm | |||
| Alıcı Duyarlılığı | -23 | dBm | 3 | |||||
| Alıcı Aşırı Yükü | -3 | dBm | 3 | |||||
| LOS De-Assert | kayıpD | -23 | dBm | |||||
| LOS İddiası | kayıpA | -35 | dBm | |||||
| LOS Histerisiz | 1 | 4 | dB | |||||
| Veri Çıkışı Dönüş Farkı | Vout | 400 | 1800 | mV | 4 | |||
|
kayıp |
Yüksek | 2.0 | Vcc | V | ||||
| Düşük | 0,8 | V | ||||||
1. Optik güç SMF'ye gönderilir.
2. PECL girişi, dahili olarak AC bağlantılı ve sonlandırıldı.
3. PRBS 27-1 test deseni @1250Mbps, BER ≤1×10-12 ile ölçülmüştür.
4. Dahili olarak AC bağlantılı.
