Ürün ayrıntıları:
|
| Tip: | 10Gbps Kompakt SFP+ Alıcı-Verici | Bit Hızı (Gbps): | 10Gbps/10Gbps |
|---|---|---|---|
| paket: | CSFP+ | Dalga boyu(Ch1): | TX12700nm/RX1310nm |
| Dalga boyu(Ch2): | TX1310nm/RX1270nm | Lazer/Fotodiyot: | DFB+PIN-TIA |
| Ulaşmak: | 20km | DOM: | Desteklenen |
| anahtar kelimeler: | 10G Kompakt SFP+ 20km | ||
| Vurgulamak: | DOM BIDI Alıcı-Verici,20km BIDI Alıcı-Verici,10G Kompakt SFP+ |
||

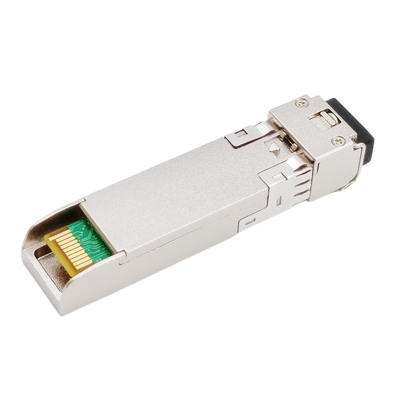

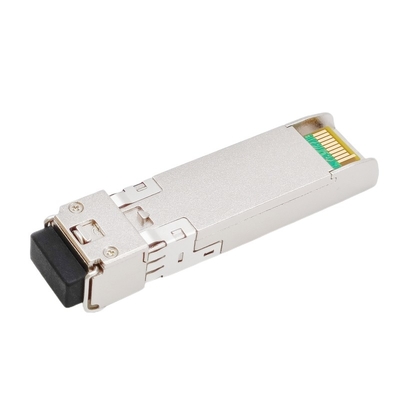

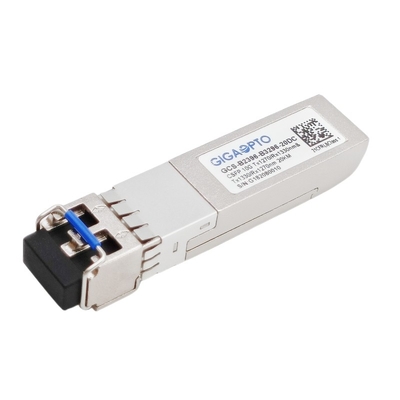

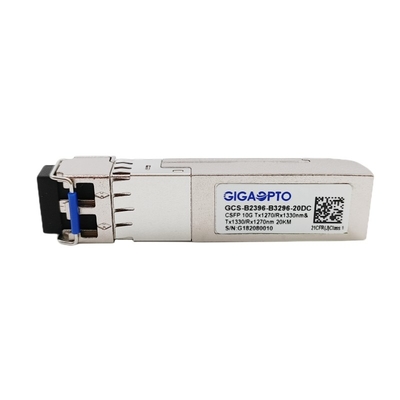

10.3Gbps 2 Kanallı CSFP+ LC SM Alıcı-Verici Ch1 TX1270RX1330 Ch2 TX1330RX1270 20km
Tanım
GCS-B2396-B3296-20DC alıcı-verici, 10GBASE-LR ve Fiber Kanal için kompakt Küçük Form Faktörlü Takılabilir (CSFP) MSA seçenek 2 ile uyumludur ve bağlantı noktası başına iki bağımsız çift yönlü kanala izin verir.
Birinci kanal için 1270nm DFB verici ve 1330n alıcı içerir.
İkinci kanal için 1330nm DFB vericisi ve 1270nm alıcısı bulunur.
Her kanal 10Gbps verimi destekler ve bir LC arayüzü ile tek modlu fiber üzerinden 20 km'ye kadar bağlantı sağlar.
Çalışırken takma özelliğine izin vermek için SFP 20 pimli konektöre sahiptir. C-SFP+ modülü geleneksel bir SFP soketine takılırsa C-SFP+ ve ana kartta hasar olmaz.MSA SFF-8472'de belirtildiği gibi bir I2C arabirimi aracılığıyla dijital tanılama işlevleri kullanılabilir.
Alıcı-verici, Kompakt SFP Çok Kaynaklı Anlaşma (MSA) ile tam uyumludur ve CE/RoHS sertifikalıdır.
Özellikler
| Ürün Kategorisi | 10G CSFP+ Alıcı-Verici | P/N | GCS-B2396-B3296-20DC |
| Form faktörü | CSFP+ | Tip | 2 BOSA/SFP bağlantı noktası |
| Veri Hızı (CH1/CH2)) | 10Gbps/10Gbps | Şerit Sayısı | 2x ( Tx/Rx ) |
| Ulaşmak | 20km | bağlayıcı | LC Dubleks |
| Dalga boyu (CH1) | TX1270nm/RX1330nm | Dalga boyu (CH2) | TX1330nm/RX1270 |
| Güç kaynağı gerilimi | +3.3V (tipik) | Güç tüketimi | ≤ 2.0W |
| LD Tipi (CH1/CH2) | DFB | PD Tipi (CH1/CH2) | PIN+TIA |
| Verici Gücü | -2~ +3dBm | Alıcı Duyarlılığı | < -13dBm |
| yok olma oranı | > 3.5dB | Aşırı yükleme | > 0,5dBm |
| Güç Bütçesi (dB) | 11dB | Dijital Teşhis | destek |
| Çevre | Çalışma: 0 ila 70°C | Garanti | 3 yıl |
| Depolama: -40°C ila 85°C | Ağırlık | 0.03kg | |
| uyma | 10G Ethernet Bağlantıları, MSA Uyumlu | ||
Özellikler
Başvuru
Elektriksel ve Optik Özellikler
| Verici Optik Özellikleri (0ÖC < Üst < 70ÖC, 3.13V < Vcc < 3.47V) | ||||||
| Parametre | Sembol | Minimum | Tip | Maks. | Birimler | Notlar |
| Ortalama Başlatma Gücü | Po, Ort | -2 | +3 | dBm | 1 | |
| yok olma oranı | acil | 3.5 | ||||
| Çıkış Merkezi Dalga Boyu | lc |
1260 1320 |
1270 1330 |
1280 1340 |
nm | CH1CH2 |
| Çıkış Spektrumu Genişliği | σben | 1 | nm | -20 dB genişlik | ||
| Yan Mod Bastırma Oranı | SMSR | 30 | dB | |||
| Bağıl Yoğunluk Gürültüsü | RIN | -128 | dB/Hz | |||
| KAPALI Vericinin Ortalama Başlatma Gücü | -30 | dBm | ||||
1. Çıkış gücü, 9/125 mm tek modlu fibere bağlanan güçtür.
| Alıcı Optik Özellikleri (0ÖC < Üst < 70ÖC, 3.13V < Vcc < 3.47V) | ||||||
| Parametre | Sembol | Minimum | Tip | Maks. | Birimler | Notlar |
| 10.3 Gb/s'de hassasiyet | -13 | dBm | 2, Ortalama Güç | |||
| Alıcı Aşırı Yükü | PMAX | 0,5 | --- | dBm | ||
| LOS -- Deasserted | kayıpD | --- | --- | -14 | dBm | Geçiş: yüksekten düşüğe |
| LOS -- İddialı | kayıpA | -35 | --- | --- | dBm | Geçiş: düşükten yükseğe |
| Operasyonun Dalga Boyu | lc |
1320 1260 |
1340 1280 |
nm | CH1CH2 | |
2. Ortalama güçle ölçülmüştür;BER < 10-12ve PRBS 231-1.
| elektriksel özellikler | ||||||
| Parametre | Sembol | Minimum | Tip | Maks. | Birimler | Notlar |
| Yüksek Hızlı Sinyal (CML) Arayüzü Spesifikasyonu | ||||||
| Giriş Veri Hızı | 10.3125 | GB/sn | ||||
| Diferansiyel Giriş Empedansı | durulama | 100 | Ω | |||
| Diferansiyel Veri Giriş Genliği | 80 | 1000 | mVpp | Dahili AC bağlantılı | ||
| Çıkış Veri Hızı | 10.3125 | GB/sn | ||||
| Diferansiyel Çıkış Empedansı | rota | 100 | Ω | |||
| Diferansiyel Veri Çıkış Genliği | 300 | 850 | mVpp | Dahili AC bağlantılı | ||
| Düşük Hızlı Sinyal (LVTTL) Arayüz Spesifikasyonu | ||||||
| Giriş Yüksek Voltaj | 2.0 | Vcc | V | |||
| Giriş Alçak Gerilim | GND | 0,8 | V | |||
| Çıkış Yüksek Gerilim | 2.0 | Vcc | V | |||
| Çıkış Alçak Gerilim | GND | 0,8 | V | |||
