Ürün ayrıntıları:
|
| Tip: | 2.5Gbps Kompakt SFP Alıcı-Verici | Bit Hızı (Gbps): | 2.5Gbps/2.5Gbps |
|---|---|---|---|
| TX Dalga Boyu: | 2 x 1550nm | RX Dalga Boyu: | 2 x 1310nm |
| Lazer/Fotodiyot: | DFB+PIN | Mesafe: | 20km |
| DOM: | Desteklenen | anahtar kelimeler: | 2.5G Kompakt SFP 20km |
| Vurgulamak: | 2.5Gbps Kompakt SFP,Çift BIDI Kompakt SFP,tx 1310nm rx 1550nm |
||

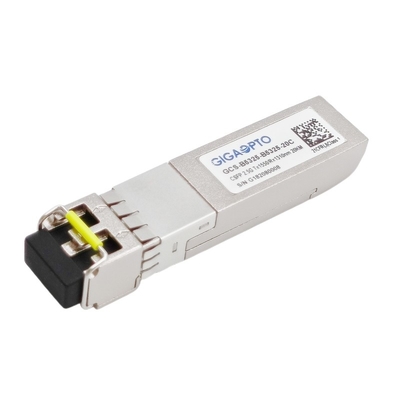

2.5Gbps CSFP Çift BIDI Alıcı-Verici TX1550nm RX1310nm LC 20km DOM
Tanım
GCS-B5325-B5325-20C, kompakt, küçük form faktörlü, takılabilir bir CSFP alıcı-vericisidir, çift yönlü tek modlu bir fiber üzerinde yüksek performanslı entegre iki yönlü bağlantı için özel olarak tasarlanmıştır.
Bir SFP paketinde iki adet 1.25 Gbps BOSA ile, her şerit için, en kaliteli 1550nm DFB lazer vericisi ve son derece hassas 1310nm PIN fotodiyodu ile özellikleri, maksimum iletim tek modlu fiber üzerinden 20 km'ye kadar ulaşabilir.
Çalışırken takma özelliğine izin vermek için SFP 20 pimli konektöre sahiptir.MSA SFF-8472'de belirtildiği gibi bir I2C arabirimi aracılığıyla dijital tanılama işlevleri kullanılabilir.
Alıcı-verici, Kompakt SFP Çok Kaynaklı Anlaşma (MSA) ile tam uyumludur ve CE/RoHS sertifikalıdır.
Özellikler
| Ürün Kategorisi | 2.5G Kompakt SFP | P/N | GCS-B5325-B5325-20C |
| Ambalajlama | CSFP | Tip | Bir SFP bağlantı noktasında 2 BOSA |
| Veri-Hız(CH1/CH2)) | 2.488G/2.488G | Şerit Sayısı | 2x ( Tx/Rx ) |
| Bağlantı Uzunluğu | 20km | Arayüz | Çift LC |
| TXMerkezdalga boyu | 2x 1310nm | RXMerkezdalga boyu | 2x 1550nm |
| Güç kaynağı gerilimi | +3.3V (tipik) | GüçTüketim | ≤ 1.8W |
| LDTip | DFB lazer | PDTip | PIN Fotodiyot |
| vericiGüç | -5 ~ 0dBm | RalıcıDuyarlılık | < -19dBm |
| yok olma oranı | > 8.2dB | Aşırı yükleme | > 0dBm |
| Güç Bhesap (dB) | 14dB | DOM/DDM | destek |
| Çevre | Çalışma: 0 ila 70°C | Garanti | 36 ay |
| Depolama: -40°C ila 85°C | Ağırlık | 30 gram | |
| uyma | Gigabit Ethernet, MSA Uyumlu | ||
Özellikler
Başvuru
Elektriksel ve Optik Özellikler
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim | Notlar | ||
| verici | ||||||||
| Merkez Dalga Boyu | λc | 1530 | 1550 | 1570 | nm | |||
| Spektral Genişlik (-20dB) | σ | 1 | nm | |||||
| Yan Mod Bastırma Oranı | SMSR | 30 | dB | |||||
| Ortalama Çıkış Gücü | surat asmak | -5 | 0 | dBm | 1 | |||
| yok olma oranı | acil | 8.2 | dB | |||||
| Optik Yükselme/Düşme Süresi (%20~80%) | tr/tf | 0.16 | ns | |||||
| Veri Girişi Swing Diferansiyeli | VİÇİNDE | 400 | 1800 | mV | 2 | |||
| Giriş Diferansiyel Empedansı | ZİÇİNDE | 90 | 100 | 110 | Ω | |||
|
TX Devre Dışı Bırak |
Devre dışı bırakmak | 2.0 | Vcc | V | ||||
| Olanak vermek | 0 | 0,8 | V | |||||
|
TX Arızası |
Arıza | 2.0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Alıcı | ||||||||
| Merkez Dalga Boyu | λc | 1290 | 1330 | nm | ||||
| Alıcı Duyarlılığı | -19 | dBm | 3 | |||||
| Alıcı Aşırı Yükü | 0 | dBm | 3 | |||||
| LOS De-Assert | kayıpD | -19 | dBm | |||||
| LOS İddiası | kayıpA | -30 | dBm | |||||
| LOS Histerisiz | 1 | 4 | dB | |||||
| Veri Çıkışı Dönüş Farkı | Vout | 400 | 1800 | mV | 4 | |||
|
kayıp |
Yüksek | 2.0 | Vcc | V | ||||
| Düşük | 0,8 | V | ||||||
1. Optik güç SMF'ye gönderilir.
2. PECL girişi, dahili olarak AC bağlantılı ve sonlandırıldı.
3. PRBS 223-1 test modeli @2488Mbps, BER ≤1×10-12 ile ölçülmüştür.
4. Dahili olarak AC bağlantılı.
Dijital Teşhis Hafıza Haritası
Alıcı-vericiler, 2 kablolu seri arabirim (SCL, SDA) aracılığıyla mevcut çalışma koşulları hakkında seri kimlik belleği içeriği ve tanılama bilgileri sağlar.
Alınan güç izleme, iletilen güç izleme, önyargı akımı izleme, besleme gerilimi izleme ve sıcaklık izleme dahil olmak üzere dahili kalibrasyon veya harici kalibrasyon ile teşhis bilgilerinin tümü uygulanır.
Dijital diyagnostik bellek haritasına özel veri alanı aşağıdaki gibi tanımlanır.Kanal1 için A0h/A2h Kanal2 için B0h/B2h
