Ürün ayrıntıları:
|
| Tip: | 2.5Gbps CSFP Alıcı-Verici | Bit Hızı (Gbps): | Çift 2.5 Gb/sn |
|---|---|---|---|
| TX Dalga Boyu: | 2 x 1310nm | RX Dalga Boyu: | 2 x 1550nm |
| bileşen: | DFB+PIN | Ulaşmak: | 20km |
| DOM: | Desteklenen | ||
| Vurgulamak: | CSFP BIDI Optik Alıcı-Verici,20km BIDI Optik Alıcı-Verici,Çift 2.5G CSFP |
||

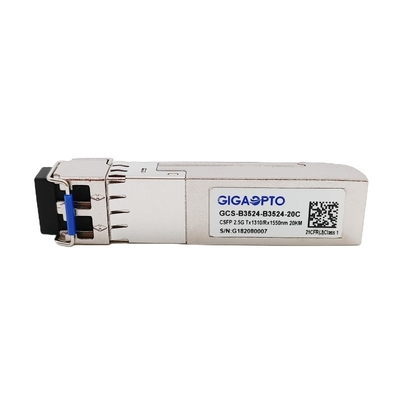

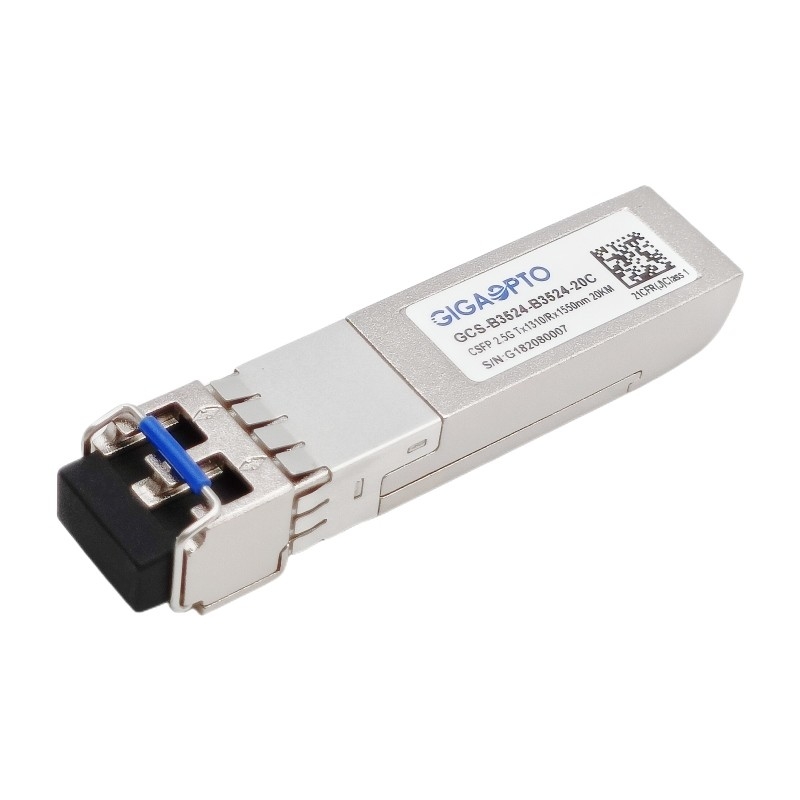

Çift Fiber 2.5Gbps CSFP BIDI Alıcı-Verici TX1310 RX1550 LC 20km DOM
Tanım
GCS-B3524-B3524-20C, Kompakt Küçük Form Faktörü Takılabilir (CSFP) Çok Kaynaklı Anlaşma (MSA) seçenek 2 ile uyumludur ve her biri bir Tek Modlu Fiber (SMF) üzerinde çalışan iki ayrı Gigabit Ethernet bağlantısı kurulmasına olanak tanır ) LC arayüzü ile maksimum 20km iletim ile 2.5Gbps verimi destekleyen optik kablo.
Her bir ayrı veri hattı için bu alıcı-verici birimi, 1310nm nominal dalga boyunda çalışan en kaliteli DFB Lazer vericisi ve 1550nm PIN Fotodiyot alıcısı kullanır.Tüm modüller, 1. sınıf lazer güvenlik gereksinimlerini karşılar.
Çalışırken takma özelliğine izin vermek için SFP 20 pimli konektöre sahiptir.MSA SFF-8472'de belirtildiği gibi bir I2C arabirimi aracılığıyla dijital tanılama işlevleri kullanılabilir.
Özellikler
| Ürün Kategorisi | Kompakt SFP Alıcı-Verici | P/N | GCS-B3524-B3524-20C |
| paket | CSFP | Tip | Çift Şeritli BIDI |
| Veri-Hız(Gb/sn) | 2.488G/2.488G | Şerit Sayısı | 2x ( Tx/Rx ) |
| Bağlantı Uzunluğu | 20km | Arayüz | Çift LC |
| TXMerkezdalga boyu | 2x 1310nm | RXMerkezdalga boyu | 2x 1550nm |
| Güç kaynağı gerilimi | +3.3V (tipik) | GüçTüketim | ≤ 1.8W |
| LDTip | DFB lazer | PDTip | PIN Fotodiyot |
| vericiGüç | -5 ~ 0dBm | RalıcıDuyarlılık | < -19dBm |
| yok olma oranı | > 8.2dB | Alıcı Aşırı Yükü | > 0dBm |
| Güç Bhesap (dB) | 14dB | DOM/DDM | destek |
| Çevre | Çalışma: 0 ila 70°C | Garanti | 36 ay |
| Depolama: -40°C ila 85°C | Ağırlık | 30 gram | |
| uyma | Gigabit Ethernet, MSA Uyumlu | ||
Özellikler
Başvuru
Elektriksel ve Optik Özellikler
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim | Notlar | ||
| verici | ||||||||
| Merkez Dalga Boyu | λc | 1260 | 1310 | 1360 | nm | |||
| Spektral Genişlik (-20dB) | σ | 1 | nm | |||||
| Yan Mod Bastırma Oranı | SMSR | 30 | dB | |||||
| Ortalama Çıkış Gücü | surat asmak | -5 | 0 | dBm | 1 | |||
| yok olma oranı | acil | 8.2 | dB | |||||
| Optik Yükselme/Düşme Süresi (%20~80%) | tr/tf | 0.16 | ns | |||||
| Veri Girişi Swing Diferansiyeli | VİÇİNDE | 400 | 1800 | mV | 2 | |||
| Giriş Diferansiyel Empedansı | ZİÇİNDE | 90 | 100 | 110 | Ω | |||
|
TX Devre Dışı Bırak |
Devre dışı bırakmak | 2.0 | Vcc | V | ||||
| Olanak vermek | 0 | 0,8 | V | |||||
|
TX Arızası |
Arıza | 2.0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Alıcı | ||||||||
| Merkez Dalga Boyu | λc | 1530 | 1570 | nm | ||||
| Alıcı Duyarlılığı | -19 | dBm | 3 | |||||
| Alıcı Aşırı Yükü | 0 | dBm | 3 | |||||
| LOS De-Assert | kayıpD | -19 | dBm | |||||
| LOS İddiası | kayıpA | -30 | dBm | |||||
| LOS Histerisiz | 1 | 4 | dB | |||||
| Veri Çıkışı Dönüş Farkı | Vout | 400 | 1800 | mV | 4 | |||
|
kayıp |
Yüksek | 2.0 | Vcc | V | ||||
| Düşük | 0,8 | V | ||||||
1. Optik güç SMF'ye gönderilir.
2. PECL girişi, dahili olarak AC bağlantılı ve sonlandırıldı.
3. PRBS 223-1 test modeli @2488Mbps, BER ≤1×10-12 ile ölçülmüştür.
4. Dahili olarak AC bağlantılı.
