Ürün ayrıntıları:
|
| Tip: | 2 Fiber 2.488Gbps CSFP Alıcı-Verici | Veri Hızı (Gbps): | Çift 2.488Gbps |
|---|---|---|---|
| TX Dalga Boyu: | 2 x 1490nm | RX Dalga Boyu: | 2 x 1310nm |
| bileşen: | DFB+PIN | Bulaşma: | 20km |
| DDM: | Desteklenen | anahtar kelimeler: | 2.488G CSFP Alıcı-Verici 20km |
| Vurgulamak: | 2.488Gbps CSFP,2 Fiber CSFP Alıcı-Verici,20km CSFP Optik Alıcı-Verici |
||

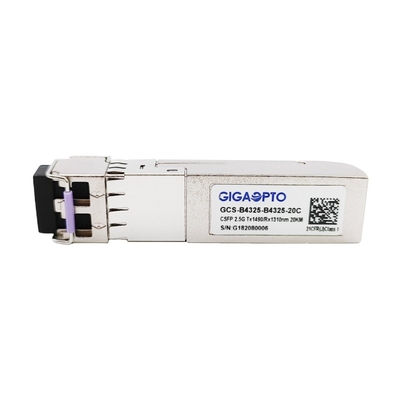

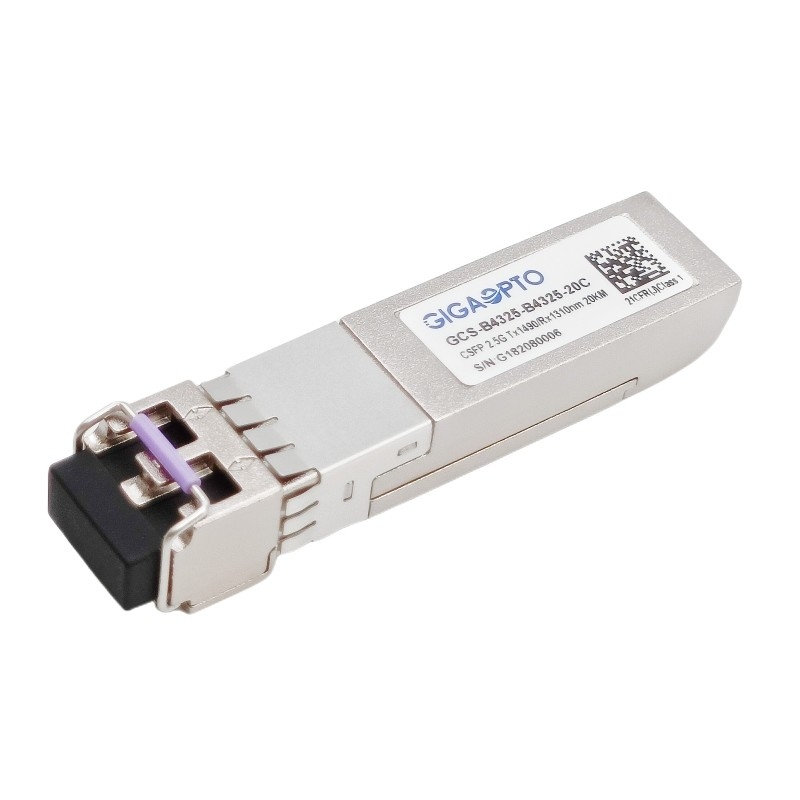

2.488Gbps Kompakt Bi-Di SFP Alıcı-Verici 1490nm TX 1310 nm RX 20km
Tanım
GCS-B4325-B4325-20C alıcı-verici, her iki bağlantı noktasının da çift yönlü olduğu yüksek performanslı, uygun maliyetli modüldür, her bağlantı noktası SMF ile 2448 Mbps çıkış ve 20 km iletim mesafesini destekler.
İki bağımsız kanal alıcı-verici ünitesi üç bölümden oluşur: yüksek kaliteli 1490nm DFB lazer verici, trans-empedans ön yükseltici (TIA) ve MCU kontrol ünitesi ile entegre yüksek güvenilir 1310nm PIN fotodiyot.Tüm modüller, sınıf I lazer güvenlik gereksinimlerini karşılar.
Çalışırken takma özelliğine izin vermek için SFP 20 pimli konektöre sahiptir.MSA SFF-8472'de belirtildiği gibi bir I2C arabirimi aracılığıyla dijital tanılama işlevleri kullanılabilir.
Alıcı-verici, Kompakt SFP Çok Kaynaklı Anlaşma (MSA) ile tamamen uyumludur.
Özellikler
| Ürün Kategorisi | 2 Fiber CSFP Alıcı-Verici | P/N | GCS-B4325-B4325-20C |
| Form faktörü | CSFP | teknoloji | Çift Şeritli BIDI |
| Biraz-Hız(Gb/sn) | 2.488G/2.488G | Şerit Sayısı | 2x ( Tx/Rx ) |
| Kablo İletim | 20km | Arayüz | Çift LC UPC |
| TXMerkezdalga boyu | 2x 1310nm | RXMerkezdalga boyu | 2x 1490nm |
| Güç kaynağı gerilimi | +3.3V (tipik) | Güç dağılımı | ≤ 1.8W |
| vericiTip | DFB lazer | RalıcıTip | TOPLU İĞNE |
| vericiGüç | -5 ~ 0dBm | RalıcıDuyarlılık | < -19dBm |
| yok olma oranı | > 9dB | Alıcı Aşırı Yükü | > 0dBm |
| OptikBhesap (dB) | 14dB | Dijital Teşhis | İnşa |
| Çevre | Çalışma: 0 ila 70°C | Garanti | 36 ay |
| Depolama: -40°C ila 85°C | MTBF | 1.000.000 Saat | |
| uyma | Gigabit Ethernet, MSA Uyumlu | ||
Özellikler
Başvuru
Elektriksel ve Optik Özellikler
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim | Notlar | ||
| verici | ||||||||
| Merkez Dalga Boyu | λc | 1470 | 1490 | 1510 | nm | |||
| Spektral Genişlik (-20dB) | σ | 1 | nm | |||||
| Yan Mod Bastırma Oranı | SMSR | 30 | dB | |||||
| Ortalama Çıkış Gücü | surat asmak | -5 | 0 | dBm | 1 | |||
| yok olma oranı | acil | 9 | dB | |||||
| Optik Yükselme/Düşme Süresi (%20~80%) | tr/tf | 0.16 | ns | |||||
| Veri Girişi Swing Diferansiyeli | VİÇİNDE | 400 | 1800 | mV | 2 | |||
| Giriş Diferansiyel Empedansı | ZİÇİNDE | 90 | 100 | 110 | Ω | |||
|
TX Devre Dışı Bırak |
Devre dışı bırakmak | 2.0 | Vcc | V | ||||
| Olanak vermek | 0 | 0,8 | V | |||||
|
TX Arızası |
Arıza | 2.0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Alıcı | ||||||||
| Merkez Dalga Boyu | λc | 1290 | 1330 | nm | ||||
| Alıcı Duyarlılığı | -19 | dBm | 3 | |||||
| Alıcı Aşırı Yükü | 0 | dBm | 3 | |||||
| LOS De-Assert | kayıpD | -19 | dBm | |||||
| LOS İddiası | kayıpA | -30 | dBm | |||||
| LOS Histerisiz | 1 | 4 | dB | |||||
| Veri Çıkışı Dönüş Farkı | Vout | 400 | 1800 | mV | 4 | |||
|
kayıp |
Yüksek | 2.0 | Vcc | V | ||||
| Düşük | 0,8 | V | ||||||
1. Optik güç SMF'ye gönderilir.
2. PECL girişi, dahili olarak AC bağlantılı ve sonlandırıldı.
3. PRBS 223-1 test modeli @2488Mbps, BER ≤1×10-12 ile ölçülmüştür.
4. Dahili olarak AC bağlantılı.
