Ürün ayrıntıları:
|
| Tip: | 2.5Gbps CSFP Çift BIDI Alıcı-Verici | Veri Hızı (Gbps): | 2.488Gbps/2.488Gbps |
|---|---|---|---|
| TX Dalga Boyu: | 2 x 1310nm | RX Dalga Boyu: | 2 x 1490nm |
| LD/PD Bileşeni: | DFB+PIN | Bulaşma: | 20km |
| Sıcaklık: | Reklam | anahtar kelimeler: | 2.5G CSFP BIDI Alıcı-Verici 20km |
| Vurgulamak: | 2.5Gbps CSFP,CSFP Çift BIDI,RX1490 Alıcı-Verici |
||

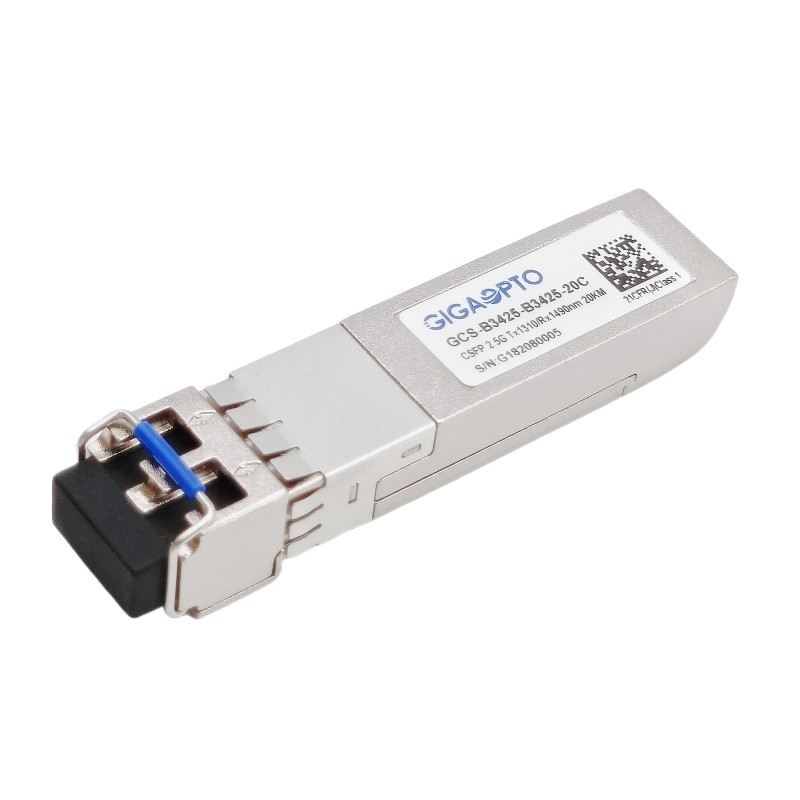

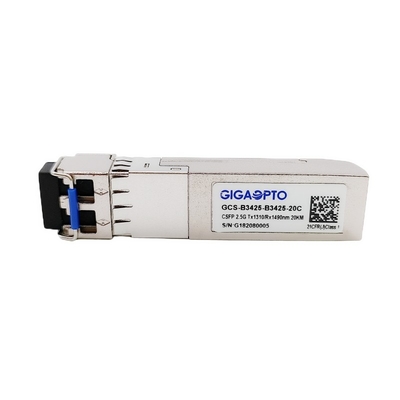

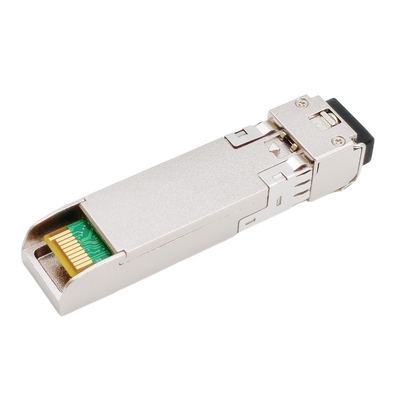

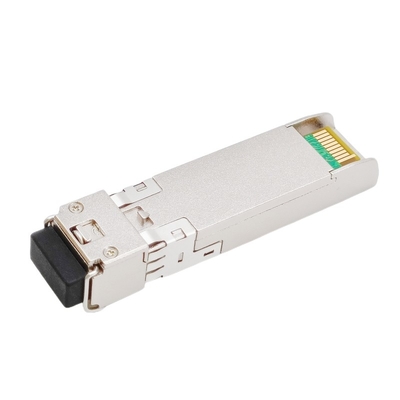

2.5Gbps CSFP Çift BIDI 20km TX1310 RX1490 Alıcı-Verici LC DOM
Tanım
GCS-B3425-B3425-20C, Kompakt Küçük Form Faktörü Takılabilir (CSFP) Çok Kaynaklı Anlaşma (MSA) seçenek 2 ile uyumludur, 1310nmTx dalga boyunu kullanarak tek modlu fiber (SMF) üzerinden 2.488 Gbps ve 20 km iletim sağlar /1490nmRx, bir LC konektörü aracılığıyla. Çalışırken takma özelliğine izin vermek için SFP 20 pinli konektöre sahiptir.MSA SFF-8472'de belirtildiği gibi bir I2C arabirimi aracılığıyla dijital tanılama işlevleri kullanılabilir.
Alıcı-verici, beş bölümden oluşan 2 kanallı çift yönlü optik alıcı-verici ünitesinden oluşur: LD sürücüsü, sınırlayıcı yükseltici, dijital teşhis monitörü, lazer tipi (DFB lazer) ve PIN foto-dedektörü.
Optik çıkış, bir TTL mantığı yüksek seviyeli Tx Devre Dışı girişi ile devre dışı bırakılabilir ve sistem ayrıca modülü I2C aracılığıyla devre dışı bırakabilir.Lazerin bozulmasını belirtmek için Tx Hatası sağlanmıştır.Sinyal kaybı (LOS) çıkışı, alıcının optik giriş sinyalinin kaybını veya ortakla bağlantı durumunu belirtmek için sağlanır.Sistem ayrıca I2C kayıt erişimi yoluyla LOS (veya Bağlantı)/Devre Dışı/Hata bilgilerini alabilir.Geleneksel SFP, bir C-SFP soketine takıldığında çalışır, aynı zamanda C-SFP modülü geleneksel bir SFP soketine takılırsa C-SFP'ye ve ana karta zarar vermez
Özellikler
| Ürün Kategorisi | 2.5G CSFP Alıcı-Verici | P/N | GCS-B3425-B3425-20C |
| Paket Tipi | CSFP | Tip | Çift Fiber BIDI |
| Bit Hızı (Gbps) | 2.488G/2.488G | Şerit Sayısı | 2x ( Tx/Rx ) |
| Maksimum Kablo Uzunluğu | 20km | bağlayıcı | Çift LC |
| TX Dalga Boyu | 2x 1310nm | RX Dalga Boyu | 2x 1490nm |
| Güç kaynağı gerilimi | +3.3V (tipik) | Güç dağılımı | ≤ 1.8W |
| TX Tipi | DFB | RX Tipi | TOPLU İĞNE |
| TX Çıkış Gücü | -5 ~ 0dBm | RX Hassasiyeti | < -19dBm |
| yok olma oranı | > 9dB | Doyma | > 0dBm |
| Optik bütçe (dB) | 14dB | Dijital Teşhis | İnşa |
| Çevre | Çalışma: 0 ila 70°C | Garanti | 36 ay |
| Depolama: -40°C ila 85°C | MTBF | 1.000.000 Saat | |
| uyma | Gigabit Ethernet, MSA Uyumlu | ||
Özellikler
Başvuru
Elektriksel ve Optik Özellikler
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim | Notlar | ||
| verici | ||||||||
| Merkez Dalga Boyu | λc | 1260 | 1310 | 1360 | nm | |||
| Spektral Genişlik (-20dB) | σ | 1 | nm | |||||
| Yan Mod Bastırma Oranı | SMSR | 30 | dB | |||||
| Ortalama Çıkış Gücü | surat asmak | -5 | 0 | dBm | 1 | |||
| yok olma oranı | acil | 9 | dB | |||||
| Optik Yükselme/Düşme Süresi (%20~80%) | tr/tf | 0.16 | ns | |||||
| Veri Girişi Swing Diferansiyeli | VİÇİNDE | 400 | 1800 | mV | 2 | |||
| Giriş Diferansiyel Empedansı | ZİÇİNDE | 90 | 100 | 110 | Ω | |||
|
TX Devre Dışı Bırak |
Devre dışı bırakmak | 2.0 | Vcc | V | ||||
| Olanak vermek | 0 | 0,8 | V | |||||
|
TX Arızası |
Arıza | 2.0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Alıcı | ||||||||
| Merkez Dalga Boyu | λc | 1470 | 1510 | nm | ||||
| Alıcı Duyarlılığı | -19 | dBm | 3 | |||||
| Alıcı Aşırı Yükü | 0 | dBm | 3 | |||||
| LOS De-Assert | kayıpD | -19 | dBm | |||||
| LOS İddiası | kayıpA | -30 | dBm | |||||
| LOS Histerisiz | 1 | 4 | dB | |||||
| Veri Çıkışı Dönüş Farkı | Vout | 400 | 1800 | mV | 4 | |||
|
kayıp |
Yüksek | 2.0 | Vcc | V | ||||
| Düşük | 0,8 | V | ||||||
1. Optik güç SMF'ye gönderilir.
2. PECL girişi, dahili olarak AC bağlantılı ve sonlandırıldı.
3. PRBS 223-1 test modeli @2488Mbps, BER ≤1×10-12 ile ölçülmüştür.
4. Dahili olarak AC bağlantılı.
