Ürün ayrıntıları:
|
| Tip: | Çift CSFP EX | Bit Hızı: | Çift 1.244 Gb/sn |
|---|---|---|---|
| TX Dalga Boyu: | 2 x 1310nm | RX Dalga Boyu: | 2 x 1490nm |
| Lazer: | DFB | Bulaşma: | 40km |
| Sıcaklık: | standart 0 ila 70°C | anahtar kelimeler: | 1.244G CSFP BIDI Alıcı-Verici |
| Vurgulamak: | Çift Kanallı CSFP,1.244G CSFP,40km BIDI Alıcı-Verici Modülü |
||

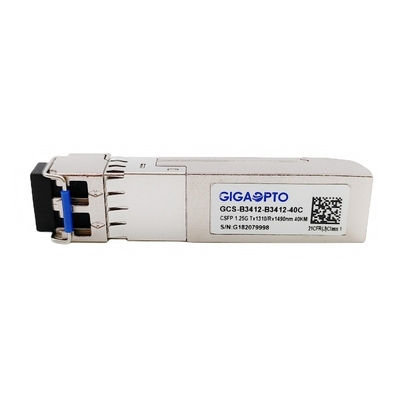

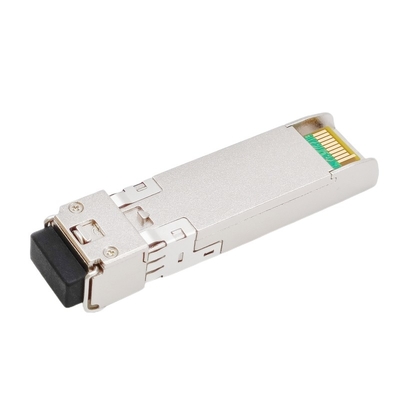

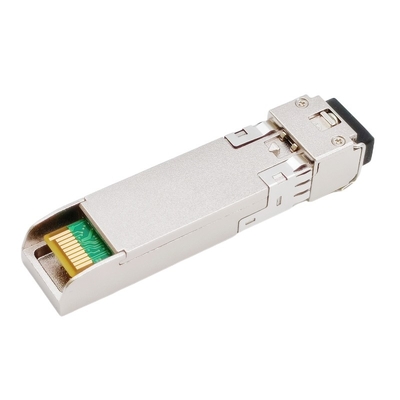

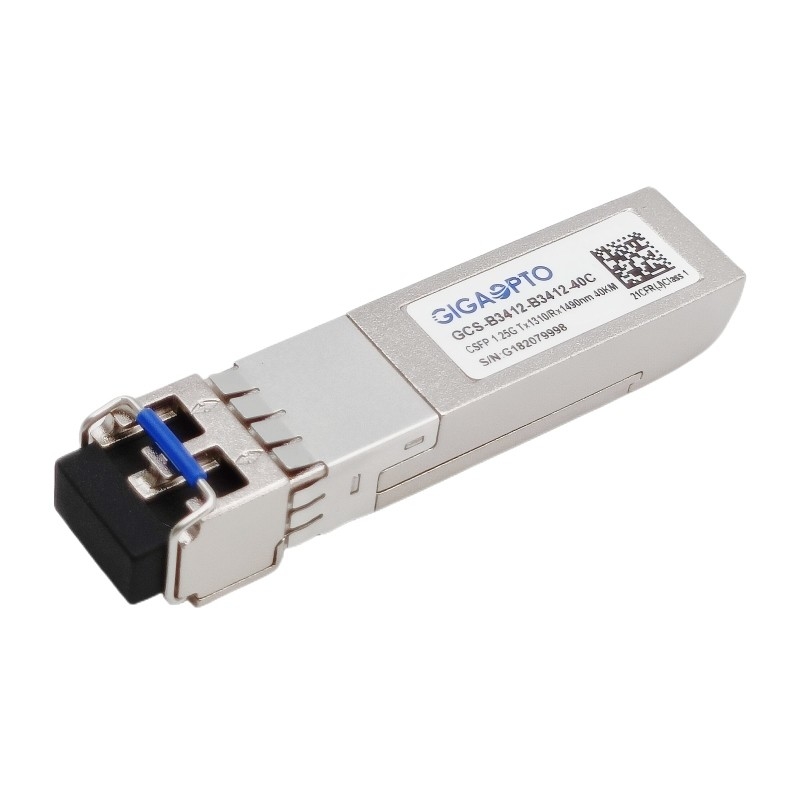

1.244G Çift Kanallı BIDI CSFP Alıcı-Verici Modülü TX1310nm RX1490nm SMF 40km
Tanım
Bu GCS-B3412-B3412-40C, her iki bağlantı noktasının da çift yönlü olduğu bir CSFP (Kompakt SFP) alıcı-vericisidir.
bir portun kullanılmadığı normal BiDi alıcı-vericilere kıyasla çift kapasite.Bu, ana bilgisayar ekipmanının CSFP alıcı-vericilerini desteklemesini gerektirir.
SMF ile 1244Mbps verimi ve 40km iletim mesafesini destekler.Her bağlantı noktası için, alıcı-verici birimi üç bölümden oluşur: bir DFB lazer vericisi, bir trans-empedans ön yükselticisi (TIA) ile entegre bir PIN fotodiyot ve MCU kontrol birimi.Tüm modüller, sınıf I lazer güvenlik gereksinimlerini karşılar.
Özellikler
| Ürün Serisi | 1G CSFP Alıcı-Verici | P/N | GCS-B3412-B3412-40C |
| Ambalajlama | CSFP | Tip | çift BiDi EX |
| Bit Hızı (Gbps) | 2x 1.244G | Şerit Sayısı | 2x ( Tx/Rx ) |
| Kablo uzunluğu | 40km | bağlayıcı | LC/UPC dubleks |
| TX Dalga Boyu | 2x 1310nm | RX Dalga Boyu | 2x 1490nm |
| Güç gerilimi | +3.3V (tipik) | Güç tüketimi | ≤ 1.3W |
| Verici Parçası | DFB | Alıcı Parçası | TOPLU İĞNE |
| Verici Gücü | -5 ~ 0dBm | RX Hassasiyeti | < -25dBm |
| yok olma oranı | > 9dB | Aşırı yükleme | > 0dBm |
| Optik bütçe (dB) | 20dB | DOM/DDM | Destek |
| Sıcaklık | Çalışma: Ticari 0 - 70°C | Garanti | 36 ay |
| Depolama: -40°C ila 85°C | Ağırlık | 25 gram | |
| uyma | Gigabit Ethernet, MSA Uyumlu | ||
Özellikler
Başvuru
Optik ve Elektriksel Özellikler
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim | Notlar | ||
| verici | ||||||||
| Merkez Dalga Boyu | λc | 1290 | 1310 | 1330 | nm | |||
| Spektral Genişlik (-20dB) | σ | 1 | nm | |||||
| Yan Mod Bastırma Oranı | SMSR | 30 | dB | |||||
| Ortalama Çıkış Gücü | surat asmak | -5 | 0 | dBm | 1 | |||
| yok olma oranı | acil | 9 | dB | |||||
| Optik Yükselme/Düşme Süresi (%20~80%) | tr/tf | 0.26 | ns | |||||
| Veri Girişi Swing Diferansiyeli | VİÇİNDE | 400 | 1800 | mV | 2 | |||
| Giriş Diferansiyel Empedansı | ZİÇİNDE | 90 | 100 | 110 | Ω | |||
|
TX Devre Dışı Bırak |
Devre dışı bırakmak | 2.0 | Vcc | V | ||||
| Olanak vermek | 0 | 0,8 | V | |||||
|
TX Arızası |
Arıza | 2.0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Alıcı | ||||||||
| Merkez Dalga Boyu | λc | 1470 | 1490 | 1510 | nm | |||
| Alıcı Duyarlılığı | -25 | dBm | 3 | |||||
| Alıcı Aşırı Yükü | 0 | dBm | 3 | |||||
| LOS De-Assert | kayıpD | -27 | dBm | |||||
| LOS İddiası | kayıpA | -40 | dBm | |||||
| LOS Histerisiz | 1 | 4 | dB | |||||
| Veri Çıkışı Dönüş Farkı | Vout | 400 | 1800 | mV | 4 | |||
|
kayıp |
Yüksek | 2.0 | Vcc | V | ||||
| Düşük | 0,8 | V | ||||||
1. Optik güç SMF'ye gönderilir.
2. PECL girişi, dahili olarak AC bağlantılı ve sonlandırıldı.
3. PRBS 223-1 test deseni @1244Mbps, BER ≤1×10-12 ile ölçülmüştür.
4. Dahili olarak AC bağlantılı.
Paket Anahattı
Boyutlar milimetre cinsindendir.Aksi belirtilmedikçe tüm boyutlar ±0,1 mm'dir.(Birim: mm)
