Ürün ayrıntıları:
|
| Tip: | Çift 1000Base-BX CSFP eLX | Bit Hızı: | Çift 1.25 Gb/sn |
|---|---|---|---|
| TX Dalga Boyu: | 2 x 1550nm | RX Dalga Boyu: | 2 x 1310nm |
| LD/PD: | DFB+PIN | Bulaşma: | 20km |
| medya: | Tek modlu fiber | Vurgulamak: | CSFP Optik Alıcı-Verici Modülü |
| Vurgulamak: | CSFP Alıcı-Verici,CSFP 20km,sfp modülü tek fiber |
||
1.25Gbps Kompakt Bi-Di SFP Alıcı-Verici, 20km Erişim 1550nm TX 1310 nm RX
Tanım

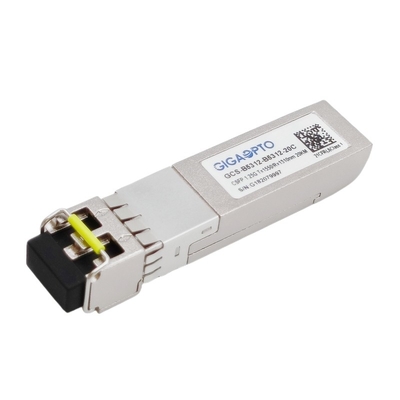

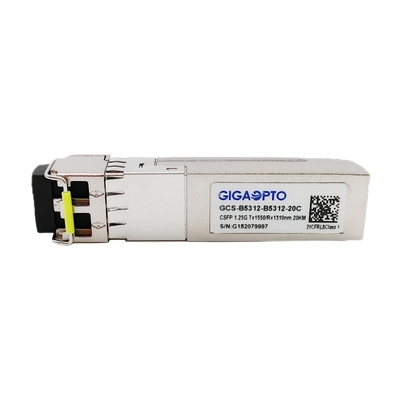

Bu GCS-B5312-B5312-20C CSFP alıcı-verici, standart ticari sıcaklıkta çalışan ultra düşük güçte (güç tüketimi < 1,3 W), yüksek performanslı ve yüksek kararlı bir üründür, standart tekli üzerinden 20 km'ye kadar 1000Base-BX 2 kanallı çıktı sağlar bir dubleks LC konektörü aracılığıyla fiber modu.
CSFP BIDI LX20 alıcı-verici iki bağımsız veri iletişim kanalına sahiptir, bu alıcı-verici her bir ayrı kanal için oldukça güvenilir bir 1550nm DFB Lazer verici ve bir 1310nm PIN Fotodiyot alıcı kullanır, tüm modüller sınıf 1 lazer güvenlik gereksinimlerini karşılar.
Çalışırken takma özelliğine izin vermek için SFP 20 pimli konektöre sahiptir.Dijital tanı işlevleri, SFP MSA SFF-8472'de belirtilen bir I2C arabirimi aracılığıyla kullanılabilir.
Bu CSFP eLX Alıcı-Verici, kompakt Küçük Form Faktörlü Takılabilir (CSFP) MSA seçenek 2 ile tamamen uyumludur ve CE/RoHS sertifikalıdır.
Özellikler
| Ürün Serisi | 1.25G CSFP | P/N | GCS-B5312-B5312-20C |
| paketging | CSFP | Tip | çift BiDi eLX |
| BirazOran(Gb/sn) | 2x 1.25G | Şerit Sayısı | 2x Tx/ 2x Rx |
| Bağlantı Erişimi | 20km | Arayüz | dubleks LC/UPC |
| TX Dalga Boyu(Tipik) | 2x 1550nm | RX Dalga Boyu(Tipik) | 2x 1310nm |
| Güç kaynağı gerilimi | +3.3V (tipik) | Güçdağılma | ≤ 1.2W |
| TfidyeciBileşen | DFB | RalıcıBileşen | TOPLU İĞNE |
| vericiGüç | -9 ~ -3dBm | RXShassasiyet | < -22dBm |
| yok olma oranı | > 9dB | RX Doygunluğu | > -3dBm |
| güç-bhesap (dB) | 13dB | DOM | Destek |
| Çevre | Çalışma: standart 0 ila 70°C | Garanti | 3 yıl |
| Depolama: -40°C ila 85°C | Ağırlık | 25 gram | |
| protokoller | Gigabit Ethernet, MSA Uyumlu | ||
Özellikler
Başvuru
Optik ve Elektriksel Özellikler
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim | Notlar | ||
| verici | ||||||||
| Merkez Dalga Boyu | λc | 1480 | 1550 | 1580 | nm | |||
| Spektral Genişlik (-20dB) | σ | 1 | nm | |||||
| Yan Mod Bastırma Oranı | SMSR | 30 | dB | |||||
| Ortalama Çıkış Gücü | surat asmak | -9 | -3 | dBm | 1 | |||
| yok olma oranı | acil | 9 | dB | |||||
| Optik Yükselme/Düşme Süresi (%20~80%) | tr/tf | 0.26 | ns | |||||
| Veri Girişi Swing Diferansiyeli | VİÇİNDE | 400 | 1800 | mV | 2 | |||
| Giriş Diferansiyel Empedansı | ZİÇİNDE | 90 | 100 | 110 | Ω | |||
|
TX Devre Dışı Bırak |
Devre dışı bırakmak | 2.0 | Vcc | V | ||||
| Olanak vermek | 0 | 0,8 | V | |||||
|
TX Arızası |
Arıza | 2.0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Alıcı | ||||||||
| Merkez Dalga Boyu | λc | 1290 | 1330 | nm | ||||
| Alıcı Duyarlılığı | -23 | dBm | 3 | |||||
| Alıcı Aşırı Yükü | -3 | dBm | 3 | |||||
| LOS De-Assert | kayıpD | -23 | dBm | |||||
| LOS İddiası | kayıpA | -35 | dBm | |||||
| LOS Histerisiz | 1 | 4 | dB | |||||
| Veri Çıkışı Dönüş Farkı | Vout | 400 | 1800 | mV | 4 | |||
|
kayıp |
Yüksek | 2.0 | Vcc | V | ||||
| Düşük | 0,8 | V | ||||||
Notlar:
1. Optik güç SMF'ye gönderilir.
2. PECL girişi, dahili olarak AC bağlantılı ve sonlandırıldı.
3. PRBS 27-1 test deseni @1250Mbps, BER ≤1×10-12 ile ölçülmüştür.
4. Dahili olarak AC bağlantılı.
