Ürün ayrıntıları:
|
| Tip: | 2 fiber 100Base CSFP | Veri Hızı (Gbps): | Çift 155 Mb/sn |
|---|---|---|---|
| TX Dalga Boyu: | 2 x 1550nm | RX Dalga Boyu: | 2 x 1310nm |
| bileşen: | DFB+PIN | Mesafe: | 40km |
| DOM/DDM: | Desteklenen | anahtar kelimeler: | 100Base-BX CSFP alıcı-verici |
| Vurgulamak: | 100BASE BX CSFP,CSFP Dual BIDI,DOM SM Alıcı-Verici |
||

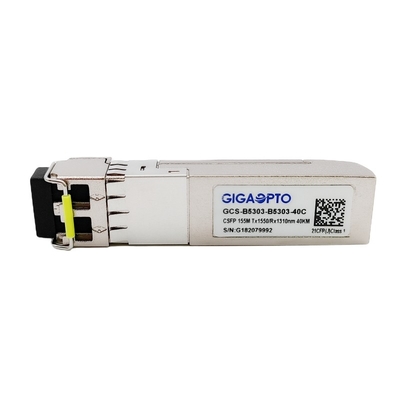

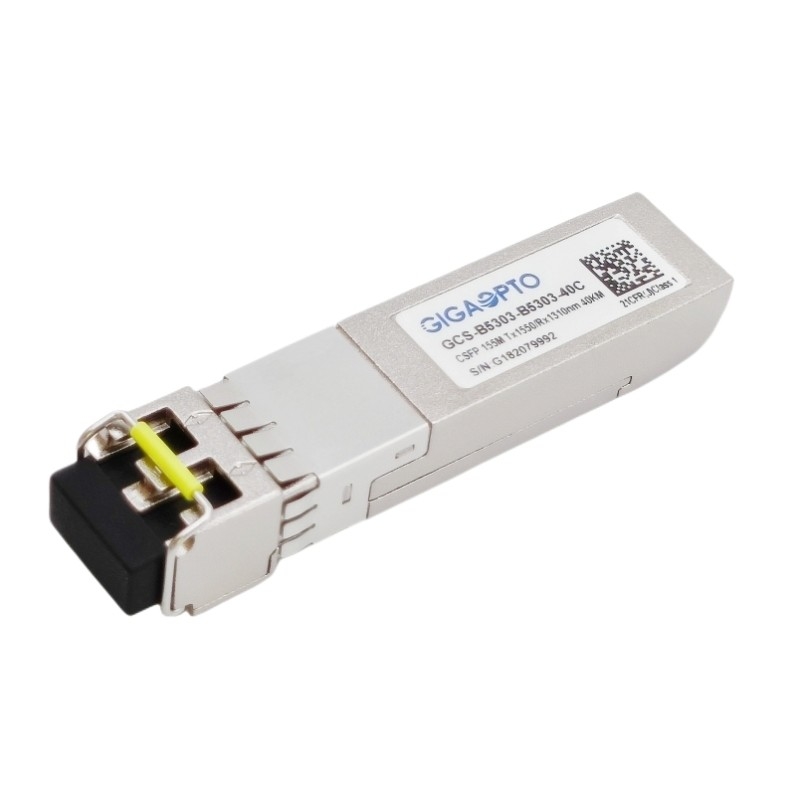

155Mbps Kompakt SFP Alıcı-Verici 1550nm TX 1310nm RX 40km
Tanım
Bu GCS-B5303-B5303-40C CSFP Alıcı-Verici, standart sıcaklıkta çalışan yüksek performanslı ve yüksek kararlılığa sahip bir üründür, 1550nmTx/1310nmRx nominal dalga boyunu kullanarak tek modlu fiber (SMF) üzerinden 40km'ye kadar 100Base-BX 2 Kanallı verim sağlar. bir LC konektörü.
Her Kanal için, Alıcı-verici üç bölümden oluşur: oldukça güvenilir bir 1550nm DFB lazer vericisi, bir trans-empedans ön yükselticisi (TIA) ile entegre edilmiş yüksek kaliteli bir 1310nm PIN fotodetektörü ve MCU kontrol ünitesi.Tüm modüller, sınıf I lazer güvenlik gereksinimlerini karşılar.
Çalışırken takma özelliğine izin vermek için SFP 20 pimli konektöre sahiptir.Dijital tanı işlevleri, SFP MSA SFF-8472'de belirtilen bir I2C arabirimi aracılığıyla kullanılabilir.
Bu 2 fiber 100Base Alıcı-Verici, kompakt Küçük Form Faktörlü Takılabilir (CSFP) MSA seçenek 2 ile tamamen uyumludur ve CE/RoHS sertifikalıdır.
Özellikler
| Ürün Serisi | 2 Fiber 100Base CSFP | Psanat No. | GCS-B5303-B5303-40C |
| paket | CSFP | Tip | SFP bağlantı noktası başına 2x BIDI |
| Veri-Oran(Kanal1/Kanal 2) | 155Mbps/155Mbps | Şerit Sayısı | 2x (Tx/Rx) |
| Bulaşma | 40km @ G652 SMF | bağlayıcı | LC Dubleks |
| dalga boyu-Ch1 | TX_1550nm/RX_1310nm | dalga boyu-Kat2 | TX_1550nm/RX_1310nm |
| GüçGerilim | +3.3V | Güçdağılma | ≤ 1.3W |
| vericiTip | DFB Lazer | AlıcıTip | TOPLU İĞNE |
| TfidyeciGüç | -1 ~ -4dBm | RalıcıDuyarlılık | < -39dBm |
| yok olma oranı | > 9dB | Aşırı yükleme | > -3dBm |
| OptikBütçe (dB) | 38dB | Dijital Teşhis | Destek |
| Çevre | Çalışma: 0 ila 70°C | Garanti | 3 yıl |
| Depolama: -40°C ila 85°C | Ağırlık birimi | 25 gram | |
| protokoller | Hızlı Ethernet, MSA Uyumlu | ||
Özellikler
Başvuru
Elektriksel ve Optik Özellikler
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim | Notlar | ||
| verici | ||||||||
| Merkez Dalga Boyu | λc | 1530 | 1550 | 1570 | nm | |||
| Spektral Genişlik (-20dB) | σ | 1 | nm | |||||
| Yan Mod Bastırma Oranı | SMSR | 30 | dB | |||||
| Ortalama Çıkış Gücü | surat asmak | -4 | -1 | dBm | 1 | |||
| yok olma oranı | acil | 9 | dB | |||||
| Optik Yükselme/Düşme Süresi (%20~80%) | tr/tf | 0.26 | ns | |||||
| Veri Girişi Swing Diferansiyeli | VİÇİNDE | 400 | 1800 | mV | 2 | |||
| Giriş Diferansiyel Empedansı | ZİÇİNDE | 90 | 100 | 110 | Ω | |||
|
TX Devre Dışı Bırak |
Devre dışı bırakmak | 2.0 | Vcc | V | ||||
| Olanak vermek | 0 | 0,8 | V | |||||
|
TX Arızası |
Arıza | 2.0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Alıcı | ||||||||
| Merkez Dalga Boyu | λc | 1290 | 1330 | nm | ||||
| Alıcı Duyarlılığı | -35 | dBm | 3 | |||||
| Alıcı Aşırı Yükü | -3 | dBm | 3 | |||||
| LOS De-Assert | kayıpD | -35 | dBm | |||||
| LOS İddiası | kayıpA | -45 | dBm | |||||
| LOS Histerisiz | 1 | 4 | dB | |||||
| Veri Çıkışı Dönüş Farkı | Vout | 400 | 1800 | mV | 4 | |||
|
kayıp |
Yüksek | 2.0 | Vcc | V | ||||
| Düşük | 0,8 | V | ||||||
Notlar:
1. Optik güç SMF'ye gönderilir.
2. PECL girişi, dahili olarak AC bağlantılı ve sonlandırıldı.
3. PRBS 223-1 test deseni @155Mbps, BER ≤1×10-12 ile ölçülmüştür.
4. Dahili olarak AC bağlantılı.
