Ürün ayrıntıları:
|
| ürün tipi: | 2 Fiber 100Base CSFP BIDI EX | Veri Hızı(Ch1/Ch2): | 155Mbps/155Mbps |
|---|---|---|---|
| Dalga boyu(Ch1/Ch2): | TX_1310nm/RX_1550nm | Bulaşma: | 40km |
| bileşen: | FP+PIN | Sıcaklık: | Reklam |
| bağlayıcı: | Çift LC | anahtar kelimeler: | 2 Fiber BIDI EX Alıcı-Verici |
| Vurgulamak: | RX 1550nm CSFP,TX 1310nm CSFP,100Base CSFP |
||

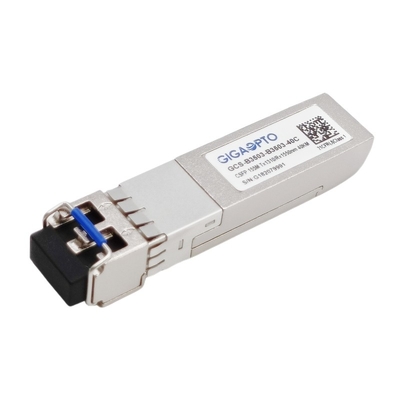

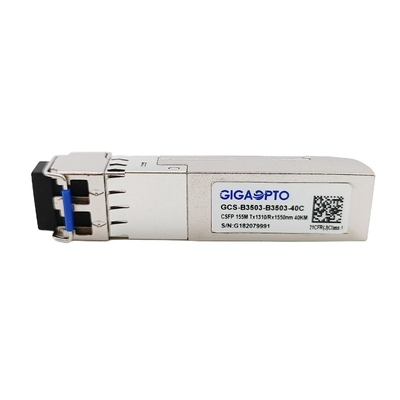

155Mbps Kompakt Bi-Di SFP Alıcı-Verici 1310nm TX 1550nm RX 40km
Tanım
Bu 2 Fiber 100Base CSFP alıcı-verici, ticari sıcaklıkta çalışan, SMF kablosu ile 155Mbps ve 40km iletim mesafesini destekleyen, ultra düşük güçte (güç tüketimi < 1.3W), yüksek performanslı ve yüksek kararlı bir üründür.
Alıcı-verici üç bölümden oluşur: bir DFB lazer vericisi, bir trans-empedans ön yükselticisi (TIA) ile entegre edilmiş bir PIN fotodiyot ve MCU kontrol ünitesi.Tüm modüller, sınıf I lazer güvenlik gereksinimlerini karşılar.
Alıcı-vericiler, Kompakt SFP Çok Kaynaklı Sözleşme (MSA) ve SFF-8472 ile uyumludur.
Özellikler
| Ürün Serisi | 2 Fiber 100Base CSFP | Psanat No. | GCS-B3503-B3503-40C |
| paket | CSFP | Tip | SFP bağlantı noktası başına 2x BIDI |
| Veri-Oran(Kanal1/Kanal 2) | 155Mbps/155Mbps | Şerit Sayısı | 2x (Tx/Rx) |
| Bulaşma | 40km @ G652 SMF | bağlayıcı | LC Dubleks |
| dalga boyu-Ch1 | TX_1310nm/RX_1550nm | dalga boyu-Kat2 | TX_1310nm/RX_1550nm |
| GüçGerilim | +3.3V | Güçdağılma | ≤ 1.3W |
| vericiTip | FP Lazer | AlıcıTip | PIN Fotodiyot |
| TfidyeciGüç | -1 ~ -4dBm | RalıcıDuyarlılık | < -39dBm |
| yok olma oranı | > 9dB | Aşırı yükleme | > -3dBm |
| OptikBütçe (dB) | 38dB | Dijital Teşhis | Destek |
| Çevre | Çalışma: 0 ila 70°C | Garanti | 3 yıl |
| Depolama: -40°C ila 85°C | Ağırlık birimi | 25 gram | |
| protokoller | Hızlı Ethernet, MSA Uyumlu | ||
Özellikler
Başvuru
Elektriksel ve Optik Özellikler
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim | Notlar | ||
| verici | ||||||||
| Merkez Dalga Boyu | λc | 1260 | 1310 | 1360 | nm | |||
| Spektral Genişlik (RMS) | ∆λ | 4 | nm | |||||
| Ortalama Çıkış Gücü | surat asmak | -1 | -4 | dBm | 1 | |||
| yok olma oranı | acil | 9 | dB | |||||
| Optik Yükselme/Düşme Süresi (%20~80%) | tr/tf | 0.26 | ns | |||||
| Veri Girişi Swing Diferansiyeli | VİÇİNDE | 400 | 1800 | mV | 2 | |||
| Giriş Diferansiyel Empedansı | ZİÇİNDE | 90 | 100 | 110 | Ω | |||
|
TX Devre Dışı Bırak |
Devre dışı bırakmak | 2.0 | Vcc | V | ||||
| Olanak vermek | 0 | 0,8 | V | |||||
|
TX Arızası |
Arıza | 2.0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Alıcı | ||||||||
| Merkez Dalga Boyu | λc | 1530 | 1570 | nm | ||||
| Alıcı Duyarlılığı | -35 | dBm | 3 | |||||
| Alıcı Aşırı Yükü | -3 | dBm | 3 | |||||
| LOS De-Assert | kayıpD | -35 | dBm | |||||
| LOS İddiası | kayıpA | -45 | dBm | |||||
| LOS Histerisiz | 1 | 4 | dB | |||||
| Veri Çıkışı Dönüş Farkı | Vout | 400 | 1800 | mV | 4 | |||
|
kayıp |
Yüksek | 2.0 | Vcc | V | ||||
| Düşük | 0,8 | V | ||||||
Notlar:
1. Optik güç SMF'ye gönderilir.
2. PECL girişi, dahili olarak AC bağlantılı ve sonlandırıldı.
3. PRBS 223-1 test deseni @155Mbps, BER ≤1×10-12 ile ölçülmüştür.
4. Dahili olarak AC bağlantılı.
