Ürün ayrıntıları:
|
| ürün tipi: | 155Mbps Kompakt SFP BIDI Alıcı-Verici | Bit Hızı: | 155Mbps/155Mbps |
|---|---|---|---|
| Dalga boyu(Ch1): | TX1310nm/RX1490nm | Dalga boyu(Ch2): | TX1310nm/RX1490nm |
| Kablo uzunluğu: | 40km | bağlayıcı: | Çift LC/UPC |
| bileşen: | FP+PIN | anahtar kelimeler: | Çift Kanallı Kompakt SFP Alıcı-Verici |
| Vurgulamak: | Çift Kanallı Kompakt SFP,RX1490nm Kompakt SFP,155Mbps CSFP |
||

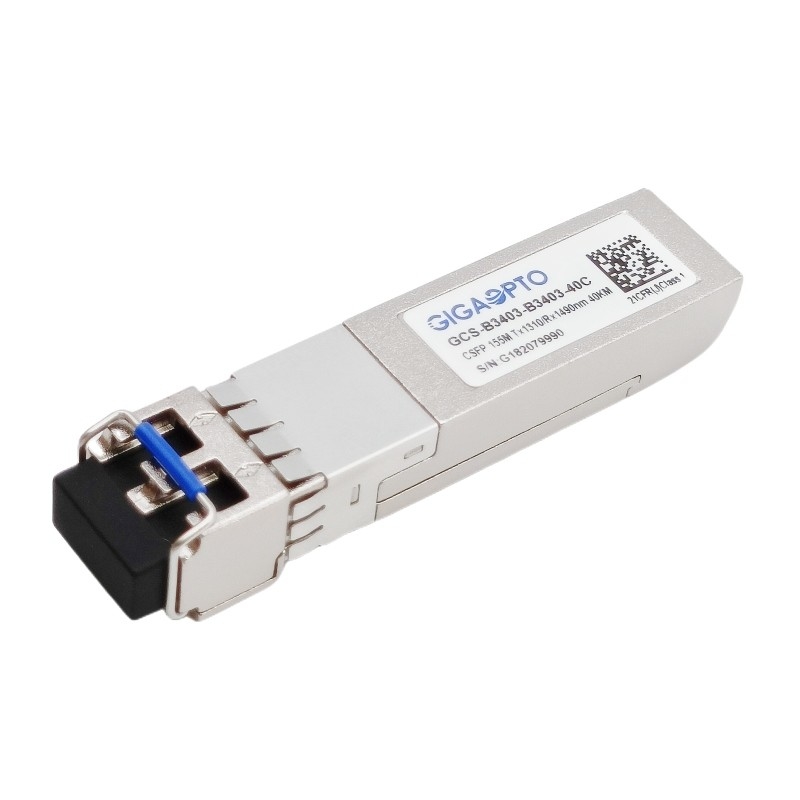

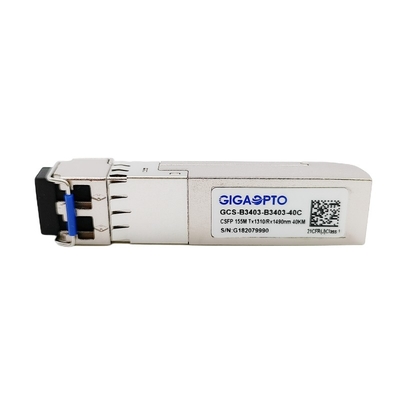

155Mbps Kompakt Bi-Di SFP Alıcı-Verici 1310nm TX1490 nm RX 40km
Tanım
GCS-B3403-B3403-40C kompakt küçük form faktörlü takılabilir (CSFP), bağlantı noktası başına iki bağımsız çift yönlü kanala izin veren aynı mekanik form faktörüne sahip bir SFP sürümüdür.
Bir SFP bağlantı noktasında iki BOSA içerir, her BOSA, yüksek kaliteli 1310nm FP lazer vericisi ve yüksek hassasiyetli 1490nm PIN fotodiyottan oluşur ve 40km bağlantı iletimi ile 155Mbps verim sağlar.
Çalışırken takma özelliğine izin vermek için SFP 20 pimli konektöre sahiptir.Dijital tanı işlevleri, SFP MSA SFF-8472'de belirtilen bir I2C arabirimi aracılığıyla kullanılabilir, gerçek zamanlı sıcaklık monitörleri, besleme voltajı, lazer önyargı akımı, lazer ortalama çıkış gücü ve alıcı çıkış gücü sağlanır.
Bu 155Mbps kompakt SFP alıcı-verici, kompakt Small Form-Factor Pluggable (CSFP) MSA seçenek 2 ile tamamen uyumludur ve CE/RoHS sertifikalıdır.
Özellikler
| Ürün Serisi | 155Mbps Kompakt SFP Çift BIDI | P/N | GCS-B3403-B3403-40C |
| Form faktörü | Kompakt SFP | Tip | SFP bağlantı noktası başına Çift BIDI Kanalı |
| Veri hızı(Kanal1/Kanal 2) | 155Mbps/155Mbps | Şerit Sayısı | 2x (Tx/Rx) |
| Bulaşma | 40km @ SMF | bağlayıcı | LC Dubleks |
| dalga boyu-Ch1 | TX1310nm/RX1490nm | dalga boyu-Kat2 | TX1310nm/RX1490nm |
| GüçGerilim | +3.3V | Güçdağılma | ≤ 1.3W |
| vericiTip | FP Lazer | AlıcıTip | PIN/TIA |
| TX OrtalamaGüç | -1 ~ -4dBm | RXDuyarlılık | < -39dBm |
| yok olma oranı | > 9dB | RX Doyma | > -3dBm |
| OptikBütçe (dB) | 38dB | Dijital Teşhis | Destek |
| Sıcaklık | Çalışma: 0 ila 70°C | Garanti | 3 yıl |
| Depolama: -40°C ila 85°C | Ağırlık birimi | 25 gram | |
| protokoller | Hızlı Ethernet, MSA Uyumlu | ||
Özellikler
Başvuru
Elektriksel ve Optik Özellikler
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim | Notlar | ||
| verici | ||||||||
| Merkez Dalga Boyu | λc | 1260 | 1310 | 1360 | nm | |||
| Spektral Genişlik (RMS) | ∆λ | 4 | nm | |||||
| Ortalama Çıkış Gücü | surat asmak | -1 | -4 | dBm | 1 | |||
| yok olma oranı | acil | 9 | dB | |||||
| Optik Yükselme/Düşme Süresi (%20~80%) | tr/tf | 0.26 | ns | |||||
| Veri Girişi Swing Diferansiyeli | VİÇİNDE | 400 | 1800 | mV | 2 | |||
| Giriş Diferansiyel Empedansı | ZİÇİNDE | 90 | 100 | 110 | Ω | |||
|
TX Devre Dışı Bırak |
Devre dışı bırakmak | 2.0 | Vcc | V | ||||
| Olanak vermek | 0 | 0,8 | V | |||||
|
TX Arızası |
Arıza | 2.0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Alıcı | ||||||||
| Merkez Dalga Boyu | λc | 1470 | 1510 | nm | ||||
| Alıcı Duyarlılığı | -35 | dBm | 3 | |||||
| Alıcı Aşırı Yükü | -3 | dBm | 3 | |||||
| LOS De-Assert | kayıpD | -35 | dBm | |||||
| LOS İddiası | kayıpA | -45 | dBm | |||||
| LOS Histerisiz | 1 | 4 | dB | |||||
| Veri Çıkışı Dönüş Farkı | Vout | 400 | 1800 | mV | 4 | |||
|
kayıp |
Yüksek | 2.0 | Vcc | V | ||||
| Düşük | 0,8 | V | ||||||
Notlar:
1. Optik güç SMF'ye gönderilir.
2. PECL girişi, dahili olarak AC bağlantılı ve sonlandırıldı.
3. PRBS 223-1 test deseni @155Mbps, BER ≤1×10-12 ile ölçülmüştür.
4. Dahili olarak AC bağlantılı.
