Ürün ayrıntıları:
|
| ürün tipi: | 155 Mb/sn CSFP EX | Bant genişliği(Ch1/Ch2): | 155Mbps/155Mbps |
|---|---|---|---|
| Dalgaboyu(Ch1/Ch2)): | TX_1490nm/RX_1310nm | Fiber Mesafesi: | 40km |
| LD/PD Tipi: | DFB+PIN | Sıcaklık: | standart 0 ila 70°C |
| bağlayıcı: | LC | anahtar kelimeler: | CSFP BIDI Optik Alıcı-Verici Modülü |
| Vurgulamak: | 2x 155Mbps Kompakt SFP,LC Kompakt SFP,1310nm 1490nm sfp |
||

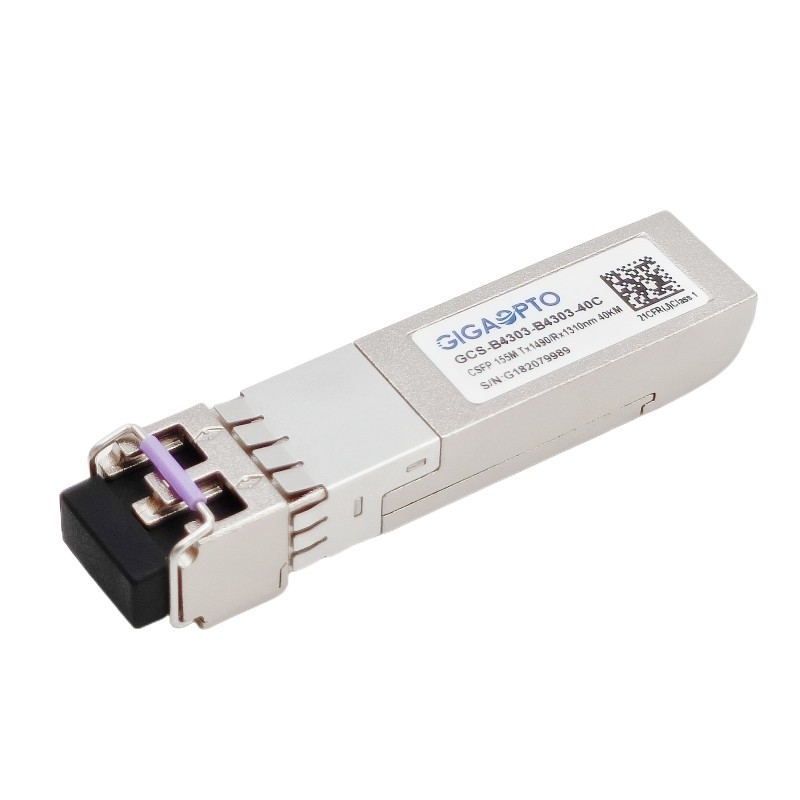

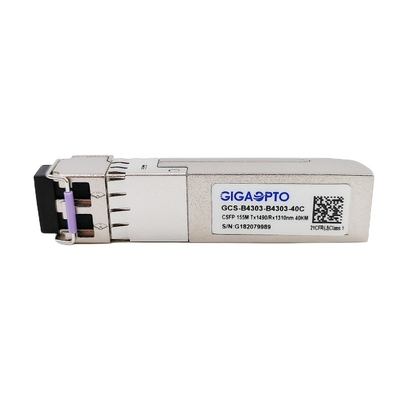

2x 155Mbps TX_1490nm/RX_1310nm CSFP BIDI Alıcı-Verici LC 40km DOM
Tanım
GCS-B4303-B4303-40C kompakt küçük form faktörlü takılabilir (CSFP), bağlantı noktası başına iki bağımsız çift yönlü kanala izin veren aynı mekanik form faktörüne sahip bir SFP sürümüdür.
Bir SFP bağlantı noktasında iki BOSA içerir, her BOSA, yüksek kaliteli 1490nm DFB lazer verici ve yüksek hassasiyetli 1310nm PIN fotodiyottan oluşur ve 40km bağlantı iletimi ile 155Mbps verim sağlar.
Çalışırken takma özelliğine izin vermek için SFP 20 pimli konektöre sahiptir.Dijital tanı işlevleri, SFP MSA SFF-8472'de belirtilen bir I2C arabirimi aracılığıyla kullanılabilir, gerçek zamanlı sıcaklık monitörleri, besleme voltajı, lazer önyargı akımı, lazer ortalama çıkış gücü ve alıcı çıkış gücü sağlanır.
Bu iki fiberli CSFP alıcı-verici, kompakt Küçük Form Faktörlü Takılabilir (CSFP) MSA seçenek 2 ile tamamen uyumludur ve CE/RoHS sertifikalıdır.
Özellikler
| Ürün Serisi | 2x 155Mbps CSFP BIDI | Psanat No. | GCS-B4303-B4303-40C |
| paket | CSFP | Tip | SFP bağlantı noktası başına 2x BIDI |
| Veri-Oran(Kanal1/Kanal 2) | 155Mbps/155Mbps | Şerit Sayısı | 2x (Tx/Rx) |
| Bulaşma | 40km @ G652 SMF | bağlayıcı | LC Dubleks |
| dalga boyu-Ch1 | TX_1490nm/RX_1310nm | dalga boyu-Kat2 | TX_1490nm/RX_1310nm |
| GüçGerilim | +3.3V | Güçdağılma | ≤ 1.3W |
| vericiTip | DFB Lazer | AlıcıTip | PIN/TIA Fotodiyot |
| TfidyeciGüç | -1 ~ -4dBm | RalıcıDuyarlılık | < -39dBm |
| yok olma oranı | > 9dB | Aşırı yükleme | > -3dBm |
| OptikBütçe (dB) | 38dB | Dijital Teşhis | Destek |
| Çevre | Çalışma: 0 ila 70°C | Garanti | 3 yıl |
| Depolama: -40°C ila 85°C | Ağırlık birimi | 25 gram | |
| protokoller | Hızlı Ethernet, MSA Uyumlu | ||
Özellikler
Başvuru
Elektriksel ve Optik Özellikler
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim | Notlar | ||
| verici | ||||||||
| Merkez Dalga Boyu | λc | 1470 | 1490 | 1510 | nm | |||
| Spektral Genişlik (-20dB) | σ | 1 | nm | |||||
| Yan Mod Bastırma Oranı | SMSR | 30 | dB | |||||
| Ortalama Çıkış Gücü | surat asmak | -4 | -1 | dBm | 1 | |||
| yok olma oranı | acil | 9 | dB | |||||
| Optik Yükselme/Düşme Süresi (%20~80%) | tr/tf | 0.26 | ns | |||||
| Veri Girişi Swing Diferansiyeli | VİÇİNDE | 400 | 1800 | mV | 2 | |||
| Giriş Diferansiyel Empedansı | ZİÇİNDE | 90 | 100 | 110 | Ω | |||
|
TX Devre Dışı Bırak |
Devre dışı bırakmak | 2.0 | Vcc | V | ||||
| Olanak vermek | 0 | 0,8 | V | |||||
|
TX Arızası |
Arıza | 2.0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Alıcı | ||||||||
| Merkez Dalga Boyu | λc | 1290 | 1330 | nm | ||||
| Alıcı Duyarlılığı | -35 | dBm | 3 | |||||
| Alıcı Aşırı Yükü | -3 | dBm | 3 | |||||
| LOS De-Assert | kayıpD | -35 | dBm | |||||
| LOS İddiası | kayıpA | -45 | dBm | |||||
| LOS Histerisiz | 1 | 4 | dB | |||||
| Veri Çıkışı Dönüş Farkı | Vout | 400 | 1800 | mV | 4 | |||
|
kayıp |
Yüksek | 2.0 | Vcc | V | ||||
| Düşük | 0,8 | V | ||||||
Notlar:
1. Optik güç SMF'ye gönderilir.
2. PECL girişi, dahili olarak AC bağlantılı ve sonlandırıldı.
3. PRBS 223-1 test deseni @155Mbps, BER ≤1×10-12 ile ölçülmüştür.
4. Dahili olarak AC bağlantılı.
