Ürün ayrıntıları:
|
| ürün tipi: | 100M Kompakt SFP BIDI LX20 | Bit Hızı: | 100Mbps/100Mbps |
|---|---|---|---|
| Dalga boyu(Ch1): | TX1550nm/RX1310nm | Dalga boyu(Ch2): | TX1550nm/RX1310nm |
| Bağlantı Erişimi: | 20km | Arayüz: | Çift LC |
| Sıcaklık: | Reklam | anahtar kelimeler: | 100Mbps Kompakt BIDI SFP |
| Vurgulamak: | 100Mbps Kompakt SFP,20km Kompakt SFP,RX1310nm Çift Yönlü Optik Alıcı-Verici |
||

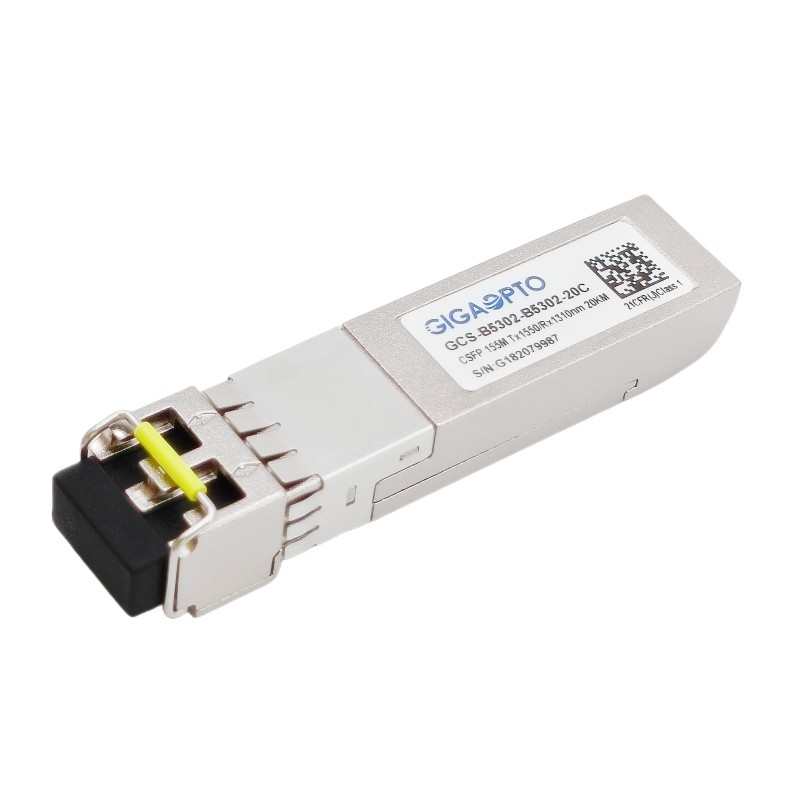

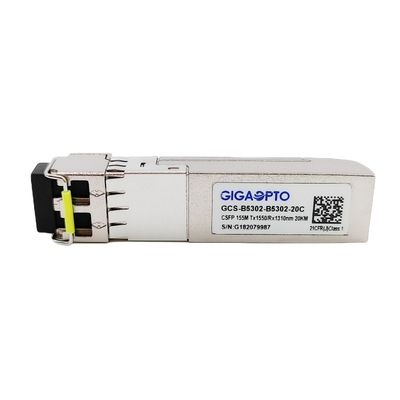

100Mbps Kompakt SFP Çift Çift Yönlü Optik Alıcı-Verici TX1550nmRX1310nm LC 20km DOM
Tanım
GCS-B5302-B5302-20C, dubleks tek modlu bir fiberde yüksek performanslı entegre iki çift yönlü bağlantı için özel olarak tasarlanmıştır; her bağlantı, LC arabirimi ile 155Mbps çıkış ve 20km iletimi destekler.
Çalışırken takma özelliğine izin vermek için SFP 20 pimli konektöre sahiptir.Dijital tanı işlevleri, SFP MSA SFF-8472'de belirtilen bir I2C arabirimi aracılığıyla kullanılabilir.
Bu CSFP LX Alıcı-Verici, kompakt Küçük Form Faktörlü Takılabilir (CSFP) MSA seçenek 2 ile tamamen uyumludur ve CE/RoHS sertifikalıdır.
Özellikler
| Ürün Serisi | 100Mbps Kompakt SFP BIDI | Psanat numarası | GCS-B5302-B5302-20C |
| Form faktörü | Kompakt SFP | Tip | sfp bağlantı noktası başına 2 BOSA |
| Veri hızı(Kanal1/Kanal 2) | 155Mbps/155Mbps | Şerit Sayısı | 2x (Tx/Rx) |
| Kablo uzunluğu | 20km | Arayüz | Çift LC |
| dalga boyu-Ch1 | TX1550nm/RX1310nm | dalga boyu-Kat2 | TX1550nm/RX1310nm |
| GüçGerilim | +3.3V | Güçdağılma | ≤ 1.3W |
| LazerTip | DFB Lazer | fotodedektörTip | TOPLU İĞNE |
| TX OrtalamaGüç | -13 ~ -9dBm | RXDuyarlılık | < -32dBm |
| yok olma oranı | > 9dB | RX Doyma | > -3dBm |
| OptikBütçe (dB) | 19dB | Dijital Teşhis | Destek |
| Sıcaklık | Çalışma: 0 ila 70°C | Garanti | 3 yıl |
| Depolama: -40°C ila 85°C | Ağırlık birimi | 25 gram | |
| protokoller | Hızlı Ethernet, MSA Uyumlu | ||
Özellikler
Başvuru
Elektriksel ve Optik Özellikler
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim | Notlar | ||
| verici | ||||||||
| Merkez Dalga Boyu | λc | 1530 | 1550 | 1570 | nm | |||
| Spektral Genişlik (-20dB) | σ | 1 | nm | |||||
| Yan Mod Bastırma Oranı | SMSR | 30 | dB | |||||
| Ortalama Çıkış Gücü | surat asmak | -13 | -9 | dBm | 1 | |||
| yok olma oranı | acil | 9 | dB | |||||
| Optik Yükselme/Düşme Süresi (%20~80%) | tr/tf | 0.26 | ns | |||||
| Veri Girişi Swing Diferansiyeli | VİÇİNDE | 400 | 1800 | mV | 2 | |||
| Giriş Diferansiyel Empedansı | ZİÇİNDE | 90 | 100 | 110 | Ω | |||
|
TX Devre Dışı Bırak |
Devre dışı bırakmak | 2.0 | Vcc | V | ||||
| Olanak vermek | 0 | 0,8 | V | |||||
|
TX Arızası |
Arıza | 2.0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Alıcı | ||||||||
| Merkez Dalga Boyu | λc | 1290 | 1330 | nm | ||||
| Alıcı Duyarlılığı | -32 | dBm | 3 | |||||
| Alıcı Aşırı Yükü | -3 | dBm | 3 | |||||
| LOS De-Assert | kayıpD | -32 | dBm | |||||
| LOS İddiası | kayıpA | -45 | dBm | |||||
| LOS Histerisiz | 1 | 4 | dB | |||||
| Veri Çıkışı Dönüş Farkı | Vout | 400 | 1800 | mV | 4 | |||
|
kayıp |
Yüksek | 2.0 | Vcc | V | ||||
| Düşük | 0,8 | V | ||||||
Notlar:
1. Optik güç SMF'ye gönderilir.
2. PECL girişi, dahili olarak AC bağlantılı ve sonlandırıldı.
3. PRBS 27-1 test modeli @155Mbps, BER ≤1×10-12 ile ölçülmüştür.
4. Dahili olarak AC bağlantılı.
