Ürün ayrıntıları:
|
| ürün tipi: | 100BASE CSFP LX20 | Bit Hızı: | 155Mbps/155Mbps |
|---|---|---|---|
| Dalga boyu(Ch1): | TX1550nm/RX1310nm | Dalga boyu(Ch2): | TX1550nm/RX1310nm |
| Bağlantı Mesafesi: | 20km | bağlayıcı: | Çift LC |
| DOM/DDM: | Desteklenen | ||
| Vurgulamak: | 100BASE Kompakt SFP,TX1310nm Kompakt SFP,RX1550nm Çift Yönlü Optik Fiber |
||

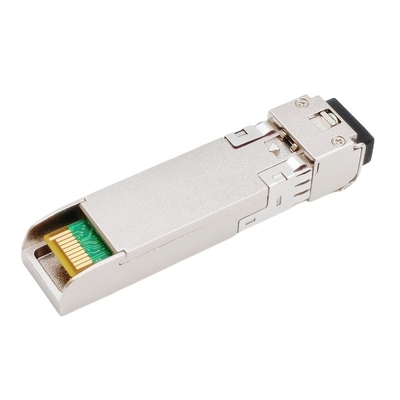

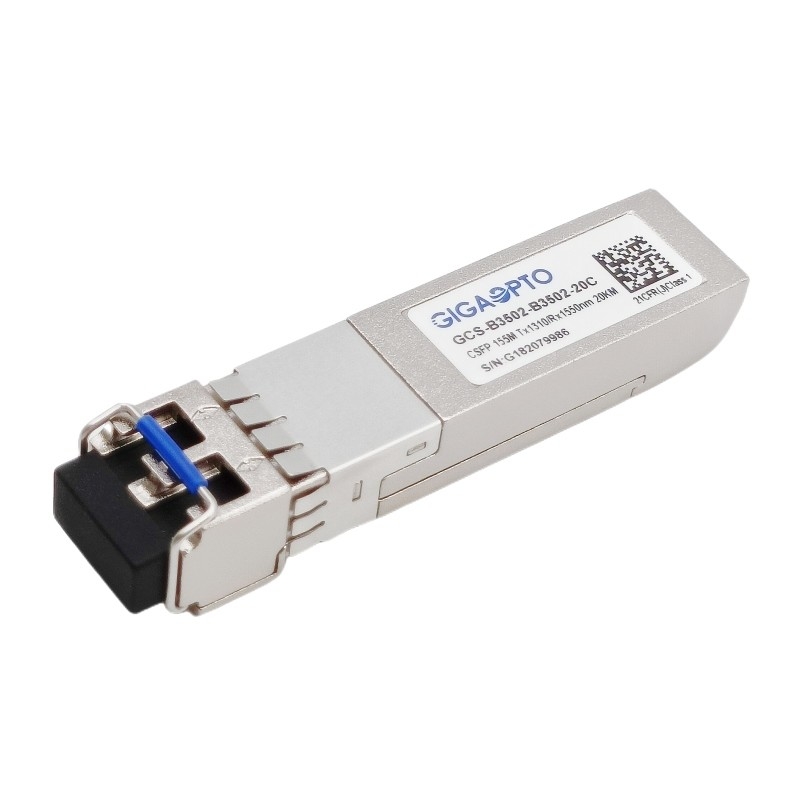

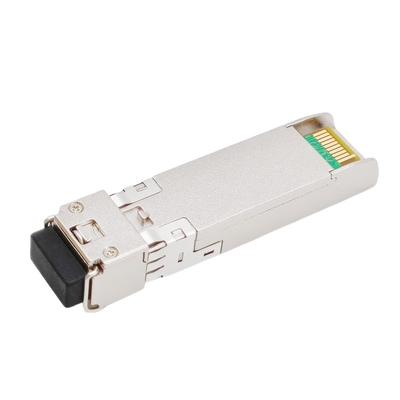

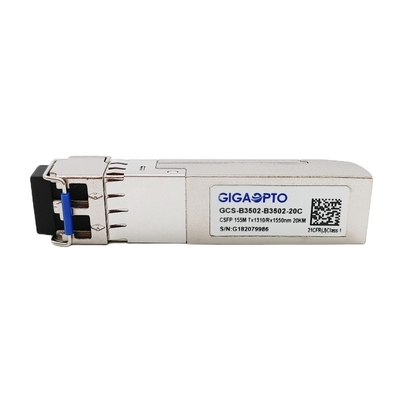

100BASE CSFP Çift Çift Yönlü Fiber Optik Alıcı-Verici TX1310nmRX1550nm LC 20km DOM
Tanım
GCS-B3502-B3502-20C, Hızlı Ethernet veri bağlantıları için yüksek performanslı bir CSFP alıcı-verici modülüdür.
Dubleks tek modlu fiber üzerindeki yüksek performanslı entegre iki yönlü bağlantı için özel olarak tasarlanmıştır, her bağlantı LC arabirimi ile 155Mbps çıkış ve 20km iletimi destekler.
Bu BIDI alıcı-verici birimi, her kanal için bir 1310nm DFB lazer vericisi ve bir 1550nm PIN fotodiyottan oluşur, tüm modüller Sınıf 1 lazer güvenlik gereksinimlerini karşılar.
Çalışırken takma özelliğine izin vermek için SFP 20 pimli konektöre sahiptir.Dijital tanı işlevleri, SFP MSA SFF-8472'de belirtilen bir I2C arabirimi aracılığıyla kullanılabilir.
Bu CSFP LX Alıcı-Verici, kompakt Küçük Form Faktörlü Takılabilir (CSFP) MSA seçenek 2 ile tamamen uyumludur ve CE/RoHS sertifikalıdır.
Özellikler
| Ürün Serisi | 100Base CSFP LX20 | Psanat numarası | GCS-B3502-B3502-20C |
| Ambalajlama | CSFP | Tip | Port başına 2 BOSA |
| Veri hızı(Kanal1/Kanal 2) | 155Mbps/155Mbps | Şerit Sayısı | 2x (Tx/Rx) |
| Bağlantı Mesafesi | 20km | bağlayıcı | LC dubleks |
| dalga boyu-Ch1 | TX1310nm/RX1550nm | dalga boyu-Kat2 | TX1310nm/RX1550nm |
| Gerilim | +3.3V | Güçdağılma | ≤ 1.3W |
| LazerTip | DFB Lazer | fotodiyotTip | TOPLU İĞNE |
| TXÇıkış gücü | -13 ~ -9dBm | RXDuyarlılık | < -32dBm |
| yok olma oranı | > 9dB | RXAşırı yükleme | > -3dBm |
| Güç Bütçesi (dB) | 19dB | GDM/DOM | Destek |
| Sıcaklık | Çalışma: 0 ila 70°C | Garanti | 3 yıl |
| Depolama: -40°C ila 85°C | Ağırlık birimi | 25 gram | |
| protokoller | Hızlı Ethernet, MSA Uyumlu | ||
Özellikler
Başvuru
Elektriksel ve Optik Özellikler
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim | Notlar | ||
| verici | ||||||||
| Merkez Dalga Boyu | λc | 1290 | 1310 | 1330 | nm | |||
| Spektral Genişlik (-20dB) | σ | 1 | nm | |||||
| Yan Mod Bastırma Oranı | SMSR | 30 | dB | |||||
| Ortalama Çıkış Gücü | surat asmak | -13 | -9 | dBm | 1 | |||
| yok olma oranı | acil | 9 | dB | |||||
| Optik Yükselme/Düşme Süresi (%20~80%) | tr/tf | 0.26 | ns | |||||
| Veri Girişi Swing Diferansiyeli | VİÇİNDE | 400 | 1800 | mV | 2 | |||
| Giriş Diferansiyel Empedansı | ZİÇİNDE | 90 | 100 | 110 | Ω | |||
|
TX Devre Dışı Bırak |
Devre dışı bırakmak | 2.0 | Vcc | V | ||||
| Olanak vermek | 0 | 0,8 | V | |||||
|
TX Arızası |
Arıza | 2.0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Alıcı | ||||||||
| Merkez Dalga Boyu | λc | 1530 | 1550 | 1570 | nm | |||
| Alıcı Duyarlılığı | -32 | dBm | 3 | |||||
| Alıcı Aşırı Yükü | -3 | dBm | 3 | |||||
| LOS De-Assert | kayıpD | -32 | dBm | |||||
| LOS İddiası | kayıpA | -45 | dBm | |||||
| LOS Histerisiz | 1 | 4 | dB | |||||
| Veri Çıkışı Dönüş Farkı | Vout | 400 | 1800 | mV | 4 | |||
|
kayıp |
Yüksek | 2.0 | Vcc | V | ||||
| Düşük | 0,8 | V | ||||||
