Ürün ayrıntıları:
|
| ürün tipi: | 100BASE CSFP | Veri hızı: | 155Mbps/155Mbps |
|---|---|---|---|
| TX Dalga Boyu: | 2 x 1490nm | RX Dalga Boyu: | 2 x 1310nm |
| Bulaşma: | 20km | medya: | SMF |
| DOM/DDM: | Desteklenen | anahtar kelimeler: | 2 Fiber 100BASE BIDI CSFP Fiber Optik Alıcı-Verici |
| Vurgulamak: | 2 Fiber sfp fiber alıcı-verici,20km sfp fiber alıcı-verici,DOM fiber kanal sfp |
||

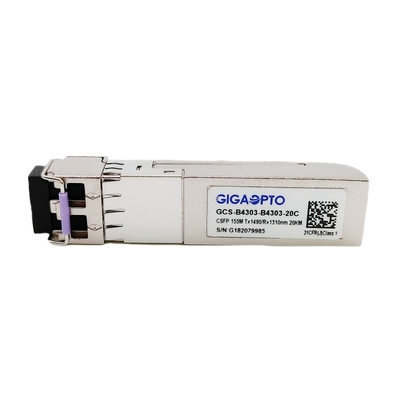

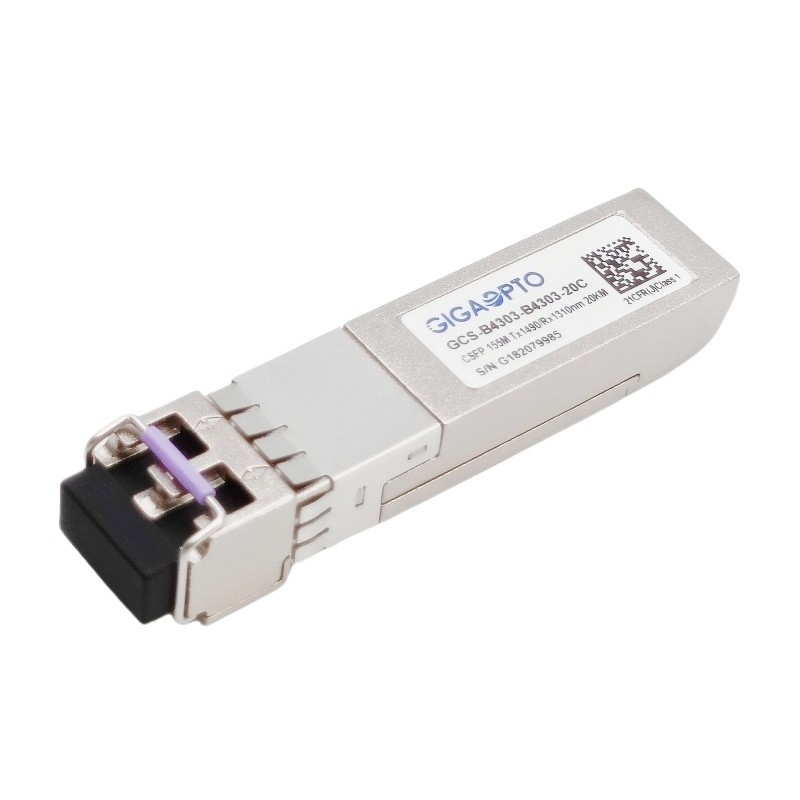

2 Fiber 100BASE BIDI CSFP Optik Fiber Alıcı-Verici TX1490nmRX1310nm LC 20km DOM
Tanım
100Base CSFP Alıcı-Verici, dubleks tek modlu fiber üzerindeki yüksek performanslı entegre iki çift yönlü bağlantı için özel olarak tasarlanmıştır; her bağlantı, LC arabirimi ile 155Mbps verim ve 20 km iletimi destekler.
Çalışırken takma özelliğine izin vermek için SFP 20 pimli konektöre sahiptir.Dijital tanı işlevleri, SFP MSA SFF-8472'de belirtilen bir I2C arabirimi aracılığıyla kullanılabilir.
Bu CSFP LX Alıcı-Verici, kompakt Küçük Form Faktörlü Takılabilir (CSFP) MSA seçenek 2 ile tamamen uyumludur ve CE/RoHS sertifikalıdır.
Özellikler
| Ürün Serisi | 100Temel CSFP | Psanat numarası | GCS-B4303-B4303-20C |
| paket | CSFP | Tip | Port başına 2 BOSA |
| Veri hızı(Mbps) | 155Mbps/155Mbps | Şerit Sayısı | 2x (Tx/Rx) |
| Bağlantı Mesafesi | 20km | bağlayıcı | LC dubleks |
| TX Dalga Boyu | 2x 1490nm | RX Dalga Boyu | 2x 1310nm |
| Gerilim | +3.3V (tipik) | Güç tüketimi | ≤ 1.3W |
| Verici Tipi/Şerit | DFB Lazer | Alıcı Tipi/Şerit | TOPLU İĞNE |
| TXÇıkış gücü | -14 ~ -8dBm | RXDuyarlılık | < -32dBm |
| yok olma oranı | > 9dB | RXAşırı yükleme | > -3dBm |
| Güç Bütçesi (dB) | 18dB | GDM/DOM | Destek |
| Sıcaklık | Çalışma: 0 ila 70°C | Garanti | 3 yıl |
| Depolama: -40°C ila 85°C | Ağırlık birimi | 25 gram | |
| protokoller | Hızlı Ethernet, MSA Uyumlu | ||
Özellikler
Başvuru
Elektriksel ve Optik Özellikler
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim | Notlar | ||
| verici | ||||||||
| Merkez Dalga Boyu | λc | 1470 | 1490 | 1510 | nm | |||
| Spektral Genişlik (-20dB) | σ | 1 | nm | |||||
| Yan Mod Bastırma Oranı | SMSR | 30 | dB | |||||
| Ortalama Çıkış Gücü | surat asmak | -13 | -9 | dBm | 1 | |||
| yok olma oranı | acil | 9 | dB | |||||
| Optik Yükselme/Düşme Süresi (%20~80%) | tr/tf | 0.26 | ns | |||||
| Veri Girişi Swing Diferansiyeli | VİÇİNDE | 400 | 1800 | mV | 2 | |||
| Giriş Diferansiyel Empedansı | ZİÇİNDE | 90 | 100 | 110 | Ω | |||
|
TX Devre Dışı Bırak |
Devre dışı bırakmak | 2.0 | Vcc | V | ||||
| Olanak vermek | 0 | 0,8 | V | |||||
|
TX Arızası |
Arıza | 2.0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Alıcı | ||||||||
| Merkez Dalga Boyu | λc | 1290 | 1330 | nm | ||||
| Alıcı Duyarlılığı | -32 | dBm | 3 | |||||
| Alıcı Aşırı Yükü | -3 | dBm | 3 | |||||
| LOS De-Assert | kayıpD | -32 | dBm | |||||
| LOS İddiası | kayıpA | -45 | dBm | |||||
| LOS Histerisiz | 1 | 4 | dB | |||||
| Veri Çıkışı Dönüş Farkı | Vout | 400 | 1800 | mV | 4 | |||
|
kayıp |
Yüksek | 2.0 | Vcc | V | ||||
| Düşük | 0,8 | V | ||||||
Notlar:
1. Optik güç SMF'ye gönderilir.
2. PECL girişi, dahili olarak AC bağlantılı ve sonlandırıldı.
3. PRBS 27-1 test modeli @155Mbps, BER ≤1×10-12 ile ölçülmüştür.
4. Dahili olarak AC bağlantılı.
