Ürün ayrıntıları:
|
| ürün tipi: | 100BASE Çift BIDI CSFP | Veri hızı: | 155 Mb/sn |
|---|---|---|---|
| Kanal 1: | TX1310nm/RX1490nm | Kanal 2: | TX1310nm/RX1490nm |
| Bulaşma: | 20km | Kablo tipi: | Tek modlu fiber |
| anahtar kelimeler: | 100BASE CSFP Fiber Optik Alıcı-Verici | ||
| Vurgulamak: | 100BASE Optik Fiber Alıcı-Verici,CSFP Optik Fiber Alıcı-Verici,TX1310nm sfp optik modül |
||

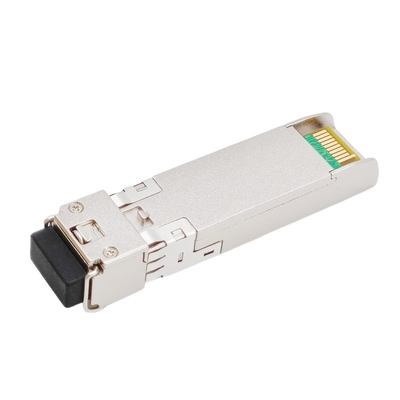

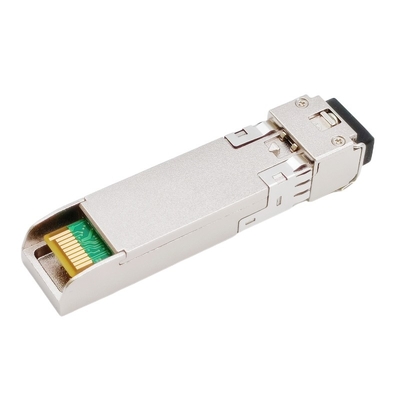

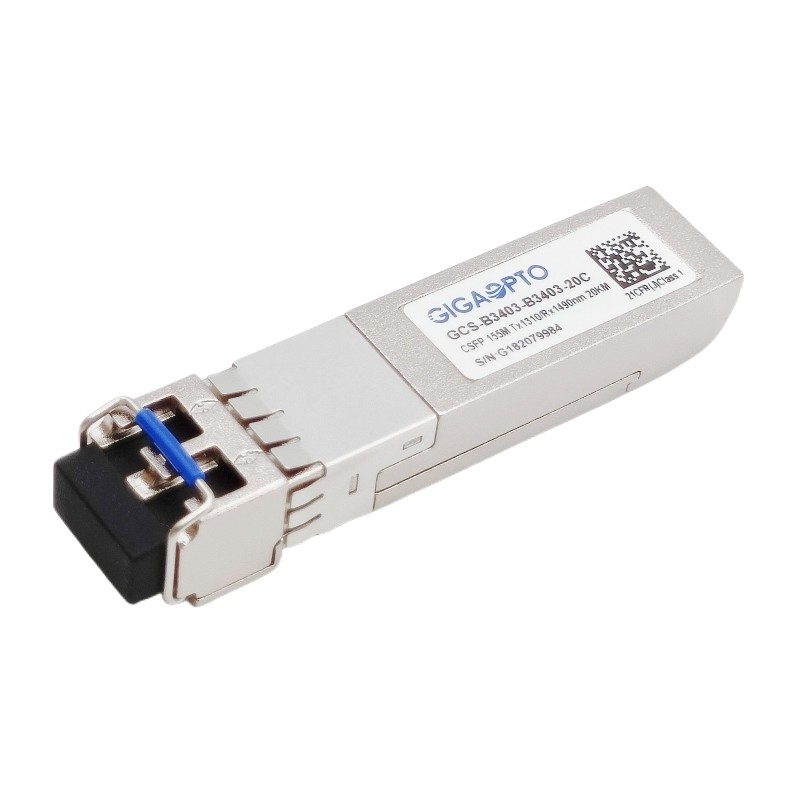

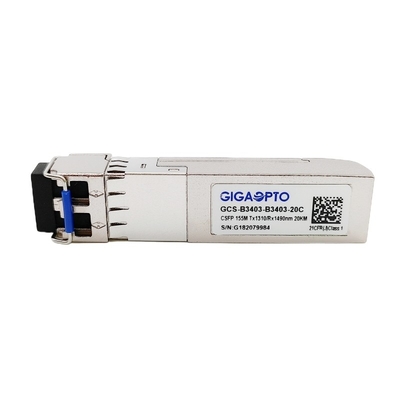

100BASE Çift BIDI CSFP Fiber Optik Alıcı-Verici TX1310nmRX1490nm LC 20km DOM
Tanım
100Base çift Çift Yönlü CSFP optik alıcı-verici, bağlantı noktası başına iki bağımsız çift yönlü kanala izin veren aynı mekanik form faktörüne sahip bir SFP sürümüdür.
Her kanal için, bu 100BASE CSFP alıcı-verici birimi üç bölümden oluşur: 1310nm DFB lazer verici, trans-empedans ön yükselticisi (TIA) ile entegre 1490nm PIN fotodiyot ve MCU kontrol ünitesi.Tüm modüller, sınıf I lazer güvenlik gereksinimlerini karşılar.
Çalışırken takma özelliğine izin vermek için SFP 20 pimli konektöre sahiptir.SFF-8472'de belirtildiği gibi, sıcaklık, besleme voltajı, lazer önyargı akımı, lazer ortalama çıkış gücü, çıkış gücü alma vb. için gerçek zamanlı monitörler sağlayan bir I2C arabirimi aracılığıyla dijital tanılama işlevleri kullanılabilir.
Fast Ethernet, 100Base-X uygulamaları için bir fikirdir.
Özellikler
| Ürün Serisi | 100Base CSFP Alıcı-Verici | P/N | GCS-B3403-B3403-20C |
| Form faktörü | CSFP | Tip | 2x BiDi |
| Veri hızı | 155Mbps/155Mbps | Şerit Sayısı | 2x (Tx/Rx) |
| Mesafe | 20km | Arayüz | 2x LC-Simpleks |
| TX Dalga Boyu | 2x 1310nm | RX Dalga Boyu | 2x 1490nm |
| Gerilim | +3.3V (tipik) | Güç tüketimi | ≤ 1.3W |
| Verici Tipi/Şerit | DFB Lazer | Alıcı Tipi/Şerit | TOPLU İĞNE |
| Verici Çıkış Gücü | -14 ~ -8dBm | Alıcı Duyarlılığı | < -32dBm |
| yok olma oranı | > 9dB | Giriş Aşırı Yükü | > -3dBm |
| Güç Bütçesi (dB) | 18dB | Dijital Teşhis | Destek |
| Çevre | Çalışma: 0 ila 70°C | Garanti | 3 yıl |
| Depolama: -40°C ila 85°C | Ağırlık birimi | 25 gram | |
| protokoller | Hızlı Ethernet, MSA Uyumlu | ||
Özellikler
Başvuru
Elektriksel ve Optik Özellikler
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim | Notlar | ||
| verici | ||||||||
| Merkez Dalga Boyu | λc | 1260 | 1310 | 1360 | nm | |||
| Spektral Genişlik (RMS) | ∆λ | 4 | nm | |||||
| Ortalama Çıkış Gücü | surat asmak | -14 | -8 | dBm | 1 | |||
| yok olma oranı | acil | 9 | dB | |||||
| Optik Yükselme/Düşme Süresi (%20~80%) | tr/tf | 0.26 | ns | |||||
| Veri Girişi Swing Diferansiyeli | VİÇİNDE | 400 | 1800 | mV | 2 | |||
| Giriş Diferansiyel Empedansı | ZİÇİNDE | 90 | 100 | 110 | Ω | |||
|
TX Devre Dışı Bırak |
Devre dışı bırakmak | 2.0 | Vcc | V | ||||
| Olanak vermek | 0 | 0,8 | V | |||||
|
TX Arızası |
Arıza | 2.0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Alıcı | ||||||||
| Merkez Dalga Boyu | λc | 1470 | 1490 | 1510 | nm | |||
| Alıcı Duyarlılığı | -32 | dBm | 3 | |||||
| Alıcı Aşırı Yükü | -3 | dBm | 3 | |||||
| LOS De-Assert | kayıpD | -32 | dBm | |||||
| LOS İddiası | kayıpA | -45 | dBm | |||||
| LOS Histerisiz | 1 | 4 | dB | |||||
| Veri Çıkışı Dönüş Farkı | Vout | 400 | 1800 | mV | 4 | |||
|
kayıp |
Yüksek | 2.0 | Vcc | V | ||||
| Düşük | 0,8 | V | ||||||
Notlar:
1. Optik güç SMF'ye gönderilir.
2. PECL girişi, dahili olarak AC bağlantılı ve sonlandırıldı.
3. PRBS 223-1 test deseni @155Mbps, BER ≤1×10-12 ile ölçülmüştür.
4. Dahili olarak AC bağlantılı.
