Ürün ayrıntıları:
|
| Ürün adı: | 1.5G CATV WDM BOSA | dalga boyu: | 1310nm_TX/1550nm_RX |
|---|---|---|---|
| Veri hızı: | 1.5g | Çalışma Sıcaklığı (℃): | 0 -75℃ / -20- 85℃ |
| Çıkış Gücü @25℃: | 1.1-2.99mW | Duyarlılık: | 0.8A/W |
| Vurgulamak: | LC APC Pigtail,1550nm SC APC Pigtail,Fiber Pigtail SC |
||

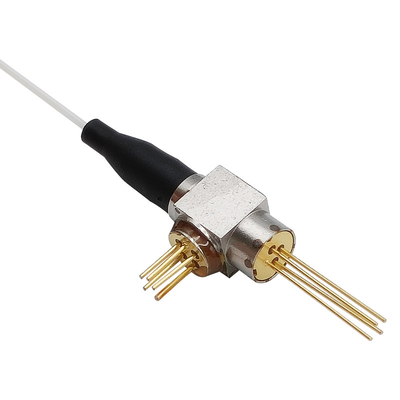

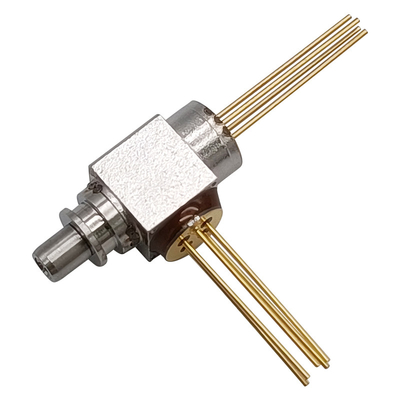

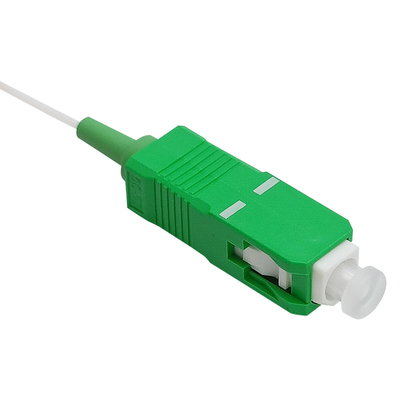

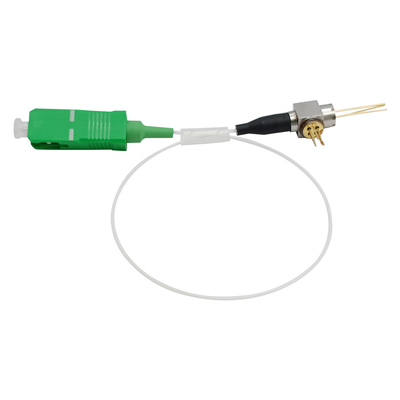

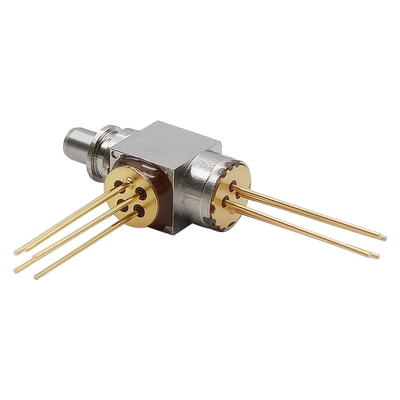

1.5G CATV WDM BOSA LC yuvası SC ST FC APC Pigtail TX 1310nm RX 1550nm
Özellikler:
Uygulamalar:
Mutlak Maksimum Puanlar
| Parametre | Sembol | Derecelendirmeler | Birim |
| Depolama sıcaklığı | tstg | -40~+85 | ℃ |
| Çalışma Durumu Sıcaklığı | Tepe | -20~+85 | ℃ |
| Ters Voltaj (Monitör PD) | VRD | 20 | V |
| Fotodiyot İleri Akım (Monitör PD) | IFD | 2 | mA |
| Kurşun Lehimleme (Sıcaklık)/(Zaman) | --- | 260/10 | ℃/Sn |
| Ters Voltaj (Analog PD) | Vrpd | 30 | V |
| İleri Akım (Analog PD) | ifpd | 10 | mA |
Not1: Bu değerlerden herhangi birinin aşılması cihazı hemen yok edebilir.
Elektriksel ve Optik Özellikler – Verici
(If=Ith+20mA, Pf=1mW, SMF (9,5/125µm), Tc=+25+/-2°C, aksi belirtilmedikçe.)
| Parametre | Sembol | Şart | Min. | Tip. | Maks. | Birim |
| Eşik Akımı | ben | Tc=25±3℃'de | --- | 10 | 15 | mA |
| Çıkış Gücü (Akuple edildikten sonra) | Pf | CW, Iop=Ith+20mA | 1.0 | --- | 2.99 | mW |
| Eğim Verimliliği | Gör | CW, Ortalama | 0.05 | --- | 0.15 | mW/mA |
| Çalışma gerilimi | vap | CW, Iop=Ith+20mA | --- | 1.1 | 1.6 | V |
| Tepe Dalga Boyu | λc |
CW, Iop=Ith+20mA, Tc= -20~85°C |
1290 | 1310 | 1330 | nm |
| Yan Mod Bastırma Oranı | SMSR |
CW, Iop=Ith+20mA, Tc= -20~85°C |
35 | 40 | --- | dB |
| İzleme Akımı | Imon | CW, Iop=Ith+20mA | 0.1 | --- | 1.0 | mA |
| Karanlık Akımı İzleyin | İD | VRD=5V | --- | --- | 0.1 | μA |
| Bağıl yoğunluk Gürültü | --- | --- | --- | --- | -145 | dB/Hz |
| Optik İzolasyon | izo | --- | 30 | --- | --- | dB |
| Takip hatası | TE | APC, -20℃~+85℃ | -1.5 | --- | 1.5 | dB |
| Yükselme/Düşme Süresi | Tr/Tf | Ib=Ith, %20~80 | --- | 0.1 | 0.15 | ns |
Elektriksel / Optik Özellikler – Alıcı
| Parametre | Sembol | Test Koşulu | Min. | Tip. | Maks. | Birim |
| Çalışma Dalga Boyu*Not2 | λ | --- | 1500 | 1550 | 1600 | nm |
| Aktif Alan | Φ | --- | --- | 75 | --- | um |
| -3dBm Bant Genişliği | SB | VR = 5V | 2 | --- | --- | GHz |
| Karanlık Akım | İD | VR = 5V | --- | --- | 1.0 | nA |
| Duyarlılık | R | λ=1550nm | --- | 0.80 | --- | S/B |
Not: Alıcı Çalışma Dalga Boyu özelleştirilebilir.
Pin Ataması
Paket Boyutu
