Ürün ayrıntıları:
|
| Veri aktarım hızı: | 1,25 Gb/sn | dalga boyu: | TX1550nm/RX1310nm |
|---|---|---|---|
| optik konektör: | LC/SC Yuvası | LD Tipi: | DFB |
| PD Tipi: | APD | Duyarlılık: | <-31dBm |
| anahtar kelimeler: | 1.25Gbps WDM BOSA, 1.25G BOSA 1550nm | ||
| Vurgulamak: | WDM Optik Alt Montaj,BOSA Optik Alt Montaj,APD Alt Montaj |
||

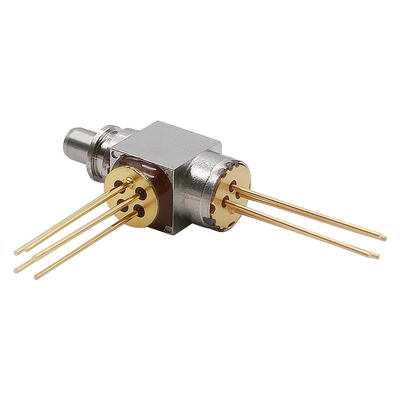

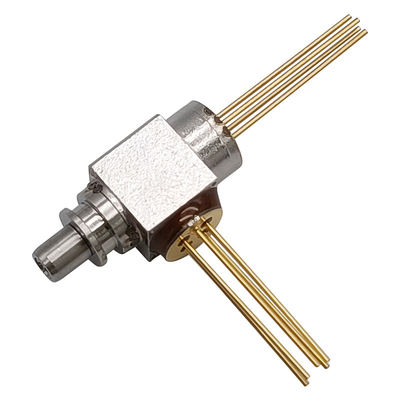

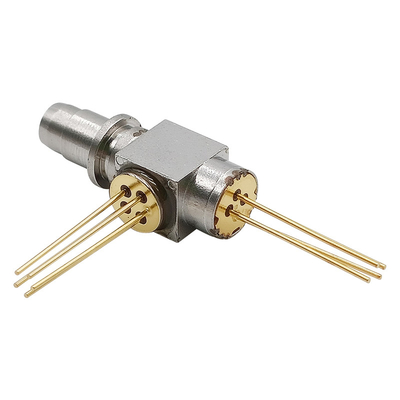

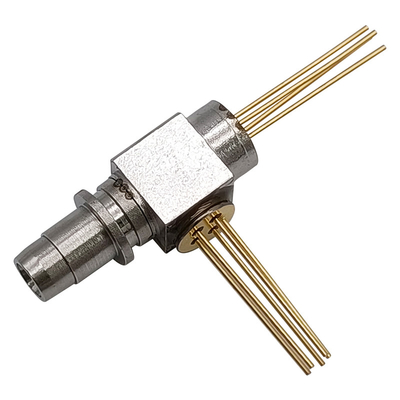

1.25Gbps BOSA WDMTX1550nm DFB/RX1490nm APDLC SCBi-Dyönlü Optik Alt-Amontaj
Tanım
GIGAOPTO'nun BOSA-T1550DFB-R1490APD-1.25G-LC-REC'si, LC veya SC konektörüyle birlikte 1,25 Gb/sn 1550nm DFB vericisi ve 1490nm APD alıcısı ile entegre edilmiştir.
Mutlak Maksimum Derecelendirmeler (Tc=25℃)
| Parametre | Sembol | Min. | Maks. | Birim |
| Ters Voltaj (LD) | VRL | --- | 2 | V |
| İleri Akım (LD) | benFL | --- | 150 | mA |
| Foto diyot Ters Voltaj (MPD) | VRD | --- | 20 | V |
| Foto diyot İleri Akım (MPD) | benFD | --- | 10 | mA |
| TIA Çalışma voltajı | VCC | +3.0 | +3.6 | V |
| Çalışma Durumu Sıcaklığı | Toperasyon | -40 | +85 | ℃ |
| Depolama sıcaklığı | TSTG | -40 | +85 | ℃ |
| Kurşun Lehimleme Sıcaklığı (Maksimum 10sn) | TS | --- | 260 | ℃ |
| ESD | 500 | --- | --- | V |
Optik ve Elektriksel Özellikler
| Parametre | Sembol | Min. | Tip. | Maks. | Birim | Test Koşulu |
| verici(Tc=25±3℃) | ||||||
| Eşik Akımı | beninci | 3 | 8 | 15 | mA | CW, TC=25℃ |
| --- | --- | 40 | CW, TC= -40~85℃ | |||
| Optik Çıkış Gücü | Pf | 1.3 | --- | 2.6 | mW | CW, Iop=Ith+20mA |
| Merkez Dalga Boyu | λc | 1540 | 1550 | 1560 | nm |
CW, Iop = 30mA Tc=-40℃~+85℃ |
| Çalışma gerilimi | Vf | --- | 1.2 | 1.6 | V | CW, Iop＝Ith+20mA |
| Yükselme/Düşme Süresi | Tr / Tf | --- | 150 | 300 | ps | Ib=Ith, 20%~80% |
| Spektrum Genişliği (-20dB) | Δλ | --- | --- | 1.0 | nm | Iop =30mA, CW |
| İzleme Akımı | Ben | 100 | --- | 1200 | μA | CW, Iop＝Ith+20mA,VRD=1V |
| Yan Mod Bastırma Oranı | SMSR | 30 | 35 | --- | dB | Iop= 30mA |
| İzleme Hatası (CW) | TE | -1.5 | --- | 1.5 | dB |
APC, Tc=-40~+85℃, Akım bekletme@Iop=Ith+20mA'yı izleyin |
| Alıcı(Tc=25±3℃) | ||||||
| Besleme gerilimi | VCC | 3.0 | 3.3 | 3.6 | V | --- |
| Besleme Akımı | bencc | 10 | 20 | 32 | mA | --- |
| Optik Dalga Boyu | λ | 1470 | 1490 | 1510 | nm | --- |
| Duyarlılık | You are. | --- | --- | -31 | dBm |
λ=1490nm, NRZ, 1.25Gbps, PRBS=2^7-1, ER=10dB, BER=10-10, VBR-3,CW |
| Aşırı Yük Gücü | Polonya | -7 | --- | --- | dBm | |
| APD Arıza Gerilimi | vb. | 30 | --- | 55 | V | Kimlik=10uA,VCC KAPALI |
| PD Duyarlılığı | R | 0.7 | --- | --- | S/B | CW, λ=1550nm |
Özellikler
Başvuru
Anahat Çizimi (Birim: mm)
