Ürün ayrıntıları:
|
| Ürün adı: | 3G SDI ROSA | dalga boyu: | 1310nm |
|---|---|---|---|
| Duyarlılık: | <-22dBm | Aşırı yükleme: | 0dBm |
| OEM/ODM: | Desteklenen | Optik Güç: | ＜5dBm |
| Vurgulamak: | CATV Alıcısı Optik Alt Montajı,TIA Alıcısı Optik Alt Montajı,LC ROSA |
||
3G Video CATV PIN TIA Alıcısı LC ROSA
Özellikler
Uygulamalar
Tanım

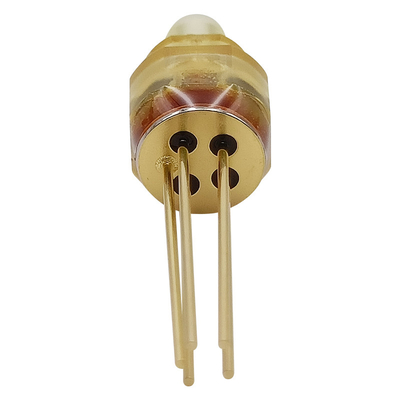

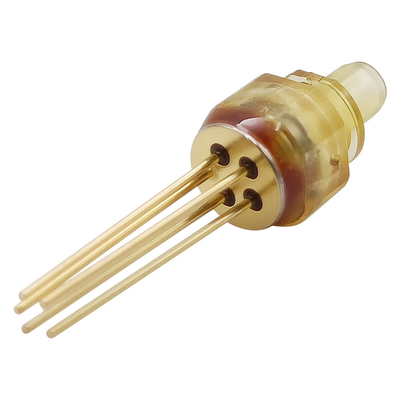

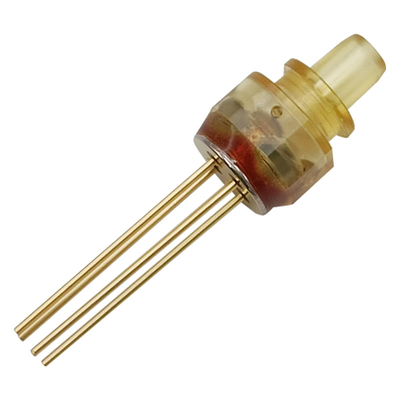

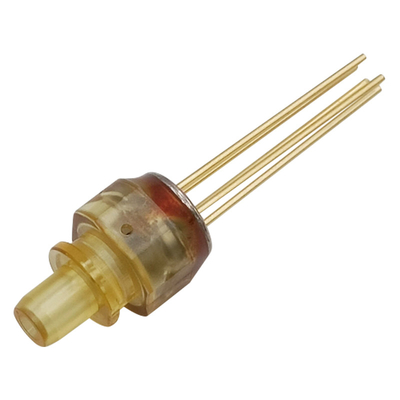

Bu ROSA, TO tabanlı bir 3G, 5 pinli PIN-TIA'dır.Ürün SD-SDI, HD-SDI ve 3G-SDI veri hızları için tasarlanmıştır.Bir yuva ile entegre edilmiş düşük kapasitanslı bir koaksiyel pakete bir fotodiyot monte edilmiştir.
Mutlak Maksimum Puanlar:
| Parametre | Sembol | Min. | Maks. | Birim |
| Depolama sıcaklığı | tstg | -40 | 100 | ℃ |
| Çalışma sıcaklığı | Tepe | -40 | 85 | ℃ |
| Güç kaynağı gerilimi | başkan yardımcısı | -0.5 | 4 | V |
| Optik Güç | Toplu iğne | - | 5 | dBm |
| Lehimleme Sıcaklığı / Süresi | - | 260/10 | °C/S |
Elektriksel ve Optik Özellikler:
| Parametre | Sembol | Min. | Tip. | Maks. | Birim | Test Koşulu |
| Çalışma Dalga Boyu | λ | 1100 | 1310 | 1650 | nm | |
| Besleme gerilimi | V | V | ||||
| Besleme Akımı | Icc | 41 | 52 | mA |
Vcc=3.3V,P=0W, RL = 50 |
|
| Optik Güç | Psat | - | - | 5 | dBm | VR=5V,25°C |
|
Yüksek frekans Bant genişliği (-3dB) |
SB | 2.1 | 3 | GHz | RL = 50 | |
|
Düşük frekanslı Bant genişliği (-3dB) |
BW1 | 500 | kHz | RL = 50 | ||
|
Duyarlılık |
- |
-22 |
dBm |
λ=1310nm,Hız=2.97G PRBS=223-1, BER=10-12, ER=9-10dB SM fiber |
||
| Yükselme/Düşme Süresi | Tr/Tf | 150/150 | ps | |||
|
Aşırı Yük Gücü |
Yükle |
0 |
dBm |
PRBS=223-1, BER=10-12, ER=9-10dB | ||
| Çıkış Direnci | Ro | 50 | Ω | |||
| RSSI Eğimi | 0.9 | 1.0 | 1.1 | mA/mA | ||
| RSSI Ofseti | 0 | 25 | 200 | nA | ||
| RSSI Doğrusallık Sınırı | 1.0 | mA |
Pin Ataması:
Priz Paketi Serisi:
