Ürün ayrıntıları:
|
| İleri Akım (LD): | 150mA | Ters Voltaj (LD): | 2V |
|---|---|---|---|
| Ters Voltaj (PD): | 20V | Ters Akım (PD): | 2mA |
| Eşik Akımı: | 8mA | Fiber Bağlantı Gücü: | 1.5mW |
| Vurgulamak: | TOSA Optik Alt Montaj,LC Optik Alt Montaj,10G Verici Optik Alt Montaj |
||
LC TOSA 1310nm 1550nm FP DFB 1.25G 2.5G 3G 10G Video SONET SDH Datatelecom
Tanım:

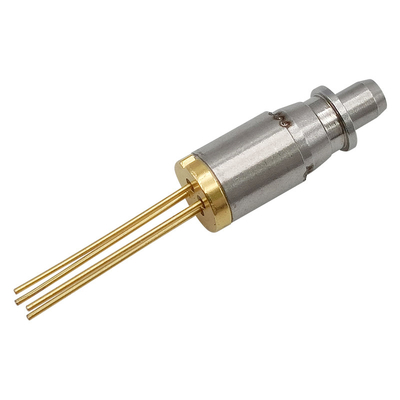

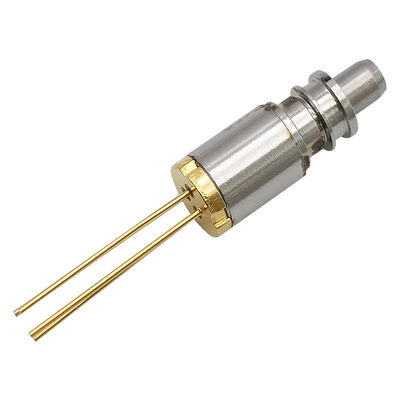

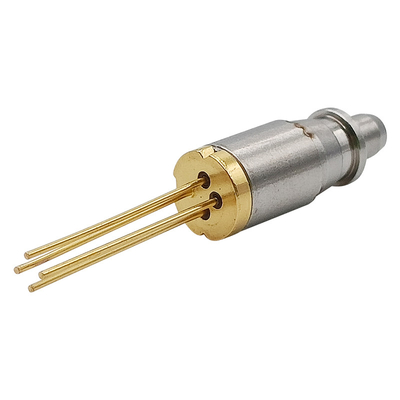

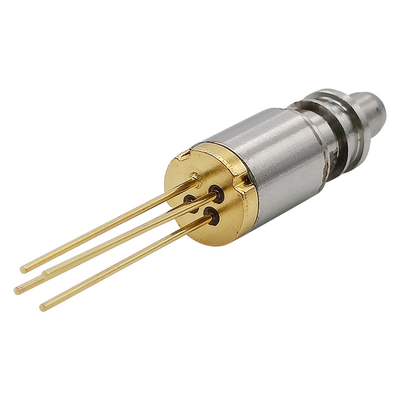

TOSA-1310-FP-3G-LC-10km Serisi, fiber optik iletişim sistemleri için tasarlanmış 1310nm InGaAsP/InP MQW-DFB lazer diyot modülleridir.Bu modüller, düşük eşik akımına ve yüksek sıcaklıkta yüksek performansa sahip, 155M'den 2.5G'ye kadar veri hızlarının kısa erişimli uygulamaları için ideal olan verici optik alt tertibatıdır.
Bir lazer diyotu, bir InGaAs monitör PD, tek modlu bir fiber saplama ve Ǿ1,25 mm yüksüklü optik konektör için bölünmüş bir manşon ile entegre Ǿ5.6 mm koaksiyel pakete monte edilmiştir.Ayrıca iki tip bağlayıcı fiber saplama kapağı da sağlayabiliriz.Biri seramik yalıtımlı, diğeri yalıtımsız.Bununla birlikte, Ǿ2.92 mm'lik optik konektör seramiktir ve fiber saplama kapağı yalıtılmıştır.
Sipariş Bilgileri:
| Parça No. | Konektör Tipi | Pin Tipi | Güç | Veri hızı | izolatör |
| OSML-TOSA21BD013 | 2 | LD-Pin-2 | 01 | 1.25G | Hiçbiri |
| OSML-TOSA22BD023G | 2 | LD-Pin-2 | 02 | 2.5G | Tek aşamalı |
*Not1: Daha fazla sipariş bilgisi için lütfen terminolojiye bakın ve bizimle iletişime geçin.
Mutlak Maksimum Puanlar:
| Parametre | Sembol | Derecelendirmeler | Birim |
| Depolama sıcaklığı | tstg | -40~+100 | ℃ |
| Çalışma Durumu Sıcaklığı | Tepe | -40~+85 | ℃ |
| İleri Akım (LD) | IFD | 150 | mA |
| Ters Voltaj (LD) | sanal gerçeklik | 2 | V |
| Ters Voltaj (PD) | VRP | 20 | V |
| Ters Akım (PD) | IRP | 2 | mA |
| Lehimleme Sıcaklığı (<10s) | kök | 260 | ℃ |
*Not: Bu değerlerden herhangi birinin aşılması, cihazı hemen tahrip edebilir.
Elektriksel ve Optik Özellikler:
(Pf=1mW, SMF (9,5/125µm), Tc=+25°C, aksi belirtilmedikçe.)
| Parametre | Sembol | Şart | Min. | Tip. | Maks. | Birim |
| Eşik Akımı | ben | CW | - | 8 | 15 | mA |
| Fiber Bağlantı Gücü | Pf | CW, If=Ith+20mA | 1 | 1.5 | 2.5 | mW |
| Çalışma gerilimi | Vf | CW, Tc=-40~+85℃ | - | 1.2 | 1.6 | V |
| Eğim Verimliliği | Gör | CW, Ortalama(Ith ila Ith+20mA) | 0.05 | 0.14 | mW/mA | |
|
Tepe Dalga Boyu |
λp |
CW | 1290 | 1310 | 1330 | nm |
| CW, Tc=-40~+85°C | 1265 | 1355 | ||||
|
Yan mod bastırma oran |
SSR | CW, Tc=-40~+85°C | 35 | 40 | dB | |
| Yükselme zamanı | tr |
Ib=Ith, %20-80, Tc=-40~+85°C |
- | 0.05 | ns | |
| Güz Zamanı | tf |
Ib=Ith, %80-20, Tc=-40~+85°C |
- | 0.15 | 0.05 | ns |
| Takip hatası | ΔPf |
Tutuyorum(@Pf=0.16mW(25°C)) CW, Tc=-40~+85°C |
-1.5 | - | 1.5 | dB |
| İzleme Akımı | Ben |
CW, VrP=5V, Tc=-40~+85°C |
100 | 500 | 900 | uA |
| Karanlık Akımı İzleyin | İD | VrP=5V | - | - | 10 | nA |
| Monitör Kapasitesi | C | VrP=5V, f=1MHz | - | 10 | 20 | pF |
| Bağlayıcı Tekrarlanabilirliği | - | -1 | - | 1 | dB | |
|
Optik İzolasyon |
- |
Tek aşamalı | 30 |
dB |
||
| Çift Aşamalı | 40 |
TOSA Paket Serisi:
Pin Ataması:
