Ürün ayrıntıları:
|
| dalga boyu: | 1270nm ila 1610nm | Çalışma gerilimi: | 1.2V |
|---|---|---|---|
| Takip hatası: | -1.5 ~ 1.5 dB | Eşik Akımı: | 8mA |
| Fiber Bağlantı Gücü: | 1.5mW | akımı izle: | 500uA |
| Vurgulamak: | CWDM Optik Alt Montaj,TOSA Optik Alt Montaj,1270nm Optik Alt Montaj |
||
CWDM DFB LC TOSA 1.25G 2.5G 10G 1270nm - 1610nm
Tanım:
TOSA-Cxxxx-DFB-10G-LC Serisi, fiber optik iletişim sistemleri için tasarlanmış 1550nm InGaAsP/InP MQW-DFB lazer diyot modülleridir.Bu modüller, düşük eşik akımına ve yüksek sıcaklıkta yüksek performansa sahip, kısa erişimli uygulamalar için ideal olan, içine entegre edilmiş bir izolatör ile 155M'den 2.5G'ye kadar veri hızlarına sahip verici optik alt montajıdır.

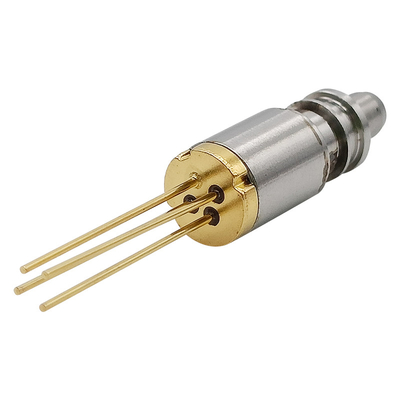

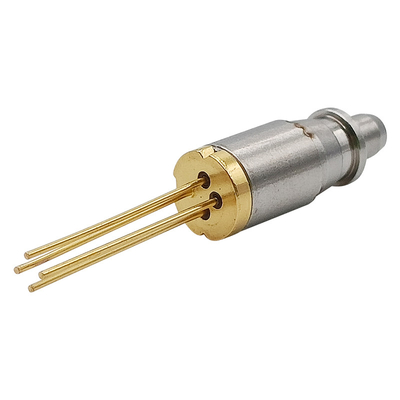

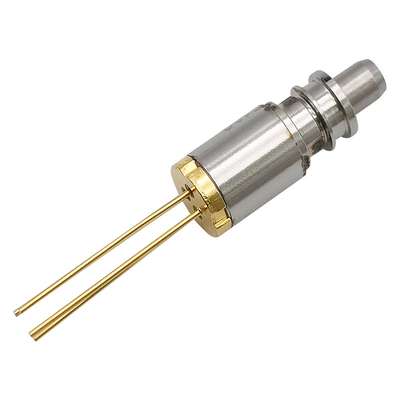

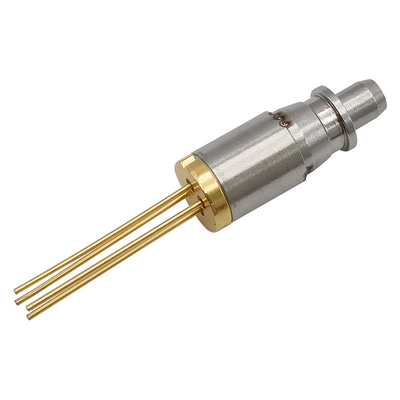

Bir lazer diyotu, bir InGaAs monitör PD, tek modlu bir fiber saplama ve φ1,25 mm yüksüklü optik konektör için bölünmüş bir manşon ile entegre φ5.6 mm koaksiyel pakete monte edilmiştir.Ayrıca iki tip bağlayıcı fiber saplama kapağı da sağlayabiliriz.
Sipariş Bilgileri: (Standart sürüm *Not1)
| Parça No. | bağlayıcı Tip |
Veri hızı | Pin Tipi | Güç | λ*Not2 (nm) |
izolatör |
| GTT-TOSA21BD1533G2 | 2 | 1.25G | LD-Pin-2 | 15 | 1330 | Çift Aşamalı |
| GTT-TOSA22BD2544G | 2 | 2.5G | LD-Pin-2 | 25 | 1440 | Tek aşamalı |
| GTT-TOSA22BD2555G2 | 2 | 2.5G | LD-Pin-2 | 25 | 1550 | Çift Aşamalı |
| GTT-TOSA22BD1561G | 2 | 2.5G | LD-Pin-2 | 15 | 1610 | Tek aşamalı |
*Not1: Daha fazla sipariş bilgisi için lütfen terminolojiye bakın ve OSM satışlarıyla iletişime geçin.
*Not2: Ayrıntılı CWDM dalga boyu için lütfen aşağıdaki tabloya bakın.
Mutlak Maksimum Puanlar
| Parametre | Sembol | Derecelendirmeler | Birim |
| Depolama sıcaklığı | tstg | -40~+85 | ℃ |
| Çalışma Durumu Sıcaklığı | Tepe | 0~+70 | ℃ |
| İleri Akım (LD) | IFD | 150 | mA |
| Ters Voltaj (LD) | sanal gerçeklik | 2 | V |
| Ters Voltaj (PD) | VRP | 20 | V |
| Ters Akım (PD) | IRP | 2 | mA |
| Lehimleme Sıcaklığı (<10s) | kök | 260 | ℃ |
Elektriksel ve Optik Özellikler:
(Pf=1,5mW, SMF(9.5/125µm), Tc=+25°C, aksi belirtilmedikçe.)
| Parametre | Sembol | Şart | Min. | Tip. | Maks. | Birim |
| Eşik Akımı | ben | CW | - | 8 | 15 | mA |
| Fiber Bağlantı Gücü | Pf | CW, If=Ith+20mA | 1 | 1.5 | 2.5 | mW |
| Çalışma gerilimi | Vf | CW, Tc=0~+70 | - | 1.2 | 1.6 | V |
| Eğim Verimliliği | Gör | CW, Ortalama(Ith ila Ith+20mA) | 0.05 | 0.14 | mW/mA | |
| Tepe Dalga Boyu | λp | CW | (*3) | nm | ||
|
Dalgaboyu Sıcaklığı katsayı |
- | CW, Tc=0~+70°C | 0.1 | nm/℃ | ||
|
Yan mod bastırma oran |
SSR | CW, Tc=0~+70 | 35 | 40 | dB | |
| Yükselme zamanı | tr |
Ib=Ith, %20-80, Tc=0~+70 |
- | 0.05 | ns | |
| Güz Zamanı | tf |
Ib=Ith, %80-20, Tc=-40~+85°C |
- | 0.15 | 0.05 | ns |
| Takip hatası | ΔPf |
Tutuyorum(@Pf=0.16mW(25°C) CW, Tc=0~+70 |
-1.5 | - | 1.5 | dB |
| İzleme Akımı | Ben |
CW, VrP=5V, Tc=0~+70 |
100 | 500 | 900 | uA |
| Karanlık Akımı İzleyin | İD | VrP=5V | - | - | 10 | nA |
| Monitör Kapasitesi | C | VrP=5V, f=1MHz | - | 10 | 20 | pF |
| Bağlayıcı Tekrarlanabilirliği | - | -1 | - | 1 | dB | |
|
Optik İzolasyon |
- | Tek aşamalı | 30 |
dB |
||
| - | Çift Aşamalı | 40 | ||||
TOSA Paket Serisi:
