Ürün ayrıntıları:
|
| Ürün adı: | XGPON ONU BOSA | paket: | DFB+APD-TIA |
|---|---|---|---|
| Mesafe: | 20km | Veri hızı: | Tx 2.5G/Rx10GG |
| dalga boyu(nm): | TX1270nm/RX1577nm | Çalışma Sıcaklığı (℃): | 0- 75℃ |
| Çıkış Gücü @25℃: | >2,5 mW | Hassasiyet @25℃: | < -29.5dBm |
| anahtar kelimeler: | XGPON ONU BOSA, DFB APD, SC APC Pigtail | ||
| Vurgulamak: | APC XGPON ONU,BOSA XGPON ONU,DFB UPC Pigtail |
||

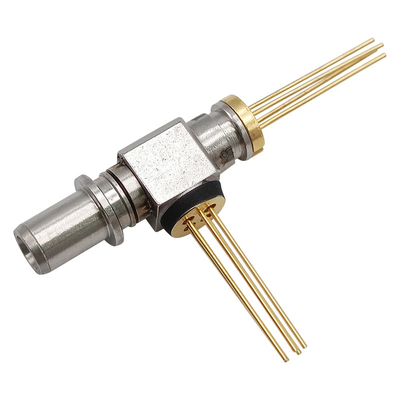

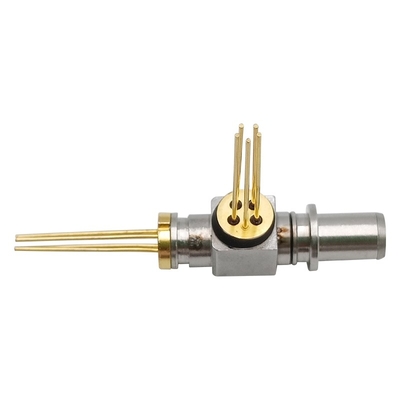

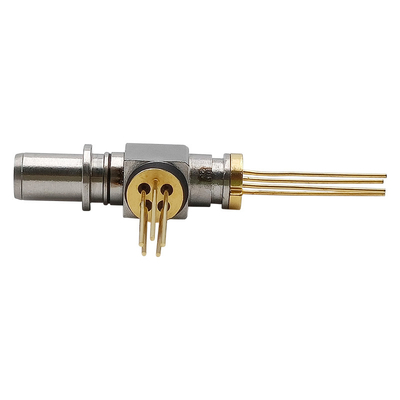

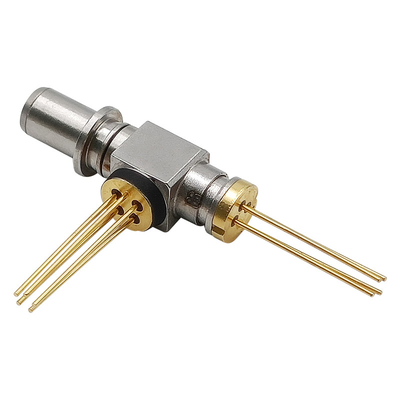

XGPON ONU BOSA N1 SC APC UPC Pigtail Yuva TX 1270nm DFB 2.488G 2.5G 2G RX 1577nm APD 9.953G 10G FTTH FTTX
Tanım
Bu XGPON BOSA, 1270nm verici ve 1577nm alıcı kullanarak tek fiberde yüksek performanslı bir optik alt montajdır.
Verici bölümü, patlama modunda çalışmayı destekleyen çoklu kuantum kuyusu 1270nm DFB lazer kullanır.Alıcı bölümü, uzun dalga boylu bir APD çipinde yerleşik bir TO-can ve bir 10Gbps trans-empedans amplifikatörü kullanır.CWDM filtre ve optik izolatör kullanılarak yüksek optik izolasyon ve yansıma içermez.
Mutlak Maksimum Puanlar
| Öğe | Birim | Minimum | Maks. | Not |
| LD için İleri Akım | mA | -- | 120 | |
| LD için Ters Voltaj | V | -- | 2 | |
| MPD için İleri Akım | mA | -- | 2 | |
| MPD için Ters Voltaj | V | -- | 20 | |
| APD Ters Voltaj | V | -- | vb. | |
| TIA Besleme Gerilimi | V | -0.4 | 4 | |
| Çalışma sıcaklığı | °C | -40 | 85 | |
| Depolama sıcaklığı | °C | -40 | 85 | |
| Depolama Bağıl Nemi | % | -- | 85 | |
| Lehimleme Sıcaklığı | °C | -- | 260 | (*1) |
| ESD eşiği | V | 500 |
(*1): Ütüyle lehimleme için ve kablolarda 10 saniye
Verici Elektro-Optik Karakteristikleri (TC=25°C, CW)
| Öğe | Sembol | Test Koşulu | Min. | Tip. | Maks. | Birim |
| Verici Bit Hızı | -40~85°C | -- | 2.488 | -- | Gb/sn | |
| Eşik Akımı | ben | 25°C | -- | 8 | 15 | mA |
| ben | -40~85°C | -- | -- | 50 | mA | |
| Optik Çıkış Gücü (*2) | Pf | 25°C, If=Ith+20mA | 2.5 | -- | -- | mW |
| Pf | 85°C, Eğer=Ith+20mA | 1.5 | -- | -- | mW | |
| Eğim Verimliliği | GD | 25°C, If=Ith+20mA | 0.125 | -- | -- | mW |
| 85°C, Eğer=Ith+20mA | 0.075 | -- | -- | mW | ||
| İleri Gerilim | Vf | Eğer=Ith+20mA | -- | 1.1 | 1.8 | V |
| Merkezi Dalga Boyu | lc | Eğer=Ith+20mA, 25°C | 1260 | 1270 | 1280 | nm |
| Yan Mod Bastırma Oranı | SMSR | Eğer=Ith+20mA, -40~85°C | 30 | -- | -- | dB |
| İzleme Akımı | Ben | Eğer=Ith+20mA | 100 | -- | 1200 | mA |
| İzleme Hatası (*3) | TE | Tc=-40~85°C | -1.5 | -- | 1.5 | dB |
(*2): 9/125mm SMF'de piyasaya sürüldü
(*3): DPf =10x log (Pf (Tc) /Pf (25°C)), Im hold(@Pf=2.5mW, 25°C)
Alıcı Elektro-Optik Karakteristikleri (TC=25°C, Vcc=3.3V)
| Öğe | Sembol | Test Koşulu | Min. | Tip. | Maks. | Birim |
| Besleme gerilimi | Vcc | yük yok | 3.0 | 3.3 | 3.6 | V |
| Besleme Akımı | Icc | yük yok | -- | -- | 50 | mA |
| Çalışma Dalga Boyu | ben | 1575 | 1577 | 1580 | nm | |
| Duyarlılık | You are | 9.953Gbps, NRZ, PRBS23, ER=8.2dB, BER=10E-3 | -- | -- | -29,5 | dBm |
| Aşırı yükleme | OL | -7.0 | -- | -- | dBm | |
| Arıza Gerilimi | vb. | kimlik=10mA | 22 | -- | 45 | V |
| Optik Dönüş Kaybı | RL | l=1270nm | 10 | -- | -- | dB |
| l=1577nm | 20 | -- | -- | dB | ||
| Optik Karışma | X-konuşma | -- | -45 | -40 | dB | |
| Harici Kaynaktan Optik İzolasyon | ISO | l=1260~1560nm | 35 | -- | -- | dB |
| l=1600~1675nm | 35 | -- | -- | dB |
Diğer Özellikler
| Parametre | Sembol | Min. | Tip. | Maks. | Birim | Not |
| Mod Alan Çapı | 8 | 9 | 10 | mm | ||
| Glading Çapı | 123 | 125 | 127 | mm | ||
| Fiber Makro Bükme Kaybı | 0.05 | dB | yarıçap 16mm | |||
| Optik Konektör Yerleştirme Kaybı | -- | -- | 0,4 | dB | SC/APC konektörü | |
| Elyaf Bükme Yarıçapı | 25 | -- | -- | mm | ||
| Elyaf Çapı | 0,8 | 0.9 | 1.0 | mm | ||
| lif uzunluğu | 280 | -- | 340 | mm | L | |
| LD Montajında Çekme Kuvveti | 30 | -- | -- | kilo | ||
| APD Montajında Çekme Kuvveti | 15 | -- | -- | kilo | ||
| XY Kaynağında Kesme Mukavemeti | 30 | -- | -- | kilo | ||
| Fiber Pigtail Üzerindeki Gerginlik Kuvveti | 5 | -- | -- | N |
(*4): IPC-8497-1 ile uyumlu konektör fiber uç yüzü
Boyut Anahattı
Özellikler
Standart
Başvuru
