Ürün ayrıntıları:
|
| Hız: | 10Gb/sn | dalga boyu: | TX1490nm/RX1550nm |
|---|---|---|---|
| optik konektör: | LC/SC Yuvası | verici tipi: | EML |
| Alıcı Tipi: | APD | Duyarlılık: | <-25.5dBm |
| Aşırı yükleme: | >-6dBm | anahtar kelimeler: | 10Gbps BOSA T1490nm, 10G BOSA EML APD |
| Vurgulamak: | APD Optik Alt Montaj,EML Optik Alt Montaj,10Gbps Optik Alt Montaj |
||

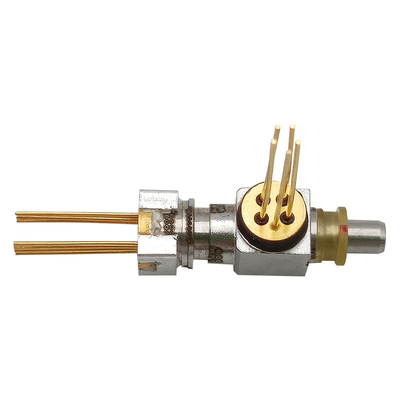

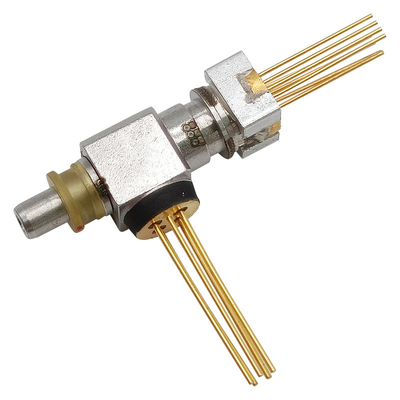

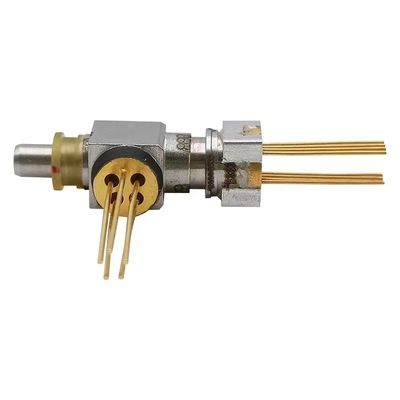

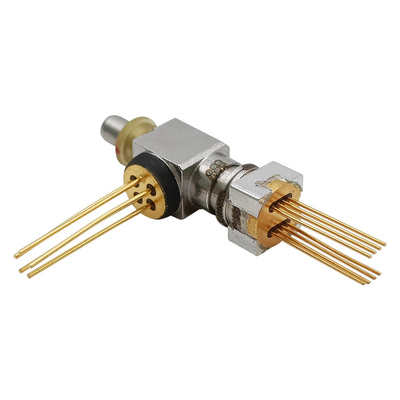

10GbpsWDM BOSA TX1490nm EML/RX1550nm APD LC SCÇift Yönlü Optik Alt Montaj
Tanım
GIGAOPTO'nun BOSA-T1490EML-R1550APD-10G-LC-REC, 10Gbps'ye kadar veri hızını destekleyen veri iletişimi için tasarlanmıştır.Verici tarafı 1490nm EML lazer kullanır.Alıcı tarafı, TIA ile 1550nm APD kullanır.
Mutlak Maksimum Derecelendirmeler (Tc=25℃)
| Parametre | Sembol | Min. | Maks. | Birim |
| Ters Voltaj (LD) | VRL | --- | 2 | V |
| İleri Akım (LD) | benFL | --- | 150 | mA |
| İleri Akım (MPD) | benFD | --- | 10 | mA |
| Çalışma Durumu Sıcaklığı | TOP | 0 | 75 | ℃ |
| Depolama sıcaklığı | TSTG | -40 | +85 | ℃ |
| Kurşun Lehimleme (Sıcaklık)/(Zaman) | --- | --- | 260/10 | ℃/Sn |
| NTC Akımı | INTC | 5 | V | |
| NTC Voltajı | VNTC | 2 | mA | |
| TEC Akımı | ITEC | -0.96 | 0.96 | A |
| TEC Gerilimi | VTEC | -1.29 | -1.29 | V |
| Direnç(Standart 10KΩ@25℃ | Sağ | 9.5 | 10.5 | KΩ |
| Rth'nin B sabiti | B | 3800 | 4000 | K |
Optik&elektriksel özellikler
| Parametre | Sembol | Min. | Tip. | Maks. | Birim | Test Koşulu |
| verici(TC=25±3℃) | ||||||
| Eşik Akımı | beninci | --- | --- | 20 | mA | CW |
| Lazer Set Sıcaklığı | Tld | 40 | 45 | 50 | ℃ | |
| Çıkış Optik Gücü | Pf | 2.8 | --- | --- | mW |
CW, Iop= 60 mA, Tld= 45℃,VEA=0V |
| Çalışma gerilimi | vap | --- | 1.2 | 1.8 | V | Iop= 60 mA,Tld= 45℃ |
| Merkez Dalga Boyu | λc | 1470 | 1490 | 1510 | nm |
Iop= 60 mA,Tld= 45℃, VEA=0V |
| İzleme Akımı | Imon | 50 | --- | 1500 | μA | Iop= 60 mA,Tld= 45℃ |
| SMSR | --- | 35 | --- | --- | dB |
op= 60 mA,Tld= 45℃, VEA=0V |
| İzleme Hatası (CW) | TE | -1.0 | --- | 1.0 | dB | 0℃/+45℃, +45℃/+75℃ |
| Alıcı(TC=25±3℃) | ||||||
| Besleme gerilimi | VCC | 2.97 | 3.3 | 3.6 | V | |
| Arıza Gerilimi | VBR | 27 | 33 | 45 | V | Id=10μA, Vcc kapalı |
| Besleme Akımı | bencc | --- | 27 | 43 | mA | DC |
| Optik Dalga Boyu | λ | 1530 | 1550 | 1570 | nm | |
| Duyarlılık | You are | --- | --- | -25.5 | dBm |
λ=1550nm , PRBS=2^31-1, BER=10-10,ER=10dB,@10Gbps |
| Doygunluk Gücü | Psat | -6 | --- | --- | dBm | |
Özellikler
Ticari: 0°C~70°C
Endüstriyel: -40°C~85°C
Başvuru
Standart
Anahat Çizimi (Birim: mm)
