Ürün ayrıntıları:
|
| öğe: | 6G SDI Video BIDI Çift Alıcı | teknoloji: | BOSA'da 2 Alıcı, 1 fiber |
|---|---|---|---|
| paket: | SFP | Merkez Dalga Boyu: | RX1_1310nm/RX2_1490nm |
| Arayüz: | tek yönlü LC | Çalışma sıcaklığı: | -5 ila 70°C |
| Garanti: | 3 yıl | anahtar kelimeler: | 6G-SDI Çift PIN Alıcı Modülü |

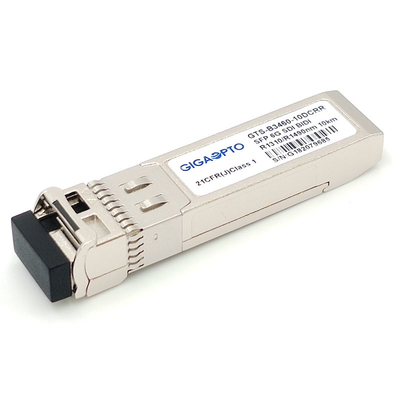

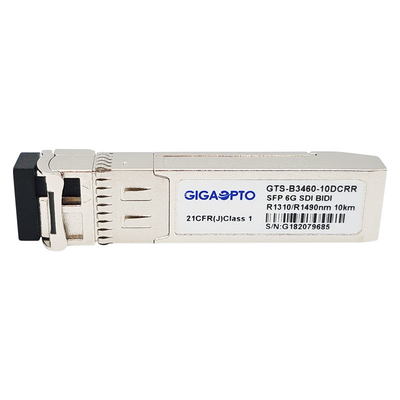

6G SDI SMPTE SFP RX1310nm RX1490nm PIN 10km SMF BIDI LC Çift Alıcı Modülü MSA Olmayan
Fonksiyonel Özellikler
| Öğe adı | 6G SDI SMPTE SFP Çift Alıcı | P/N | GTS-B3460-10DCRR |
| Modül Tipi | BOSA'da çift RX, 1 fiber | Bant genişliği (Gbps) | 0.143Gbps - 5.94Gbps |
| Form faktörü | SFP BIDI | Çevre | Çalışma -5 ila 70°C |
| dalga boyu | RX1_1310nm/RX2_1490nm | Ulaşmak | 10km @ 9/125μm SMF |
| Konektör Tipi | LC Tek Yönlü | Kablo tipi | G.652 SMF |
| Verici Parçası | Yok | Alıcı Tipi | PIN foto dedektörü |
| Güç kaynağı gerilimi | 3.3V | Besleme Akımı (Maks) | 500mA |
| Alıcı Duyarlılığı | <-15dBm | Giriş Doygunluk Gücü | > 0dBm |
| Tanılama (DDM/DOM) | Destek | Pin Ataması | MSA Olmayan Pin Çıkışı |
| Ağırlık birimi | 0.025kg | Garanti Sınırlı Süre | 36-Ay |
| Başvuru | SD/HD/3G/6G SDI | ||
Tanım
GTS-B3460-10DCRR, SMPTE 297-2006'da tanımlandığı gibi optik seri dijital sinyalleri almak için tasarlanmış 1 fiber Çift Yönlü çift kanallı bir alıcı modülüdür.143Mb/s'den 5,94Gb/s'ye kadar olan veri hızlarını destekler. Bu ikili alıcı modülü, SMPTE 259M, SMPTE 344M,SMPTE 292M,SMPTE 424M ve ST-2081 seri hızları için SDI patolojik modellerinin varlığında sağlam performans için özel olarak tasarlanmıştır. .
Çalışırken takma özelliğine izin vermek için SFP 20 pimli konektöre sahiptir.İki bağımsız 1310 nm ve 1490 nm PIN foto dedektörlüdür.6Gb/s patolojik sinyallerle maksimum 10 km mesafeye ulaşılabilir.
Özellikler
Başvuru
Standart
Toplu iğneDtanım
| Toplu iğneNumara | Sembol | Ad/Açıklama | Güç Sırası | Notlar |
| 1 | VeeR | Alıcı Toprak | 1 inci | |
| 2 | RD2- |
Alıcı(1310nm) Tersine çevrilmiş VERİ çıkışı. AC Bağlantılı.CML-O |
3 üncü | |
| 3 | RD2+ |
Alıcı(1310nm) Tersine çevrilmemiş VERİ çıkışı. AC Bağlantılı.CML-O |
3 üncü | |
| 4 | MOD_ABS | Modül Yok, Modülde VeeR'a Bağlan | 3 üncü | 1 |
| 5 | SCL | 2 Telli Seri Arayüz Saat Hattı, LVTTL-I | 3 üncü | 2 |
| 6 | SDA | 2 Telli Seri Arabirim Veri Hattı, LVTTL-I/O | 3 üncü | 2 |
| 7 | VeeR | Alıcı Toprak | 3 üncü | |
| 8 | Kuzey Kore | Bağlı değil | 3 üncü | |
| 9 | Kuzey Kore | Bağlı değil | 3 üncü | |
| 10 | RX_LOS1 |
Alıcı (1490nm) Sinyal Kaybı Göstergesi, LVTTL-O Yüksek: sinyal kaybı Düşük: sinyal algılandı |
1 inci | 3 |
| 11 | VeeR | Alıcı Toprak | 1 inci | |
| 12 | RD1- |
Alıcı (1490nm) Tersine çevrilmiş VERİ çıkışı. AC Bağlantılı.CML-O |
3 üncü | |
| 13 | RD1+ |
Alıcı (1490nm) Tersine çevrilmemiş VERİ çıkışı. AC Bağlantılı.CML-O |
3 üncü | |
| 14 | VeeR | Alıcı Toprak | 1 inci | |
| 15 | VccR | Alıcı Güç Kaynağı | 2. | |
| 16 | VccR | Alıcı Güç Kaynağı | 2. | |
| 17 | VeeR | Alıcı Toprak | 1 inci | |
| 18 | Kuzey Kore | Bağlı değil | 3 üncü | |
| 19 | Kuzey Kore | Bağlı değil | 3 üncü | |
| 20 | RX_LOS2 |
Alıcı(1310nm) Sinyal Kaybı göstergesi, LVTTL-O Yüksek: sinyal kaybı Düşük: sinyal algılandı |
1 inci | 4 |
Güç Sırası: Çalışırken takma sırasında sabitleme sırasını sabitleyin.
Not 1.MOD_ABS, modül içinde VeeT'ye bağlanır.
Not 2.SDA&SCL (I2C), ana kart üzerinde 4.7k - 10kΩ dirençlerle çekilecektir.
Not 3.RX_LOS1, ana kart üzerinde 4.7k - 10kΩ dirençlerle çekilecektir.
Not 4.T RX_LOS2, ana kart üzerinde 4.7k - 10kΩ dirençlerle çekilecektir.
Paket Anahattı
Boyutlar milimetre cinsindendir.Aksi belirtilmedikçe tüm boyutlar ±0,1 mm'dir.(Birim: mm)
