Ürün ayrıntıları:
|
| Ürün adı: | 12G-SDI Çift Yönlü SFP+ | Veri hızı: | 12Gb/S |
|---|---|---|---|
| dalga boyu: | 1270nm -TX/1330nm -RX | arayüz türü: | tek yönlü LC |
| Maksimum İletim: | 10km | Garanti: | 3 yıl |
| Anahtar Kelimeler 1: | 12G-SDI BIDI SFP+ 10km Optik Alıcı-Verici | Anahtar Kelimeler 2: | SMPTE 12G HD Video Alıcı-Verici Modülü |
| Vurgulamak: | 12G Video SFP Alıcı-Verici,SDI Video SFP Alıcı-Verici,BiDi SMPTE |
||

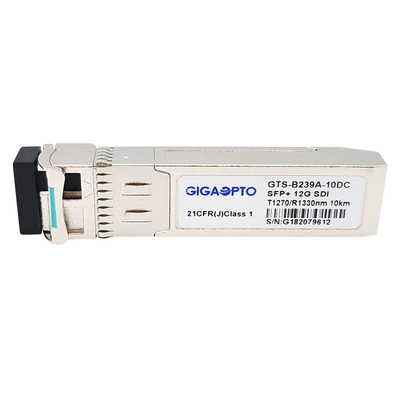

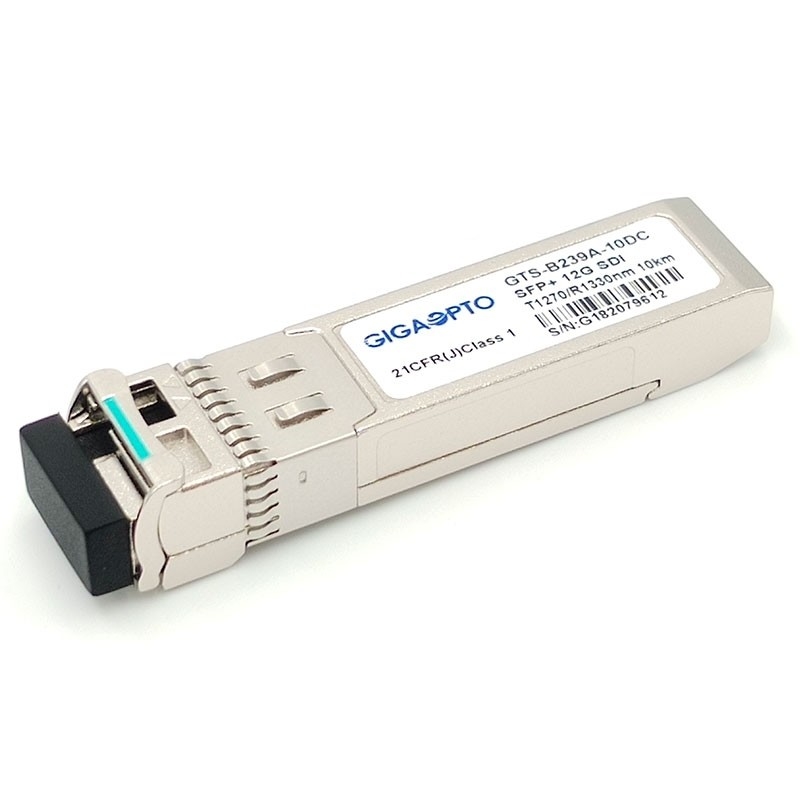

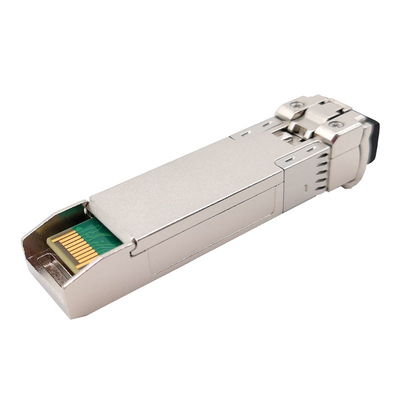

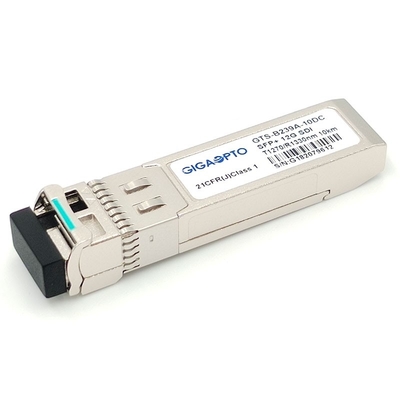

10km BiDi 1270nm/1330nm 12G-SDI SFP+ Optik Alıcı-Verici MSA Pin Çıkışı
Fonksiyonel Özellikler
| Ürün adı | 12G-SDI BiDi SFP | Veri hızı | 0.27~11.88Gbps |
| Modül Tipi | alıcı-verici | MSA/MSA olmayan | MSA |
| Form faktörü | SFP+ | Çalışma sıcaklığı | 0 ila 70°C (32 ila 158°F) |
| dalga boyu | 1270nm -TX/1330nm -RX | Maksimum Erişim | 10km |
| bağlayıcı | Tek yönlü LC | Elyaf Türü | tek modlu fiber |
| LD Tipi | DFB | PD Tipi | TOPLU İĞNE |
| Besleme gerilimi | 3.3V | Besleme Akımı | 280mA (Tip.) |
| TX Gücü | -5 ~ +1dBm | Hassasiyet @11.88Gbps | < -11dB |
| Hassasiyet @ 5,94Gbps | < -13dB | Hassasiyet @ 2.97Gbps | < -13dB |
| yok olma oranı | >3.5dB | Alıcı Aşırı Yükü | > 1.0dBm |
| Güç tüketimi | ≤1.0W | Garanti | 3 yıl |
| OEM/ODM | Desteklenen | Ağırlık | 0.025kg |
| protokoller | SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1(HD-SDI) ve ST 259 (SD-SDI). | ||
Tanım
Gigaopto'nun GTS-B239A-10DC'si, tek modlu bir fiber üzerinden 10 km'ye kadar ulaşan 12G-SDI çift yönlü iletim bağlantıları için tasarlanmıştır.
SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M ve DVB-ASI ile uyumludur.11.8Gbps'ye kadar destekler ve HD-SDI, 3G-SDI, 6G-SDI ve 12G-SDI için patolojik kalıpları iletmek üzere özel olarak tasarlanmıştır.
Alıcı-verici üç bölümden oluşur: bir DFB lazer, bir trans-empedans ön yükselticisi (TIA) ile entegre bir PIN fotodiyot, Reclocker ve bir MCU kontrolörü.Alıcı-verici, SFP Çok Kaynaklı Sözleşme (MSA) ile uyumludur, çalışırken takma özelliğine izin vermek için SFP+ 20 pinli konektöre sahiptir.Dijital teşhis işlevleri, bir I2C arayüzü aracılığıyla kullanılabilir.
Özellikler
Başvuru
PIN Tanımı
