Ürün ayrıntıları:
|
| Öğe adı: | 12G-SDI BiDi SFP+ | Veri hızı: | 12G |
|---|---|---|---|
| dalga boyu: | 1330nm -TX/1270nm -RX | bağlayıcı: | tek yönlü LC |
| Maksimum Kablo İletimi: | 10km | OEM/ODM: | Desteklenen |
| Anahtar Kelimeler 1: | 12G-SDI BIDI Optik Alıcı-Verici, | Anahtar kelimeler 2: | 12G Çift Yönlü SFP+ |
| Vurgulamak: | SMPTE Video SFP Alıcı-Verici,13T Video SFP Alıcı-Verici,BIDI Optik Alıcı-Verici |
||

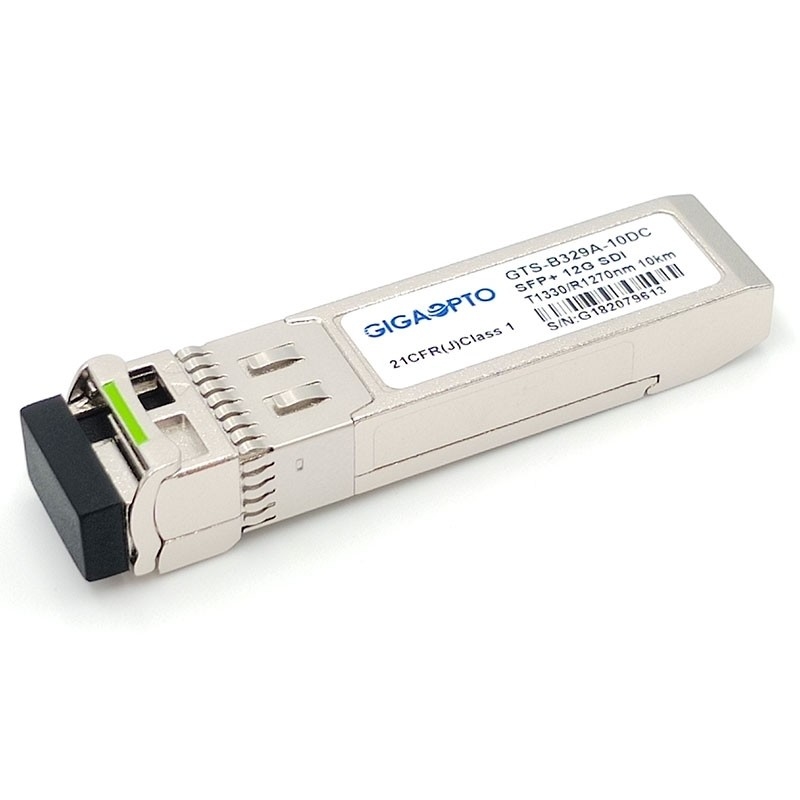

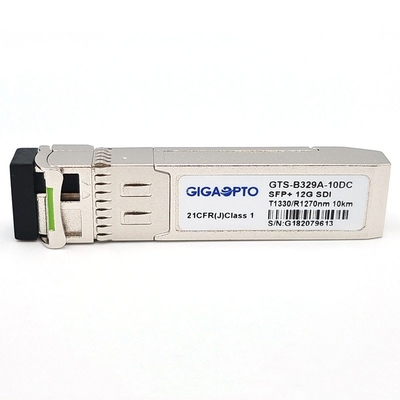

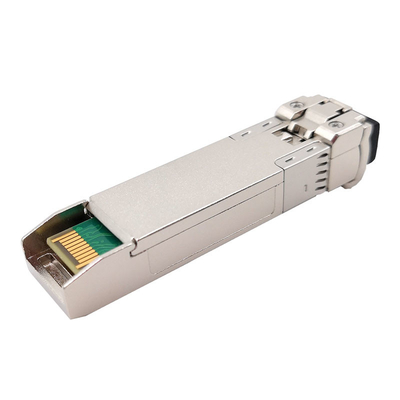

10KM BiDi 1330nm/1270nm 12G-SDI SFP+ Optik Alıcı-Verici MSA Pin Çıkışı
Fonksiyonel Özellikler
| Ürün adı | 12G UHD Video SFP'si | Veri hızı | 0.27~11.88Gbps |
| Modül Tipi | alıcı-verici | MSA/MSA olmayan | MSA |
| Paketleme | SFP+ | Ticari Sıcaklık | 0 ila 70°C (32 ila 158°F) |
| dalga boyu | 1330nm -TX/1270nm -RX | Maksimum uzaklık | 10km |
| Arayüz | Tek yönlü LC | medya | tek modlu fiber |
| verici | DFB | Alıcı | TOPLU İĞNE |
| Güç kaynağı gerilimi | +3.3V | Akım | 280mA (Tipik.) |
| Ortalama Çıkış Gücü | -5~+1dBm | RX Hassasiyeti@11.88Gbps | < -11dB |
| RX Hassasiyeti @ 5,94Gbps | < -13dB | RX Hassasiyeti @ 2.97Gbps | < -13dB |
| yok olma oranı | >3.5dB | RX Doygunluğu | > 1,0 dBm |
| Güç tüketimi | ≤1.0W | Dijital Teşhis | Destek |
| OEM/ODM | Evet | Garanti | 3 yıl |
| protokoller | SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1(HD-SDI) ve ST 259 (SD-SDI). | ||
Tanım
Gigaopto'nun GTS-B329A-10DC 12G BiDi SFP+ Optik alıcı-vericisi, dalga boyu 1330nm TX/1270nm RX ile SMF üzerinden 10 km'ye kadar ulaşan 12G-SDI çift yönlü iletim bağlantıları için tasarlanmıştır.
11.8Gbps'ye kadar destekler ve HD-SDI, 3G-SDI, 6G-SDI ve 12G-SDI için patolojik kalıpları iletmek üzere özel olarak tasarlanmıştır.
Alıcı-verici üç bölümden oluşur: bir DFB lazer, bir trans-empedans ön yükselticisi (TIA) ile entegre bir PIN fotodiyot, Reclocker ve bir MCU kontrolörü.Alıcı-verici, SFP Çok Kaynaklı Sözleşme (MSA) ile uyumludur, çalışırken takma özelliğine izin vermek için SFP+ 20 pinli konektöre sahiptir.
Modül, iletim gücü, lazer öngerilim akımı, modül sıcaklığı ve besleme gerilimi dahil olmak üzere çalışma koşulları ve durumu hakkında dijital tanılama bilgileri sağlar.Kalibrasyon ve alarm/uyarı eşik verileri yazılır ve dahili belleğe (EEPROM) kaydedilir.
Özellikler
Başvuru
PIN Tanımı
