Ürün ayrıntıları:
|
| Ürün adı: | 12G-SDI CWDM SFP+ | Veri hızı: | 12G |
|---|---|---|---|
| dalga boyu: | 1270~1450nm CWDM | bağlayıcı: | Dubleks LC |
| Mesafe: | 20km | Garanti: | 3 yıl |
| Anahtar Kelimeler 1: | 12G UHD-SDI CWDM SFP+ | Anahtar Kelimeler 2: | 12G CWDM Video SFP+ optik alıcı-verici |
| Vurgulamak: | 12G SDI Video Optik Alıcı-Verici,1450nm Video Optik Alıcı-Verici,CWDM Optik Alıcı-Verici |
||
12G SDI SMPTE CWDM SFP+ 1270nm-1450nm 20km SMF Çift LC MSA
Fonksiyonel Özellikler
| Ürün adı | 12G-SDI CWDM SFP | Veri hızı | 0.27~11.88Gbps |
| Modül Tipi | alıcı-verici | MSA/MSA olmayan | MSA |
| Form faktörü | SFP+ | Sıcaklık | 0 ila 70°C (32 ila 158°F) |
| dalga boyu | CWDM (1270~1450)nm | Maksimum uzaklık | 20km |
| bağlayıcı | Dubleks LC | medya | tek modlu fiber |
| Lazer Tipi | DFB CWDM | PD Tipi | TOPLU İĞNE |
| Besleme gerilimi | 3.3V | Besleme Akımı | 300mA (Maks) |
| TX Gücü | -1 ~ 2dBm | Hassasiyet @11.88Gbps | < -11dB |
| Enerji bütçesi | 13dB | Hassasiyet @ 5,94Gbps | < -13dB |
| Güç tüketimi | ≤1.0W | Hassasiyet @ 2.97Gbps | < -15dB |
| acil. | >3.5dB | Alıcı Aşırı Yükü | > 1.0dBm |
| OEM/ODM | Desteklenen | Garanti | 3 yıl |
| protokoller | SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1(HD-SDI) ve ST 259 (SD-SDI). | ||
12G-SDI CWDM SFP+ 1270nm~1450nm Alıcı-Verici Serisinin Ürün Açıklaması
Gigaopto'nun GTS-Cxx9A-10DC serisi, SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M ve DVB-ASI'de tanımlandığı gibi optik seri dijital sinyalleri iletmek/almak için tasarlanmış tek modlu bir alıcı-verici modülüdür.11.8Gbps'ye kadar destekler ve HD-SDI, 3G-SDI, 6G-SDI ve 12G-SDI için patolojik kalıpları iletmek üzere özel olarak tasarlanmıştır.Maksimum bağlantı, 1270nm'den 1450nm kanalına kadar CWDM dalga boyu aracılığıyla Tek Modlu Fiber (SMF) üzerinden 20 km'ye kadar ulaşır.

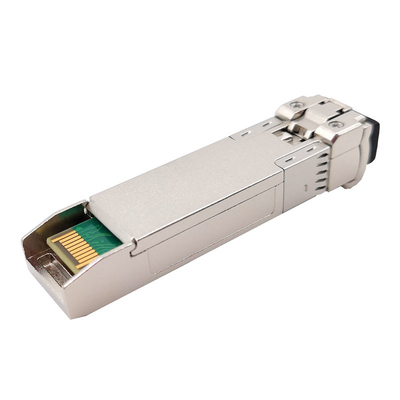

Alıcı-verici üç bölümden oluşur: bir DFB lazer, bir trans-empedans ön yükselticisi (TIA) ile entegre bir PIN fotodiyot, Reclocker ve bir MCU kontrolörü.Alıcı-verici, SFP Çok Kaynaklı Sözleşme (MSA) ile uyumludur, çalışırken takma özelliğine izin vermek için SFP+ 20 pinli konektöre sahiptir.Dijital teşhis işlevleri, bir I2C aracılığıyla kullanılabilir.
Özellikler

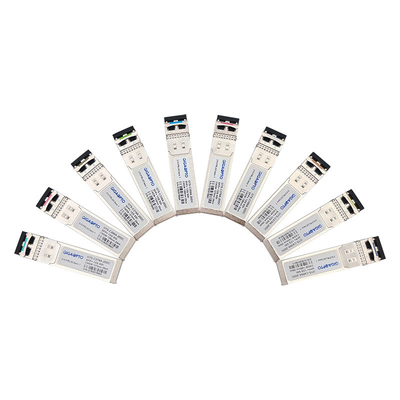

Sipariş Bilgileri
| Parça Numarası | Tanım | CWDM Kanalı | Maksimum Erişim |
| GTS-C279A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Çift LC MSA | 1270nm | 20km |

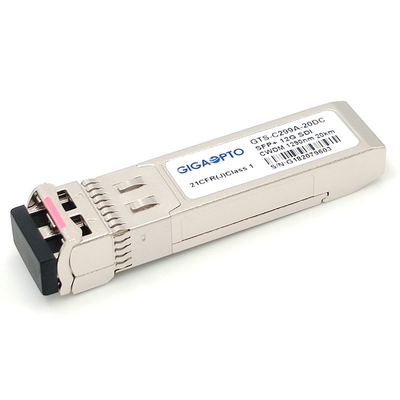

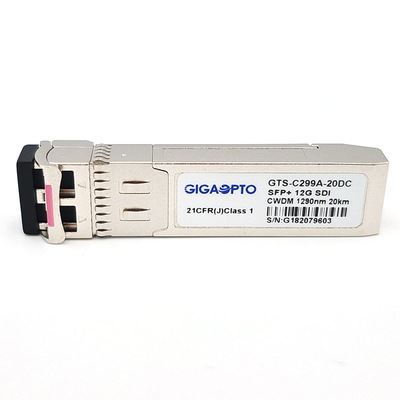

| GTS-C299A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Çift LC MSA | 1290nm | 20km |
| GTS-C319A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Çift LC MSA | 1310nm | 20km |
| GTS-C339A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Çift LC MSA | 1330nm | 20km |
| GTS-C359A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Çift LC MSA | 1350nm | 20km |
| GTS-C379A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Çift LC MSA | 1370nm | 20km |
| GTS-C399A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Çift LC MSA | 1390nm | 20km |
| GTS-C419A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Çift LC MSA | 1410nm | 20km |
| GTS-C439A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Çift LC MSA | 1430nm | 20km |
| GTS-C459A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Çift LC MSA | 1450nm | 20km |
Başvuru
PIN Tanımı
