Ürün ayrıntıları:
|
| Öğe adı: | 6G SDI BIDI Çift Vericiler | Hız: | 50Mb/sn - 5,94Gb/sn |
|---|---|---|---|
| teknoloji: | Bir BOSA, BIDI'de Çift TX | Merkez Dalga Boyu: | 1310nm_TX1/1490nm_TX2 |
| optik konektör: | LC Tek yönlü | Kablo uzunluğu: | 10km |
| MSA/MSA Olmayan: | MSA olmayan |

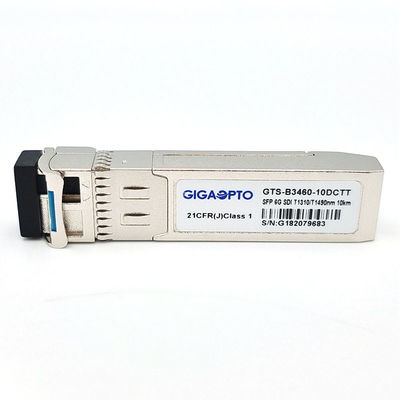

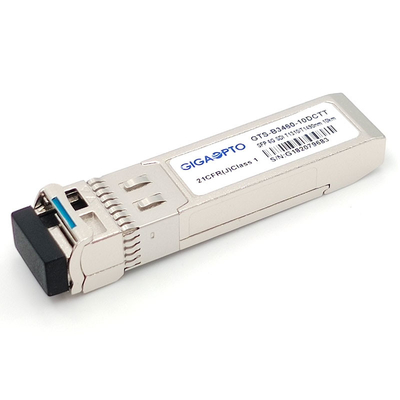

6G SDI SMPTE SFP TX1310nm TX1490nm 10km SMF BIDI LC Çift Vericiler Modüller MSA Olmayan
Fonksiyonel Özellikler
| Öğe adı | 6G SDI SMPTE SFP Çift Verici | P/N | GTS-B3460-10DCTT |
| Modül Tipi | BOSA'da Çift TX, 1 fiber | Maksimum Bit Hızı | 5,94 Gb/sn |
| Form faktörü | SFP BIDI | Çevre | Çalışma -5 ila 70°C |
| Merkez Dalga Boyu (TX) | 1310nm_TX1/1490nm_TX2 | Maksimum Fiber Mesafesi | 10km @ 9/125μm SMF |
| Arayüz | Simpleks LC UPC | Kablo tipi | Tek modlu fiber |
| verici | DFB | Alıcı Parçası | Yok |
| Güç kaynağı gerilimi | 3.3V | Besleme Akımı | 500mA (Maks) |
| TX Çıkış Gücü (dBm) | -8~0 dBm | yok olma oranı | >3.5dB |
| Dijital Teşhis | Destek (varsayılan) | Pin Ataması | MSA Olmayan Pin Çıkışı |
| Başvuru | SD/HD/3G/6G SDI | ||
Tanım
Gigaopto'nun GTS-B3460-10DCTT'si, SMPTE 297-2006'da tanımlandığı gibi optik seri dijital sinyalleri iletmek için tasarlanmış 1 fiber Çift Yönlü çift kanallı verici modülüdür.143Mb/s'den 5.94Gb/s'ye kadar olan veri hızlarını destekler. Bu ikili verici modülü, SMPTE 259M, SMPTE 344M,SMPTE 292M,SMPTE 424M ve ST-2081 seri hızları için SDI patolojik modellerinin varlığında sağlam performans için özel olarak tasarlanmıştır. .
Çalışırken takma özelliğine izin vermek için SFP 20 pimli konektöre sahiptir.İki bağımsız 1310 nm ve 1490 nm lazer vericisi vardır.6Gb/s patolojik sinyallerle maksimum 10 km mesafeye ulaşılabilir.
Özellikler
Ticari: -5°C~70°C
Başvuru
Standart
Toplu iğneDtanım
| Toplu iğneNumara | Sembol | Ad/Açıklama | Güç Sırası | Notlar |
| 1 | VeeT | Verici Toprak | 1 inci | |
| 2 | Kuzey Kore | Bağlı değil | 3 üncü | |
| 3 | Kuzey Kore | Bağlı değil | 3 üncü | |
| 4 | MOD_ABS | Modül Yok, Modülde VeeT'ye Bağlan | 3 üncü | 1 |
| 5 | SCL | 2 Telli Seri Arayüz Saat Hattı, LVTTL-I | 3 üncü | 2 |
| 6 | SDA | 2 Telli Seri Arabirim Veri Hattı, LVTTL-I/O | 3 üncü | 2 |
| 7 | VeeT | Verici Toprak | 1 inci | |
| 8 | TD2+ |
Verici(1310nm) Tersine Çevirilmemiş VERİ girişi. AC Bağlantılı.CML-I |
3 üncü | |
| 9 | TD2- |
Verici(1310nm) Tersine çevrilmiş VERİ girişi. AC Bağlantılı.CML-I |
3 üncü | |
| 10 | TX2_DIS |
Verici(1310nm) Devre Dışı Giriş, LVTTL-I Yüksek: Verici kapalı Düşük: Verici açık |
3 üncü | 3 |
| 11 | VeeR | Alıcı Toprak | 1 inci | |
| 12 | Kuzey Kore | Bağlı değil | 3 üncü | |
| 13 | Kuzey Kore | Bağlı değil | 3 üncü | |
| 14 | VeeT | Verici Toprak | 1 inci | |
| 15 | VccT | Verici Güç Kaynağı | 2. | |
| 16 | VccT | Verici Güç Kaynağı | 2. | |
| 17 | VeeT | Verici Toprak | 1 inci | |
| 18 | TD1+ |
Verici (1490nm) Tersine Çevirilmemiş VERİ girişi. AC Bağlantılı.CML-I |
3 üncü | |
| 19 | TD1- |
Verici (1490nm) Tersine çevrilmiş VERİ girişi. AC Bağlantılı.CML-I |
3 üncü | |
| 20 | TX1_DIS |
Verici (1490nm) Devre Dışı, LVTTL-I Yüksek: Verici kapalı Düşük: Verici açık |
3 üncü | 4 |
Güç Sırası: Çalışırken takma sırasında sabitleme sırasını sabitleyin.
Not 1.MOD_ABS, modül içinde VeeT'ye bağlanır.
Not 2.SDA&SCL (I2C), ana kart üzerinde 4.7k - 10kΩ dirençlerle çekilecektir.
Not 3.Modül içinde 4.7k - 10kΩ direnç ile Tx2_DIS VccT'ye çekilir.
Not 4.Modül içinde 4.7k - 10kΩ direnç ile Tx1_DIS VccT'ye çekilir.
Paket Anahattı
Boyutlar milimetre cinsindendir.Aksi belirtilmedikçe tüm boyutlar ±0,1 mm'dir.(Birim: mm)
