Ürün ayrıntıları:
|
| Ürün adı: | 6G SDI BIDI Alıcı-Verici | Maksimum Bit Hızı: | 5,94 Gb/sn |
|---|---|---|---|
| Paket/Teknoloji: | SFP 1 fiber Çift Yönlü | optik konektör: | tek yönlü LC |
| Maksimum erişim: | 10km | anahtar kelimeler: | 6Gbps Video BIDI Alıcı-Verici Modülü |
6G SDI SMPTE SFP BIDI LC TX1550nm RX1310nm 10km Alıcı-Verici Modülleri MSA
Ürün Açıklaması

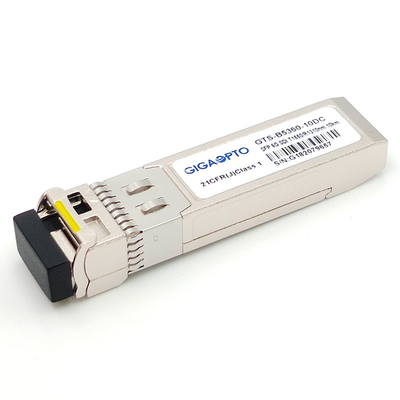

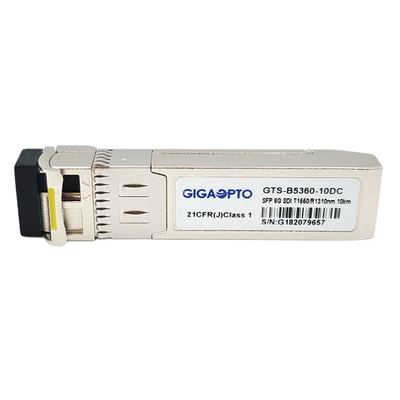

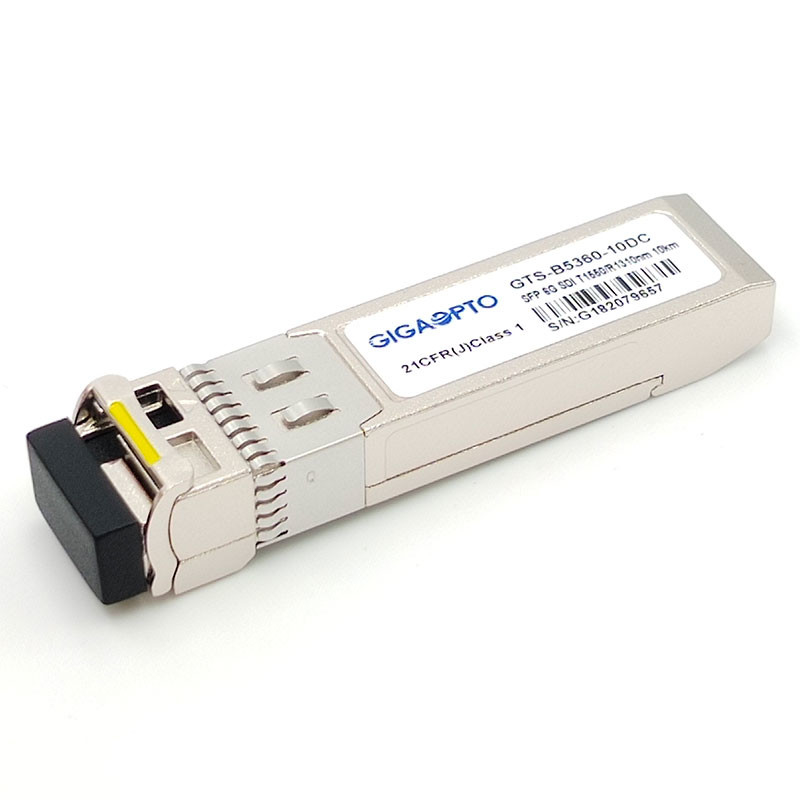

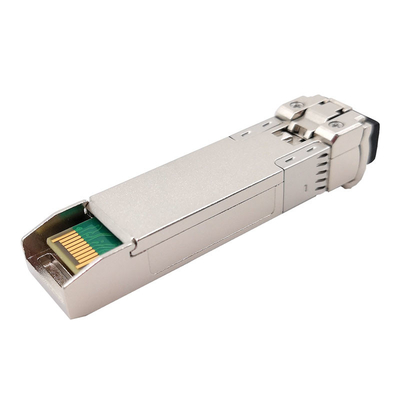

Gigaopto'nun GTS-B5360-10DC'si, video iletim uygulamaları için tasarlanmış bir fiber Çift Yönlü SFP optik alıcı-verici modülüdür.
Alıcı-verici, 50Mbps'den 5.94Gbps'ye kadar veri hızlarını iletmek/almak için tasarlanmıştır ve SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M ve ST-2081 seri hızı için SDI patolojik modellerini destekler, 6Gbps patolojik ile maksimum 10 km mesafeye ulaşılabilir tek yönlü LC konektörlü tek modlu fiber (SMF) üzerinden sinyaller
Alıcı-verici üç bölümden oluşur: 1310nm DFB lazer vericisi, trans-empedans ön yükselticisi (TIA), Reclocker ve bir MCU denetleyicisi ile entegre 1550nm PIN fotodiyot.Alıcı-verici, SFP Çok Kaynaklı Sözleşme (MSA) ile uyumludur, çalışırken takma özelliğine izin vermek için SFP+ 20 pinli konektöre sahiptir.Dijital teşhis işlevleri, bir I2C aracılığıyla kullanılabilir.
Fonksiyonel Özellikler
| Ürün | 6G SDI BIDI Alıcı-Verici | Parça Numarası | GTS-B5360-10DC |
| Maksimum Bit Hızı | 5,94 Gb/sn | MSA Pin Çıkışı | Evet |
| Modül Tipi | alıcı-verici | Çalışma sıcaklığı | 0°C ila 70°C /-40°C ila +85°C |
| Merkez Dalga Boyu | TX1310nm /RX1550nm | Maksimum uzaklık | 10km |
| Bağlayıcı / Lehçe | Simpleks LC UPC | medya | Tek modlu fiber |
| Verici Bileşeni | DFB BiDi | Alıcı Bileşeni | TOPLU İĞNE |
| Güç kaynağı gerilimi | 3.3V | Toplam Akım (Tipik) | 200mA |
| TX Çıkış Gücü | -6~+1dBm | RX Hassasiyeti | < -14dB |
| yok olma oranı | >7.0dB | izleme | Evet |
| Video Patolojik Modeller Desteği | varsayılan | Ağırlık | 25 gram |
| Başvuru | 4K Video (6G Ultra-SDI) Optik Sinyal İletimi,SMPTE 424M/297M (1080p-2.97Gbps),SMPTE 292M/297M(HDTV–1.485Gbps),SMPTE 259M/297M(SDTV–270Mbps),6Gbps'ye Kadar Optik Bağlantı | ||
Özellikler
0°C ila +70°C
-40°C ila +85°C
Uygulamalar
PIN Tanımı
