Ürün ayrıntıları:
|
| Ürün adı: | 6G SMPTE BIDI SFP | Bit Hızı: | 50Mbps~5.94Gbps |
|---|---|---|---|
| Paket/Teknoloji: | SFP 1 fiber | bağlayıcı: | LC Tek yönlü |
| Ulaşmak: | 10km | anahtar kelimeler: | 6G TX1310nm/RX1550nm |
6G SDI SMPTE SFP BIDI LC TX1310nm RX1550nm 10km Alıcı-Verici Modülleri MSA
Ürün Açıklaması

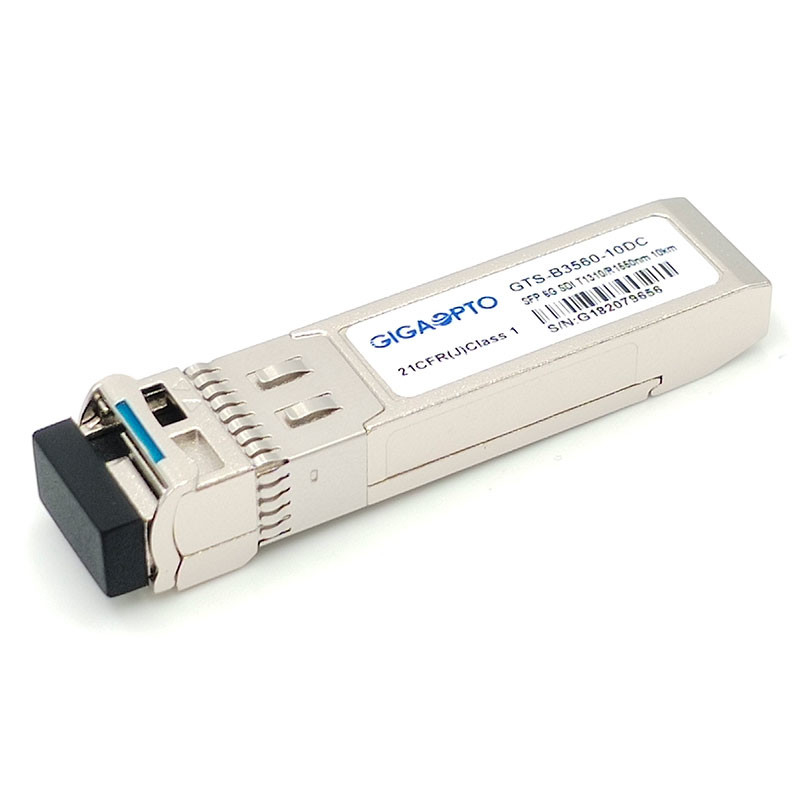

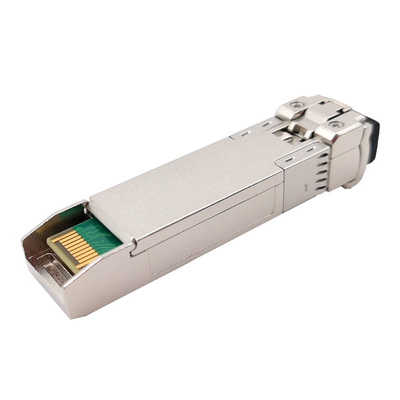

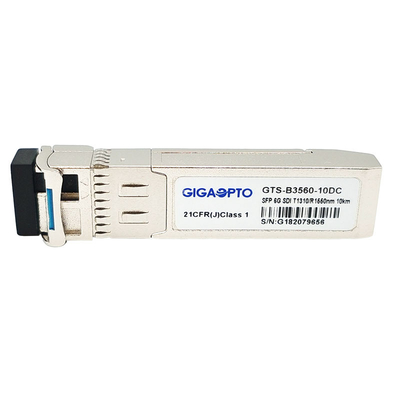

Gigaopto'nun GTS-B3560-10DC'si, video iletim uygulamaları için tasarlanmış bir fiber Çift Yönlü SFP optik alıcı-verici modülüdür.
Alıcı-verici, 50Mbps'den 5.94Gbps'ye kadar veri hızlarını iletmek/almak için tasarlanmıştır ve SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M ve ST-2081 seri hızı için SDI patolojik modellerini destekler, 6Gbps patolojik ile maksimum 10 km mesafeye ulaşılabilir tek yönlü bir LC konektörlü tek modlu bir fiber (SMF) üzerinden sinyaller.
Alıcı-verici üç bölümden oluşur: 1310nm DFB lazer vericisi, trans-empedans ön yükselticisi (TIA), Reclocker ve bir MCU denetleyicisi ile entegre 1550nm PIN fotodiyot.Alıcı-verici, SFP Çok Kaynaklı Sözleşme (MSA) ile uyumludur, çalışırken takma özelliğine izin vermek için SFP+ 20 pinli konektöre sahiptir.Dijital teşhis işlevleri, bir I2C aracılığıyla kullanılabilir.
Fonksiyonel Özellikler
| Ürün | 6G Video BiDi SFP | Parça Numarası | GTS-B3560-10DC |
| Maksimum Veri Hızı | 5,94 Gb/sn | MSA Pin Çıkışı | Evet |
| Modül Tipi | Verici + Alıcı | Çalışma sıcaklığı. | 0°C ila 70°C /-40°C ila +85°C |
| Merkez Dalga Boyu | 1310nm-TX/1550nm-RX | Fiber İletim | 10km |
| Arayüz /Lehçe | Simpleks LC UPC | Elyaf Türü | SMF G.652 |
| Verici Tipi | DFB BiDi | Alıcı Tipi | TOPLU İĞNE |
| Güç kaynağı gerilimi | 3.3V | Toplam Akım (Tipik) | 200mA |
| TX Optik Güç | -6~+1dBm | Duyarlılık Al | < -14dB (PRBS 223-1, BER=1E-12 ) |
| yok olma oranı | >7.0dB | Dijital Teşhis | Evet |
| Video Patolojik Kalıpları | Varsayılan olarak destek | Ağırlık | 0.025kg |
| Başvuru | SD/HD/3G/6G SDI | ||
Özellikler
0°C ila +70°C
-40°C ila +85°C
Uygulamalar
PIN Tanımı
