Ürün ayrıntıları:
|
| Ürün adı: | 6G SDI CWDM Alıcı-Verici | Veri hızı: | 50Mbps~6Gbps |
|---|---|---|---|
| paket: | SFP | Arayüz: | LC Dubleks |
| Fiber Erişimi: | 20km | anahtar kelimeler: | 6G UHD-SDI Alıcı-Verici |

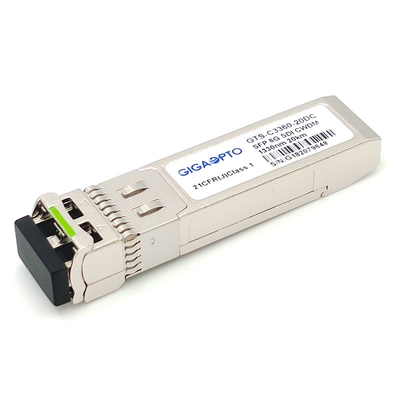

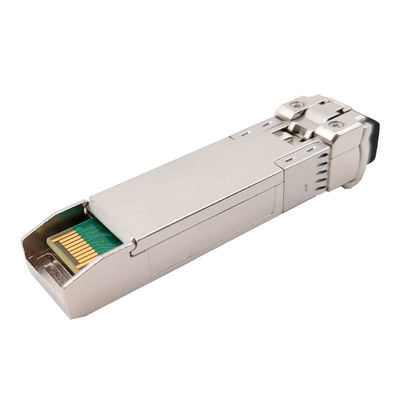

6 GBpsCWDM 1270nm - 1450nmSD için Video Alıcı-Verici Modülü/HD/3G/6G/SDI
Ürün Açıklaması6G-SDI CWDM SFP 1270nm~1450nm Alıcı-Verici Serisi
Bu 6Gbps video alıcı-verici serisi, iki kanallı video iletim uygulamaları için yüksek performanslı, uygun maliyetli modüldür.
50Mbps'den 5.94Gbps'ye kadar veri hızlarını destekler ve SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M ve ST-2081 seri hızları için SDI patolojik modellerinin varlığında sağlam performans için özel olarak tasarlanmıştır.Tekli üzerinden 20 km'ye kadar bir maksimum bağlantı -Mod Fiber (SMF) 1270nm'den 1450nm kanalına kadar CWDM dalga boyu ile.
Alıcı-verici üç bölümden oluşur: bir DFB lazer, bir trans-empedans ön yükselticisi (TIA) ile entegre bir PIN fotodiyot, Reclocker ve bir MCU kontrolörü.Alıcı-verici, SFP Çok Kaynaklı Sözleşme (MSA) ile uyumludur, çalışırken takma özelliğine izin vermek için SFP+ 20 pinli konektöre sahiptir.Dijital teşhis işlevleri, bir I2C aracılığıyla kullanılabilir.
Fonksiyonel Özellikler
| Ürün adı | 6G Video CWDM SFP | Bit Hızı | 50 Mbit/sn - 5,94 Gbit/sn |
| Modül Tipi | Verici + Alıcı | MSA/MSA Olmayan Pin Çıkışı | MSA |
| Form faktörü | SFP | Çalışma sıcaklığı | Ticari /Endüstriyel |
| Dalga Boyu Kanalı | CWDM (1270~1450)nm | Bulaşma | 20km |
| Optik Konektör | Dubleks LC | Kablo tipi | G.652 SMF |
| LD Tipi | DFB CWDM | PD Tipi | TOPLU İĞNE |
| Besleme gerilimi | 3.3V | Besleme Akımı | 400mA (Maks) |
| TX Gücü | -6~0dBm | Alıcı Duyarlılığı | < -14dB |
| yok olma oranı | >7.0dB | Alıcı Aşırı Yükü | > 0,5dBm |
| Dijital Teşhis | Desteklenen | Garanti | 3 yıl |
| Video Patolojik Modeller Desteği | evet | Ağırlık | 0.025kg |
| Başvuru | SD/HD/3G/6G SDI | ||
Özellikler
0°C ila +70°C
-40°C ila +85°C
Uygulamalar
Sipariş Bilgileri

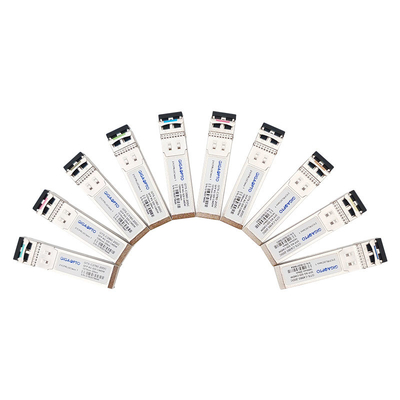

| Parça Numarası | Tanım | Veri hızı | CWDM Kanalı | Kablo Mesafesi | Mandal Rengi |
| GTS-C2760-20DC | 6G SDI CWDM DFB SFP Modülü 1270nm PIN 20km SMF Çift LC MSA | 6Gb/sn | 1270nm /-C27 | 20km | Açık mor |
| GTS-C2960-20DC | 6G SDI CWDM DFB SFP Modülü 1290nm PIN 20km SMF Çift LC MSA | 6Gb/sn | 1290nm/ -C29 | 20km | Gökyüzü mavi |
| GTS-C3160-20DC | 6G SDI CWDM DFB SFP Modülü 1310nm PIN 20km SMF Çift LC MSA | 6Gb/sn | 1310nm/ -C31 | 20km | Sarı yeşil |

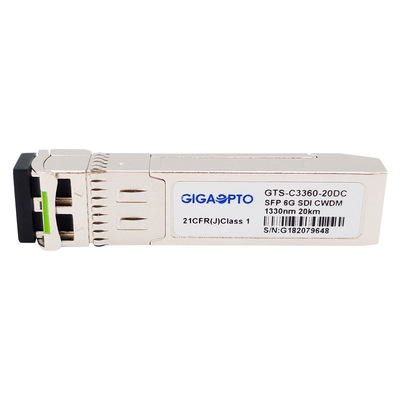

| GTS-C3360-20DC | 6G SDI CWDM DFB SFP Modülü 1330nm PIN 20km SMF Çift LC MSA | 6Gb/sn | 1330nm/ -C33 | 20km | sarı hardal |
| GTS-C3560-20DC | 6G SDI CWDM DFB SFP Modülü 1350nm PIN 20km SMF Çift LC MSA | 6Gb/sn | 1350nm/ -C35 | 20km | Pembe |
| GTS-C3760-20DC | 6G SDI CWDM DFB SFP Modülü 1370nm PIN 20km SMF Çift LC MSA | 6Gb/sn | 1370nm/ -C37 | 20km | Bej |
| GTS-C3960-20DC | 6G SDI CWDM DFB SFP Modülü 1390nm PIN 20km SMF Çift LC MSA | 6Gb/sn | 1390nm/ -C39 | 20km | Beyaz |
| GTS-C4160-20DC | 6G SDI CWDM DFB SFP Modülü 1410nm PIN 20km SMF Çift LC MSA | 6Gb/sn | 1410nm/ -C41 | 20km | Gümüş |
| GTS-C4360-20DC | 6G SDI CWDM DFB SFP Modülü 1430nm PIN 20km SMF Çift LC MSA | 6Gb/sn | 1430nm/ -C43 | 20km | Siyah |
| GTS-C4560-20DC | 6G SDI CWDM DFB SFP Modülü 1450nm PIN 20km SMF Çift LC MSA | 6Gb/sn | 1450nm/ -C45 | 20km | Sarı portakal |
PIN Tanımı
