Ürün ayrıntıları:
|
| öğe: | 3G SFP BiDi Çift Alıcılar | Veri hızı: | 50Mbps-2.97Gbps |
|---|---|---|---|
| Tip: | BOSA'da Çift Alıcı | Merkez Dalga Boyu: | RX1_1310nm/RX2_1550nm |
| bağlayıcı: | LC Tek yönlü | Mesafe: | 10km |
| Pin-Atama: | MSA Olmayan Pin Çıkışı | OEM/ODM: | Mevcut |
3Gbps Çift Yönlü 1310nm/1550nm çift alıcı dijital video/ses sfp modülü SD-SDI, HD-SDI ve 3G-SDI için Video Patolojik Modellerini Destekler MSA Olmayan Pinout 10km LC DDM
Fonksiyonel Özellikler
| Ürün adı | 3G-SDI BiDi Çift Alıcılar | Bant genişliği (Gbps) | 50 Mbit/sn - 2.97 Gbit/sn |
| Form faktörü | 1-Fiber'de SFP 2RX | Pin Ataması | MSA Olmayan Pin Çıkışı |
| Video Patolojik Kalıpları | Destek | Sıcaklık | Çalışma:0 - 70°C (32 - 158°F) |
| Merkez Dalga Boyu (RX) | 1310nm -RX1/1550nm-RX2 | Bulaşma | 10km |
| Arayüz | Simpleks LC Yuvası | Elyaf Türü | SMF |
| vericiBölüm | Yok | Alıcı Tipi | PIN (BOSA'da 2*PIN) |
| Güç kaynağı gerilimi | 3.3V | Besleme Akımı(Maks) | 200mA |
| protokoller | SFP MSA'sı | Alıcı Aşırı Yükü | > 0dBm |
| Alıcı Hassasiyeti (PRBS) | SD-SDI:<-20dBm;HD-SDI:<-20dBm;3G-SDI:<-20dBm | ||
| Alıcı Hassasiyeti(Patolojik) | SD-SDI:<-16dBm;HD-SDI:<-15dBm;3G-SDI:<-14dBm | ||
| Dijital Teşhis | Destek | Garanti | 3 yıl |
| OEM/ODM | Destek | MTBF | 1.000.000 Saat |
| Başvuru | SMPTE 297-2006 Uyumlu Elektrik-Optik Arayüzler | ||
| HDTV/SDTV Servis Arayüzleri | |||
Bağlantı Mesafesi
| Parça Numarası | SDI | Veri hızı | Maksimum Bağlantı Mesafesi |
| GTS-B3530-10DCRR | 3G-SDI | 2.97Gb/sn | 10km |
| HD-SDI | 1.485Gb/sn | 21km | |
| SD-SDI | 270 Mb/sn | 30km |
Tanım

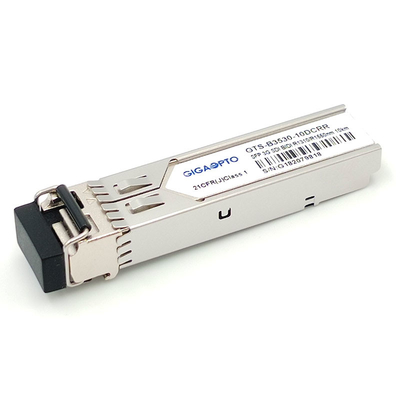

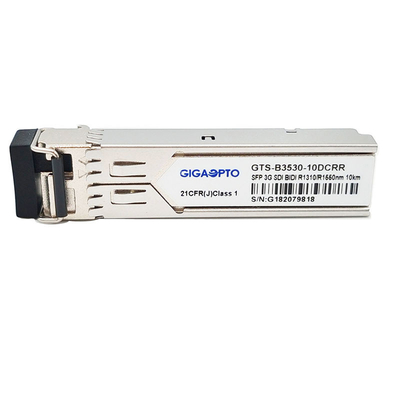

GTS-B3530-10DCRR, SMPTE 297-2006'da tanımlandığı gibi optik seri dijital sinyalleri iletmek için tasarlanmış 1 fiber Çift Yönlü çift kanallı bir alıcı modülüdür.50Mb/s'den 2.97Gb/s'ye kadar veri hızlarını destekler.Bu ikili alıcı modülü, SMPTE 259M, SMPTE 344M, SMPTE 292M ve SMPTE 424M seri hızları için SDI patolojik modellerinin varlığında sağlam performans için özel olarak tasarlanmıştır.
Çalışırken takma özelliğine izin vermek için SFP 20 pimli konektöre sahiptir.İki bağımsız 1310 nm ve 1550 nm lazer alıcısı ile birliktedir.Her alıcı, verici olarak GTS-B3530-10DCTT kullanıldığında 30 km'ye kadar tek modlu fiber ile 50 Mb/s'den 2.97 Gb/s'ye kadar sinyal alabilir.3Gb/s patolojik sinyallerle maksimum 10 km mesafeye ulaşılabilir.
Özellikler
Başvuru
PIN Tanımı
