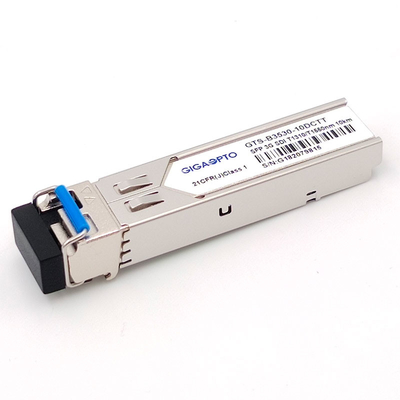

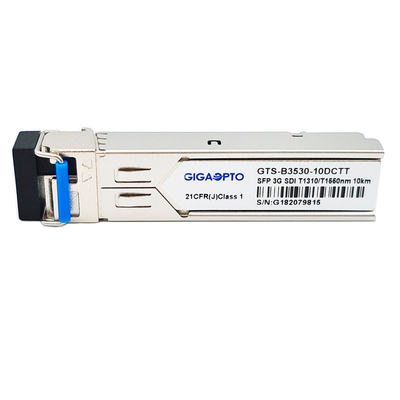

3G-SDI 1-Fiber BiDi Çift Vericiler 1310nm/1550nm 10km Video Patolojik Modeller Modülü MSA Olmayan Pin Çıkışı

3G-SDI 1-Fiber BiDi Çift Vericiler 1310nm/1550nm 10km Video Patolojik Modeller Modülü MSA Olmayan Pin Çıkışı
3G-SDI 1-Fiber BiDi Çift Vericiler 1310nm/1550nm 10km Video Patolojik Modeller Modülü MSA Olmayan Pin Çıkışı 3G-SDI 1-Fiber BiDi Çift Vericiler 1310nm/1550nm 10km Video Patolojik Modeller Modülü MSA Olmayan Pin Çıkışı 3G-SDI 1-Fiber BiDi Çift Vericiler 1310nm/1550nm 10km Video Patolojik Modeller Modülü MSA Olmayan Pin Çıkışı 3G-SDI 1-Fiber BiDi Çift Vericiler 1310nm/1550nm 10km Video Patolojik Modeller Modülü MSA Olmayan Pin Çıkışı

Büyük resim :  3G-SDI 1-Fiber BiDi Çift Vericiler 1310nm/1550nm 10km Video Patolojik Modeller Modülü MSA Olmayan Pin Çıkışı

Ürün ayrıntıları:
Menşe yeri: Shenzhen Çin
Marka adı: Gigaopto
Sertifika: CE, FCC, ROHS, ISO9001, ISO14000, MSDS, REACH, CP65, TUV, UL
Model numarası: GTS-B3530-10DCTT
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Fiyat: negotiable
Ambalaj bilgileri: Tek Paket, Tepsi başına 10 veya 20 adet, kutu başına 30 veya 50 veya 100 adet, karton başına 400 vey
Teslim süresi: 1-5 iş günü
Ödeme koşulları: T/T, L/C, Western Union
Yetenek temini: 50.000 adet/ay

3G-SDI 1-Fiber BiDi Çift Vericiler 1310nm/1550nm 10km Video Patolojik Modeller Modülü MSA Olmayan Pin Çıkışı

Açıklama
Ürün adı: 3G SFP BiDi Çift Vericiler Bant genişliği (Gbps): 50Mbit/sn-2.97Gbit/sn
Tip: 1 fiber bağlantı noktasında Çift Vericiler Merkez Dalga Boyu: TX_1 1310nm/TX_2 1550nm
bağlayıcı: LC Tek yönlü Mesafe: 10km
Pin-Atama: MSA olmayan Garanti: 3 yıl

3Gbps Çift Yönlü 1310nm/1550nm çift verici dijital video/ses sfp modülü SD-SDI, HD-SDI ve 3G-SDI için video patolojik modellerini destekler MSA Olmayan Pinout 10km LC DDM





Fonksiyonel Özellikler



Ürün adı 1 Fiber BiDi Çift Verici P/N (Parça No.) GTS-B3530-10DCTT
Bit Hızı (Gbps) 50Mb/sn - 2.97Gb/sn Pin Ataması MSA Olmayan Pin Çıkışı
Modül Tipi Çift Vericiler Çalışma sıcaklığı 0 ila 70°C / -20 ila 85°C
Merkez Dalga Boyu (TX) TX_1 1310nm/TX_2 1550nm Maksimum Elyaf Uzunluğu 10km
Optik Konektör Simpleks LC yuvası medya SMF
Verici Tipi DFB BiDi Alıcı Bileşeni Yok
Güç kaynağı gerilimi 3.3V Besleme Akımı (Maks) 300mA
Tx_1 1310nm Çıkış Gücü -5~0dBm yok olma oranı >5dB
Tx_2 1550nm Çıkış Gücü -8~-3dBm Garanti süresi 3 yıl
Video Patolojik Modeller Desteği Evet OEM/ODM Evet
protokoller SFP MSA ,SFF-8472,RoHS,CE,FCC
Başvuru SD/HD/3G SDI



Parça Numarası SDI Veri hızı Maksimum Bağlantı Mesafesi
GTS-B3530-10DCTT 3G-SDI 2.97Gb/sn 10km
HD-SDI 1.485Gb/sn 21km
SD-SDI 270 Mb/sn 30km





Tanım



GTS-B3530-10DCTT, SMPTE 297-2006'da tanımlandığı gibi optik seri dijital sinyalleri iletmek için tasarlanmış 1 fiber Çift Yönlü çift kanallı bir verici modülüdür.50Mb/s'den 2.97Gb/s'ye kadar olan veri hızlarını destekler. Bu ikili verici modülü, SMPTE 259M, SMPTE 344M,SMPTE 292M ve SMPTE 424M seri hızları için SDI patolojik modellerinin varlığında sağlam performans için özel olarak tasarlanmıştır.

Çalışırken takma özelliğine izin vermek için SFP 20 pimli konektöre sahiptir.İki bağımsız 1310 nm ve 1550 nm lazer vericisi vardır.Her verici, alıcı olarak GTS-B3530-10DCRR kullanıldığında 30 km'ye kadar tek modlu fiber ile 50 Mb/s'den 2,97 Gb/s'ye kadar sinyal iletebilir.3Gb/s patolojik sinyallerle maksimum 10 km mesafeye ulaşılabilir.





Özellikler



  • SD/HD/3G-SDI SFP Alıcı-Verici
  • SMPTE 297-2006 Uyumlu
  • Simplex LC ile 1-Fibre BIDI Çift Vericiler
  • 50 Mb/s'den 2.97 Gb/s'ye kadar bant genişliği
  • 3G-SDI için 10 km'ye kadar Optik Bağlantı
  • SD-SDI, HD-SDI ve 3G-SDI için Video Patolojik Modellerini Destekleyin
  • BiDI DFB Çift Vericiler 1310nm-TX_1 ve 1550nm-TX_2
  • Çalışırken takılabilir SFP ayak izi
  • İki Bağımsız TTL Lazer Devre Dışı Bırakma Girişi
  • I2C arayüzü aracılığıyla kullanılabilen Dijital Teşhis işlevleri
  • +3.3V tek güç kaynağı
  • Düşük güç tüketimi
  • Ticari çalışma durumu sıcaklık aralığı: 0℃ ila 70℃
  • RoHS uyumlu ve Kurşunsuz



Başvuru



  • 3G-SDI/HD-SDI/SD-SDI Elektrik-Optik Dönüştürücü
  • 3G-SDI/HD-SDI/SD-SDI Optik-Elektrik Dönüştürücü
  • HD Kamera veya Monitör Sistemi
  • Yüksek yoğunluklu dijital video yönlendiriciler ve anahtarlar



PIN Tanımı



3G-SDI 1-Fiber BiDi Çift Vericiler 1310nm/1550nm 10km Video Patolojik Modeller Modülü MSA Olmayan Pin Çıkışı 0
