3G-SDI SFP CWDM Tek Verici Modülü 1270nm-1610nm 40KM SMF LC DDM MSA Olmayan

3Gbps Video SFP Optik VericiCWDM 1270nm-1610nm 40km SMF LC Patolojik Modeller için Destek Sinyalleri DDM MSA Olmayan Pinout

Fonksiyonel Özellikler

Tanım

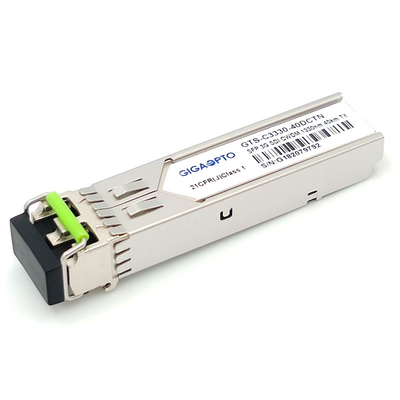

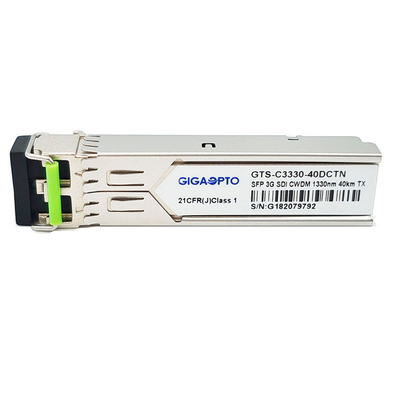

Gigaopto'nun GTS-Cxx30-40DCTN SMPTE 3G CWDM SFP Verici Modülü, tek yönlü bir LC konektörü ile 1270nm'den 1610nm'ye (her adımda 20nm) bir CWDM dalga boyu kanalı aracılığıyla bir SMF üzerinden 40km'den fazla tek kanallı video iletim uygulamaları için tasarlanmıştır.50Mb/s'den 2.97Gb/s'ye kadar veri hızlarını destekler.Bu verici, SMPTE 259M, SMPTE 344M, SMPTE 292M ve SMPTE 424M seri hızları için SDI patolojik modellerinin varlığında sağlam performans için özel olarak tasarlanmıştır.

Bu verici iki bölümden oluşur: bir DFB lazer vericisi ve MCU kontrol ünitesi.Tüm modüller, sınıf I lazer güvenlik gereksinimlerini karşılar.

Sipariş Bilgileri

Özellikler

• SD-SDI, HD-SDI ve 3G-SDI için video patolojik modellerini destekler
• SMPTE 297-2006 Uyumlu
• 50Mb/s'den 3Gb/s'ye ve 40km'ye kadar SMF'ye kadar güçlü, hatasız sinyal iletimi

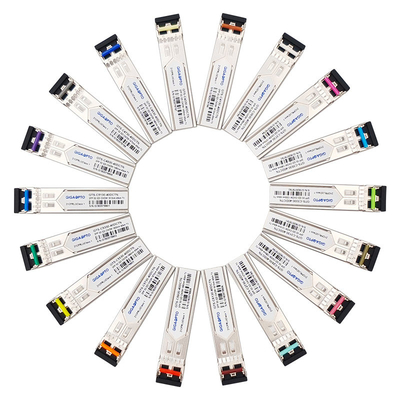

• 18CH CWDM DFB lazer
• MSA Olmayan Pin Çıkışı
• Düşük EMI için metal muhafaza
• Dijital Teşhis İzleme
• RoHS ile uyumlu
• +3.3V tek güç kaynağı
• Çalışma kasası sıcaklığı: Standart : 0 ila +70°C

Başvuru

• 3G-SDI/HD-SDI/SD-SDI Elektrik-Optik Dönüştürücü
• 3G-SDI/HD-SDI/SD-SDI Optik-Elektrik Dönüştürücü
• Uzak dijital ekran veya güvenlik gözetim sistemleri
• Profesyonel video yayını
• Dijital sinema sistemi

PIN Tanımı

Not: Sinema ve Televizyon Mühendisleri Derneği, SMPTE'nin kısaltması olup, patolojik desenli yüksek tanımlı video sinyallerini işlemek için standartlara sahiptir.SMPTE'nin standartları şu anda 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) ve 424M (3G-SDI) gerektirir.

SMPTE 297-2006: Bu standart, çeşitli veri hızlarında SDI sinyallerinin iletimi ve alımı için fiber optik arayüzü tanımlar: 3G ~ 12G

SMPTE 259M: 143 - 360 Mb/sn

SMPTE 344M: 540 Mb/sn

SMPTE 292: 1.485 ve 1.485/1.001 Gb/sn

SMPTE 424M: 2,97 ve 2,97/1,001 Gb/sn

Bu bit hızları, saniyede 50 veya 60 kare hızında 1080p video için yeterlidir.
