Ürün ayrıntıları:
|
| Ürün adı: | SMPTE 3G CWDM SFP Verici | Bant genişliği (Gbps): | 50M - 3G |
|---|---|---|---|
| Modül tipi: | Tek TX | dalga boyu: | 1270~1610nm CWDM TX 18 Kanal |
| optik konektör: | LC | Bulaşma: | 40km |
| Pin Ataması: | MSA | DDM: | Desteklenen |
| Vurgulamak: | 3Gbps Video SFP Alıcı-Verici,SMF Video SFP Alıcı-Verici,SMF SFP Alıcı-Verici |
||

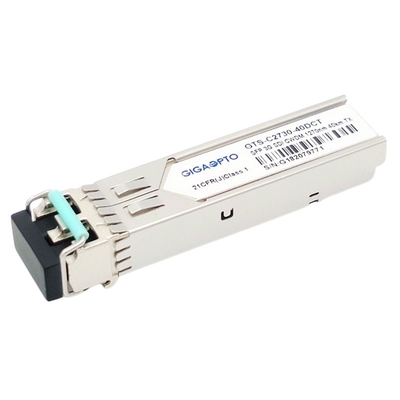

3G-SDI/HD-SDI/SD-SDISFP CWDM 1270nm-1610nm Video Patolojik Modelleri Tek Verici Modülü 40km SMF LC DDM MSA
Fonksiyonel Özellikler
| Ürün adı | SMPTE 3G CWDM SFP Verici | Parça / No. | GTS-Cxx30-40DCT |
| Bant genişliği (Gb/sn) | 50Mb/sn - 2.97Gb/sn | Pin Ataması | MSA |
| Modül Tipi | Sadece verici | Sıcaklık aralığı | 0 ila 70°C |
| Merkez Dalga Boyu (TX) | CWDM C27-C61 Kanalı | Maksimum uzaklık | 40km |
| bağlayıcı | LC Tek Yönlü | medya | Tek modlu fiber |
| Verici Tipi | CWDM DFB Lazer | Alıcı Tipi | Yok |
| Güç kaynağı gerilimi | 3.3V | Mevcut (Tipik) | 350mA |
| TX Gücü | -2~+3 dBm | yok olma oranı | >5.0dB |
| patolojik paternler | Evet | DDM | Evet |
| OEM/ODM | Desteklenen | MTBF | 1.000.000 Saat |
| Uygulamalar | SMPTE 297-2006 Uyumlu Elektrik-Optik Arayüzler | ||
| HDTV/SDTV Servis Arayüzleri | |||
Tanım
Gigaopto'nun GTS-Cxx30-40DCT SMPTE 3G CWDM SFP Verici Modülü, tek yönlü bir LC konektörü ile 1270nm'den 1610nm'ye (her adımda 20nm) bir CWDM dalga boyu kanalı aracılığıyla bir SMF üzerinden 40KM'den fazla tek kanallı video iletim uygulamaları için tasarlanmıştır.50Mb/s'den 2.97Gb/s'ye kadar veri hızlarını destekler.Bu verici, SMPTE 259M, SMPTE 344M, SMPTE 292M ve SMPTE 424M seri hızları için SDI patolojik modellerinin varlığında sağlam performans için özel olarak tasarlanmıştır.
Bu verici iki bölümden oluşur: bir DFB lazer vericisi ve MCU kontrol ünitesi.Tüm modüller, sınıf I lazer güvenlik gereksinimlerini karşılar.
Sipariş Bilgileri

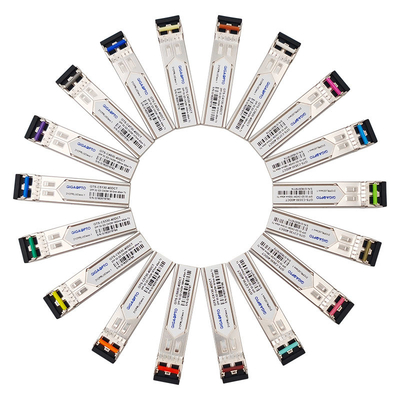

| Parça Numarası | Açıklama - 3G DVI CWDM Tek TX | CWDM Kanalı | Ulaşmak | PIN-Ataması | Mandal Rengi |

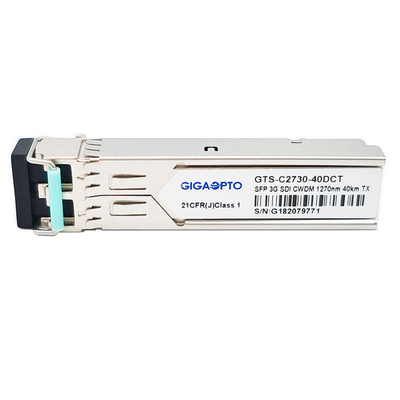

| GTS-C2730-40DCT | 3G-SDI SFP CWDM Tek Verici Modülleri | 1270nm / -C27 | 40km | MSA | Açık mor |
| GTS-C2930-40DCT | 3G-SDI SFP CWDM Tek Verici Modülleri | 1290nm/ -C29 | 40km | MSA | Gökyüzü mavi |
| GTS-C3130-40DCT | 3G-SDI SFP CWDM Tek Verici Modülleri | 1310nm/ -C31 | 40km | MSA | Sarı yeşil |
| GTS-C3330-40DCT | 3G-SDI SFP CWDM Tek Verici Modülleri | 1330nm/ -C33 | 40km | MSA | sarı hardal |
| GTS-C3530-40DCT | 3G-SDI SFP CWDM Tek Verici Modülleri | 1350nm/ -C35 | 40km | MSA | Pembe |
| GTS-C3730-40DCT | 3G-SDI SFP CWDM Tek Verici Modülleri | 1370nm/ -C37 | 40km | MSA | Bej |
| GTS-C3930-40DCT | 3G-SDI SFP CWDM Tek Verici Modülleri | 1390nm/ -C39 | 40km | MSA | Beyaz |
| GTS-C4130-40DCT | 3G-SDI SFP CWDM Tek Verici Modülleri | 1410nm/ -C41 | 40km | MSA | Gümüş |
| GTS-C4330-40DCT | 3G-SDI SFP CWDM Tek Verici Modülleri | 1430nm/ -C43 | 40km | MSA | Siyah |
| GTS-C4530-40DCT | 3G-SDI SFP CWDM Tek Verici Modülleri | 1450nm/ -C45 | 40km | MSA | Sarı portakal |
| GTS-C4730-40DCT | 3G-SDI SFP CWDM Tek Verici Modülleri | 1470nm / -C47 | 40km | MSA | Gri |
| GTS-C4930-40DCT | 3G-SDI SFP CWDM Tek Verici Modülleri | 1490nm/ -C49 | 40km | MSA | Vlolet |
| GTS-C5130-40DCT | 3G-SDI SFP CWDM Tek Verici Modülleri | 1510nm/ -C51 | 40km | MSA | Mavi |
| GTS-C5330-40DCT | 3G-SDI SFP CWDM Tek Verici Modülleri | 1530nm/ -C53 | 40km | MSA | Yeşil |
| GTS-C5530-40DCT | 3G-SDI SFP CWDM Tek Verici Modülleri | 1550nm/ -C55 | 40km | MSA | Sarı |
| GTS-C5730-40DCT | 3G-SDI SFP CWDM Tek Verici Modülleri | 1570nm/ -C57 | 40km | MSA | Turuncu |
| GTS-C5930-40DCT | 3G-SDI SFP CWDM Tek Verici Modülleri | 1590nm/ -C59 | 40km | MSA | Kırmızı |
| GTS-C6130-40DCT | 3G-SDI SFP CWDM Tek Verici Modülleri | 1610nm/ -C61 | 40km | MSA | Kahverengi |
Özellikler
Başvuru
PIN Tanımı
