Ürün ayrıntıları:
|
| Ürün adı: | 3G-SDI CWDM SFP TX | Veri Hızı (Gbps): | 50M - 3G |
|---|---|---|---|
| Modül tipi: | Tek Verici | dalga boyu: | 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆 |
| bağlayıcı: | LC yuvası | Bulaşma: | 20km |
| Pin Ataması: | MSA | Garanti: | 3 yıl |
| Anahtar Kelimeler 1: | 3Gbps DVI SFP'si | Anahtar kelimeler 2: | CWDM Video Tek Verici |
| Vurgulamak: | DVI Video SFP Alıcı-Verici,CWDM Video SFP Alıcı-Verici,CWDM SFP Verici |
||
MSA3G-SDI/HD-SDI/SD-SDICWDM 1270nm-1610nm SFP Video Patolojik Modelleri Tek Verici Modülü 20km SMF LC DDM
Fonksiyonel Özellikler
| Ürün adı | 3G-SDI CWDM SFP TX | P/N(Parça No.) | GTS-Cxx30-20DCT |
| Bant genişliği | 50Mb/sn - 2.97Gb/sn | Pin Ataması | MSA |
| Modül Tipi | Tek Verici | Sıcaklık | 0 ila 70°C (32 ila 158°F) |
| Merkez Dalga Boyu (TX) | 1270nm~1610nm | Ulaşmak | 20km |
| bağlayıcı tipi | LC Yuvası | Elyaf Türü | SMF |
| Verici Tipi | CWDM DFB Lazer | Alıcı Tipi | Yok |
| patolojik paternler | Varsayılan olarak destek | DDM | Desteklenen |
| OEM/ODM | Desteklenen | Garanti | 3 yıl |
| Uygulamalar | HD-SDI /SD-SDI /3G-SDI | ||
Tanım
Gigaopto'nun GTS-Cxx30-20DCT 3G Video SFP Single-TX Modülü, tek yönlü bir LC konektörü ile 1270nm'den 1610nm'ye (her adımda 20nm) bir CWDM dalga boyu kanalı aracılığıyla bir SMF üzerinden 20KM'den fazla tek kanallı video iletim uygulamaları için tasarlanmıştır.50Mb/s'den 2.97Gb/s'ye kadar veri hızlarını destekler.Bu verici, SMPTE 259M, SMPTE 344M, SMPTE 292M ve SMPTE 424M seri hızları için SDI patolojik modellerinin varlığında sağlam performans için özel olarak tasarlanmıştır.
Bu verici iki bölümden oluşur: bir DFB lazer vericisi ve MCU kontrol ünitesi.Tüm modüller, sınıf I lazer güvenlik gereksinimlerini karşılar.
Sipariş Bilgileri

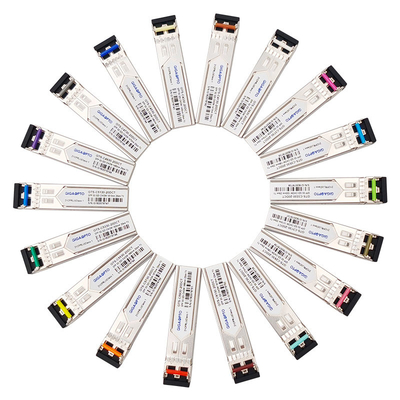

| Parça Numarası | Açıklama - 3G DVI CWDM Tek TX | CWDM Kanalı | Ulaşmak | MSA | Mandal Rengi |
| GTS-C2730-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP Tek Verici Modülü | 1270nm / -C27 | 20km | MSA | Açık mor |
| GTS-C2930-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP Tek Verici Modülü | 1290nm/ -C29 | 20km | MSA | Gökyüzü mavi |
| GTS-C3130-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP Tek Verici Modülü | 1310nm/ -C31 | 20km | MSA | Sarı yeşil |
| GTS-C3330-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP Tek Verici Modülü | 1330nm/ -C33 | 20km | MSA | sarı hardal |
| GTS-C3530-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP Tek Verici Modülü | 1350nm/ -C35 | 20km | MSA | Pembe |
| GTS-C3730-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP Tek Verici Modülü | 1370nm/ -C37 | 20km | MSA | Bej |
| GTS-C3930-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP Tek Verici Modülü | 1390nm/ -C39 | 20km | MSA | Beyaz |
| GTS-C4130-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP Tek Verici Modülü | 1410nm/ -C41 | 20km | MSA | Gümüş |
| GTS-C4330-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP Tek Verici Modülü | 1430nm/ -C43 | 20km | MSA | Siyah |
| GTS-C4530-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP Tek Verici Modülü | 1450nm/ -C45 | 20km | MSA | Sarı portakal |
| GTS-C4730-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP Tek Verici Modülü | 1470nm / -C47 | 20km | MSA | Gri |

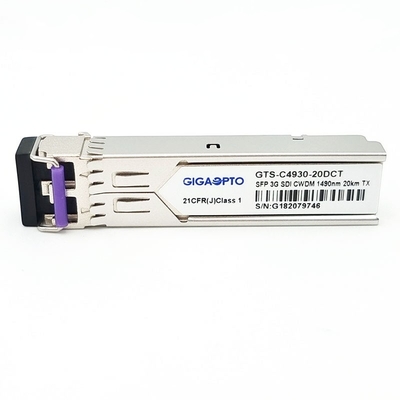

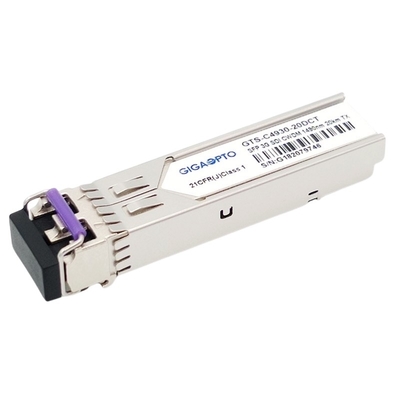

| GTS-C4930-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP Tek Verici Modülü | 1490nm/ -C49 | 20km | MSA | Vlolet |
| GTS-C5130-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP Tek Verici Modülü | 1510nm/ -C51 | 20km | MSA | Mavi |
| GTS-C5330-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP Tek Verici Modülü | 1530nm/ -C53 | 20km | MSA | Yeşil |
| GTS-C5530-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP Tek Verici Modülü | 1550nm/ -C55 | 20km | MSA | Sarı |
| GTS-C5730-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP Tek Verici Modülü | 1570nm/ -C57 | 20km | MSA | Turuncu |
| GTS-C5930-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP Tek Verici Modülü | 1590nm/ -C59 | 20km | MSA | Kırmızı |
| GTS-C6130-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP Tek Verici Modülü | 1610nm/ -C61 | 20km | MSA | Kahverengi |
Özellikler
Başvuru
PIN Tanımı
Not: Sinema ve Televizyon Mühendisleri Derneği, SMPTE'nin kısaltması olup, patolojik desenli yüksek tanımlı video sinyallerini işlemek için standartlara sahiptir.SMPTE'nin standartları şu anda 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) ve 424M (3G-SDI) gerektirir.
SMPTE 297-2006: Bu standart, çeşitli veri hızlarında SDI sinyallerinin iletimi ve alımı için fiber optik arayüzü tanımlar: 3G ~ 12G
SMPTE 259M: 143 - 360 Mb/sn
SMPTE 344M: 540 Mb/sn
SMPTE 292: 1.485 ve 1.485/1.001 Gb/sn
SMPTE 424M: 2,97 ve 2,97/1,001 Gb/sn
Bu bit hızları, saniyede 50 veya 60 kare hızında 1080p video için yeterlidir.
