Ürün ayrıntıları:
|
| Ürün adı: | 3G SMPTE SFP Tek TX | Bit Hızı(Gb/sn): | 50M - 2.97G |
|---|---|---|---|
| Merkez Dalga Boyu: | TX1550nm Alıcısız | Pin Ataması: | MSA OLMAYAN Pin çıkışı |
| Optik Bileşen: | DFB Lazer | Bulaşma: | SMF'de 40KM |
| Video Patolojik Modeller Desteği: | Evet | anahtar kelimeler: | 3G Video Vericisi |
| Vurgulamak: | MSA Olmayan Video SFP Alıcı-Verici,1550nmVideo SFP Alıcı-Verici,SFP TX |
||
SMPTE 3Gb/s SFP Tek Verici 1550nm DFB 40km SD-SDI, HD-SDI ve 3G-SDI için Video Patolojik Modellerini Destekler MSA Olmayan
Fonksiyonel Özellikler
| Ürün adı | 3G SMPTE SFP Tek TX | Parça No. | GTS-L1530-40DCTN |
| Bit Oranı (Gb/sn) | 50M - 2.97G | Pin Ataması | MSA Olmayan Pin Çıkışı |
| Modül Tipi | Yalnızca Verici | Çalışma sıcaklığı. | 0° ila 70° |
| Dalga boyu (TX) | 1550nm | Fiber İletim | 40km |
| bağlayıcı tipi | LC | Elyaf Türü | SMF |
| verici | DFB Lazer | Alıcı | Yok |
| Güç kaynağı gerilimi | 3.3V | Akım (Maks) | 350mA |
| Başlatılan Güç | -2~+3dBm | acil | >5.0dB |
| patolojik paternler | Varsayılan olarak destek | DDM | Evet |
| OEM/ODM | Destek | protokoller | SFP MSA'sı |
| Uygulamalar | SD/HD/3G SDI | ||
Tanım

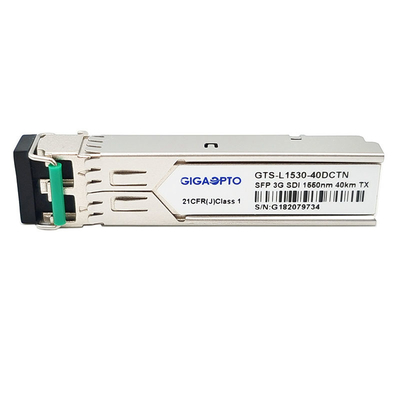

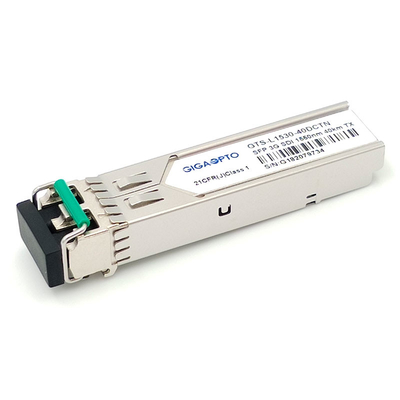

Gigaopto'nun GTS-L1530-40DCTN 3G SMPTE SFP Tek TX Verici Modülü, tek yönlü LC konektörlü 1550nm Dalgaboyu üzerinden tek modlu fiberde 40 km'lik aktarım üzerinden 1 kanallı video aktarım uygulamaları için tasarlanmıştır.50Mb/s'den 2.97Gb/s'ye kadar veri hızlarını destekler.Bu verici, SMPTE 259M, SMPTE 344M, SMPTE 292M ve SMPTE 424M seri hızları için SDI patolojik modellerinin varlığında sağlam performans için özel olarak tasarlanmıştır.
Bu verici iki bölümden oluşur: bir DFB lazer vericisi ve MCU kontrol ünitesi.Tüm modüller, sınıf I lazer güvenlik gereksinimlerini karşılar.
Özellikler
Başvuru
PIN Tanımı
Not: Sinema ve Televizyon Mühendisleri Derneği, SMPTE'nin kısaltması olup, patolojik desenli yüksek tanımlı video sinyallerini işlemek için standartlara sahiptir.SMPTE'nin standartları şu anda 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) ve 424M (3G-SDI) gerektirir.
SMPTE 297-2006: Bu standart, çeşitli veri hızlarında SDI sinyallerinin iletimi ve alımı için fiber optik arayüzü tanımlar: 3G ~ 12G
SMPTE 259M: 143 - 360 Mb/sn
SMPTE 344M: 540 Mb/sn
SMPTE 292: 1.485 ve 1.485/1.001 Gb/sn
SMPTE 424M: 2,97 ve 2,97/1,001 Gb/sn
Bu bit hızları, saniyede 50 veya 60 kare hızında 1080p video için yeterlidir.
