Ürün ayrıntıları:
|
| Ürün adı: | 3G Video SFP Tek-TX Modülü | Bant genişliği(Gb/sn): | 50M - 2.97G |
|---|---|---|---|
| Merkez Dalga Boyu: | TX1550nm RX'siz | Pin Ataması: | MSA Pin-çıkışı |
| optik konektör: | LC yuvası | Ulaşmak: | SMF'de 40KM |
| Sıcaklık: | Reklam | anahtar kelimeler: | Video SFP'si |
| Vurgulamak: | Video SFP Vericisi,3Gbps SFP Vericisi,1550nm SFP Vericisi |
||
MSA 3G-SDI SFP Tx Yalnızca 1550nm 40km Video Patolojik Modelleri Tek Verici Modülü DDM
Fonksiyonel Özellikler
| Ürün adı | 3G Video SFP Tek-TX | P/N | GTS-L1530-40DCT |
| Bit Oranı (Gb/sn) | 2.97G'ye kadar | Pin Ataması | MSA Pin-çıkışı |
| Modül Tipi | Tek Verici | Çalışma sıcaklığı. | 0 ila 70°C |
| Dalga boyu (TX) | 1550nm | Fiber Erişimi | 40km |
| Optik Konektör | LC | Elyaf Türü | Tek modlu fiber |
| verici | DFB Lazer | Alıcı | Yok |
| Güç kaynağı gerilimi | 3.3V | Akım (Maks) | 350mA |
| Başlatılan Güç | -2~+3dBm | acil | >5.0dB |
| patolojik paternler | Varsayılan olarak destek | DDM | İle birlikte |
| OEM/ODM | Evet | protokoller | SFP MSA'sı |
| Uygulamalar | SD/HD/3G SDI | ||
Tanım

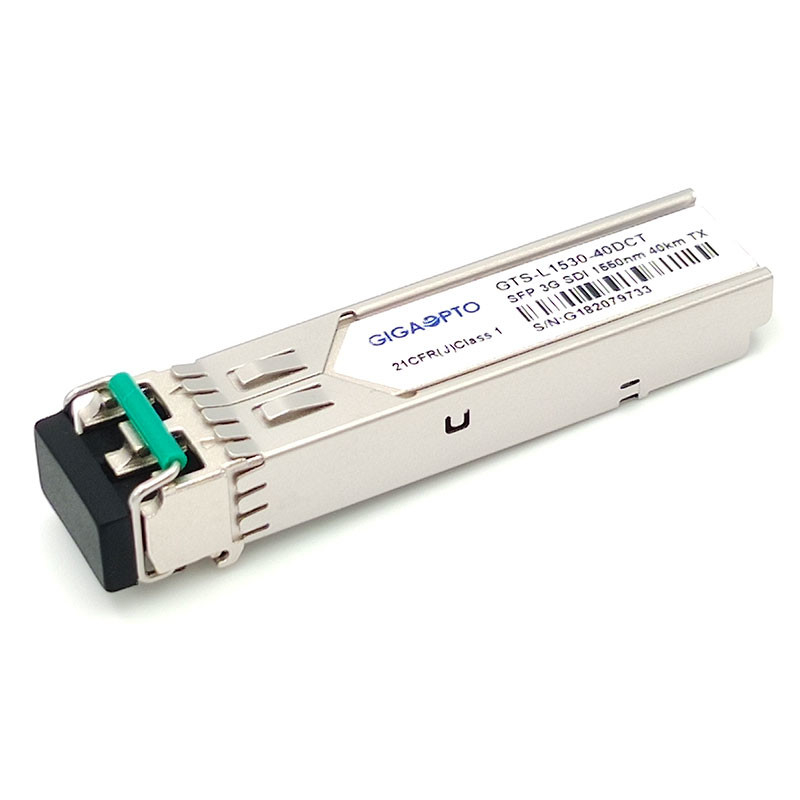

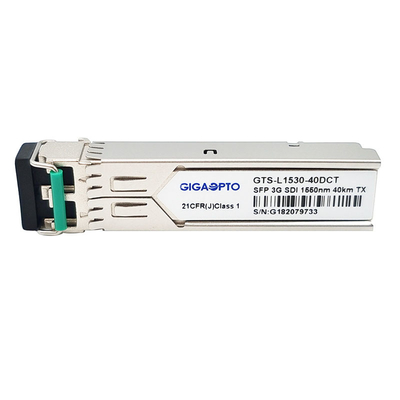

Gigaopto'nun GTS-L1530-40DCT 3G Video SFP Tekli TX Modülü, tek yönlü LC konektörlü 1550nm Dalgaboyu üzerinden SMF üzerinden 40 km'den fazla iletim tek kanallı video iletim uygulamaları için tasarlanmıştır.50Mb/s'den 2.97Gb/s'ye kadar veri hızlarını destekler. Bu verici, SMPTE 259M, SMPTE 344M,SMPTE 292M ve SMPTE 424M seri hızları için SDI patolojik modellerinin varlığında sağlam performans için özel olarak tasarlanmıştır.
Bu verici iki bölümden oluşur: bir DFB lazer vericisi ve MCU kontrol ünitesi.Tüm modüller, sınıf I lazer güvenlik gereksinimlerini karşılar.
Özellikler
Başvuru
PIN Tanımı
Not: Sinema ve Televizyon Mühendisleri Derneği, SMPTE'nin kısaltması olup, patolojik desenli yüksek tanımlı video sinyallerini işlemek için standartlara sahiptir.SMPTE'nin standartları şu anda 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) ve 424M (3G-SDI) gerektirir.
SMPTE 297-2006: Bu standart, çeşitli veri hızlarında SDI sinyallerinin iletimi ve alımı için fiber optik arayüzü tanımlar: 3G ~ 12G
SMPTE 259M: 143 - 360 Mb/sn
SMPTE 344M: 540 Mb/sn
SMPTE 292: 1.485 ve 1.485/1.001 Gb/sn
SMPTE 424M: 2,97 ve 2,97/1,001 Gb/sn
Bu bit hızları, saniyede 50 veya 60 kare hızında 1080p video için yeterlidir.
