Ürün ayrıntıları:
|
| Ürün adı: | 3Gbps Video Tek Verici Modülü | Bant genişliği: | 50Mbps - 2.97Gbps |
|---|---|---|---|
| dalga boyu: | TX-1310nm RX'siz | Pin Ataması: | MSA Olmayan Pin Çıkışı |
| Arayüz: | LC Tek yönlü | Kablo Erişimi: | 40km |
| Sıcaklık: | Reklam | DDMI: | Desteklenen |
| anahtar kelimeler: | 3Gbps Video SFP Optik Verici | ||
| Vurgulamak: | LC Simplex Video SFP Alıcı-Verici,1310nm Video SFP Alıcı-Verici,40km SFP Verici |
||

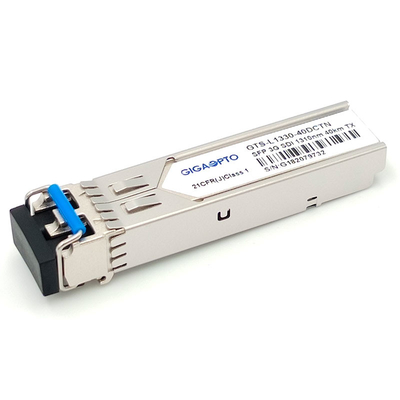

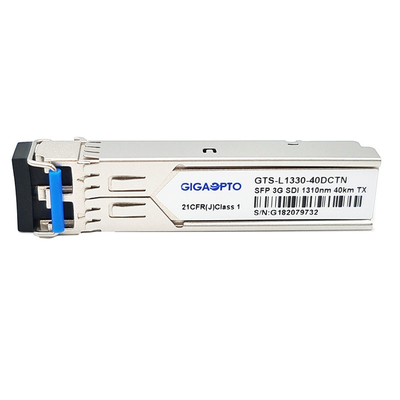

MSA Olmayan 3G-SDI SFP Tx Yalnızca 1310nm 40km Video Patolojik Modelleri SD/HD/3G SDI için Tek Verici Modülü DDM
Fonksiyonel Özellikler
| Ürün adı | 3Gbps Video SFP Tek Verici | P/N | GTS-L1330-40DCTN |
| Bit Oranı | 2,97 Gb/s'ye kadar | Pin Ataması | MSA Olmayan Pin Çıkışı |
| Modül Tipi | Tek TX | C-temp. | 0 ila 70°C |
| Dalga boyu (TX) | 1310nm | Kablo Erişimi | 10km |
| Optik Konektör | LC Tek Yönlü | medya | Tek modlu fiber |
| verici | DFB Lazer | Alıcı Bileşeni | Yok |
| Güç kaynağı gerilimi | 3.3V | Akım (Maks) | 350mA |
| Başlatılan Güç | -2~+3dBm | acil | >5.0dB |
| patolojik paternler | Varsayılan olarak destek | DDM | İle birlikte |
| OEM/ODM | Evet | MTBF | 1.000.000 Saat |
| Uygulamalar | SD/HD/3G SDI | ||
Tanım
Gigaopto'nun GTS-L1330-40DCTN 3G SDI Video SFP Tek Vericisi, tek yönlü LC konektörlü 1310nm Dalgaboyu üzerinden SMF üzerinde 40km mesafeden tek kanallı video iletim uygulamaları için tasarlanmıştır, 50Mb/s'den 2.97Gb/s'ye kadar veri hızlarını destekler.
Bu verici, SMPTE 259M, SMPTE 344M, SMPTE 292M ve SMPTE 424M seri hızları için SDI patolojik modellerinin varlığında sağlam performans için özel olarak tasarlanmıştır.
Bu verici iki bölümden oluşur: bir DFB lazer vericisi ve MCU kontrol ünitesi.Tüm modüller, sınıf I lazer güvenlik gereksinimlerini karşılar.
Çalışırken takma özelliğine izin vermek için SFP 20 pimli konektöre sahiptir, SFP MSA ile tam uyumludur, gerçek zamanlı dijital tanı izleme işlevleri SFF-8472 tarafından varsayılan olarak mevcuttur.
Özellikler
Başvuru
PIN Tanımı
Not: Society of Motion Picture and Television Engineers (SMPTE'nin kısaltması), patolojik desenli yüksek tanımlı video sinyallerini işlemek için standartlara sahiptir.SMPTE'nin standartları şu anda 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) ve 424M (3G-SDI) gerektirir.
SMPTE 297-2006: Bu standart, çeşitli veri hızlarında SDI sinyallerinin iletimi ve alımı için fiber optik arayüzü tanımlar: 3G ~ 12G
SMPTE 259M: 143 - 360 Mb/sn
SMPTE 344M: 540 Mb/sn
SMPTE 292: 1.485 ve 1.485/1.001 Gb/sn
SMPTE 424M: 2,97 ve 2,97/1,001 Gb/sn
Bu bit hızları, saniyede 50 veya 60 kare hızında 1080p video için yeterlidir.
