Ürün ayrıntıları:
|
| Ürün adı: | 3G SDI Verici | Bit Hızı: | 3Gb/sn |
|---|---|---|---|
| Dalga boyu (TX): | 1310nm | Pin Ataması: | MSA |
| optik konektör: | LC | Mesafe: | 10km |
| DDM: | Evet | Garanti: | 3 yıl |
| anahtar kelimeler: | SDI Tek Verici | ||
| Vurgulamak: | 3G Video SFP Alıcı-Verici,TX1310nm Video SFP Alıcı-Verici,HD SDI SFP |
||
3Gb/s 1310nm 10km DOM LC SMF Tek Verici Video Patolojik Modeller Alıcı-Verici Modülü MSA Pin Çıkışı
Fonksiyonel Özellikler
| Ürün adı | 3G HD/SDI SFP Verici | Parça Numarası | GTS-L1330-40DCT |
| Bant genişliği | 50Mbps - 2.97Gbps | Pin Ataması | MSA |
| Modül Tipi | Tek TX | Sıcaklık aralığı | Reklam |
| Merkez Dalga Boyu (TX) | 1310nm | Kablo | 10 kilometre |
| bağlayıcı | LC Tek Yönlü | Fiber Tipi | SMF |
| LD Tipi | DFB Lazer | PD Tipi | Yok |
| Güç kaynağı gerilimi | +3.3V | Toplam Akım (Maks) | 400mA |
| TX Çıkış Gücü | -5~0dBm | acil. | >5.0dB |
| patolojik paternler | İle birlikte | DDMI | Varsayılan olarak desteklenir |
| OEM/ODM | Desteklenen | protokoller | SFP MSA'sı |
| Uygulamalar | SMPTE 259M, SMPTE 344M,SMPTE 292M ve SMPTE 424M | ||
Tanım

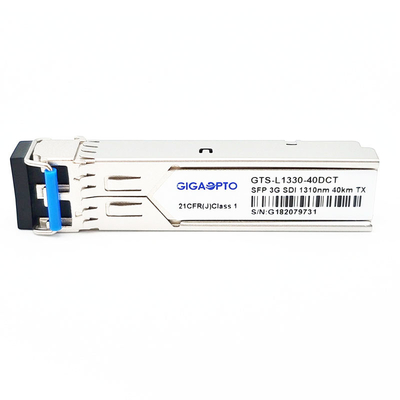

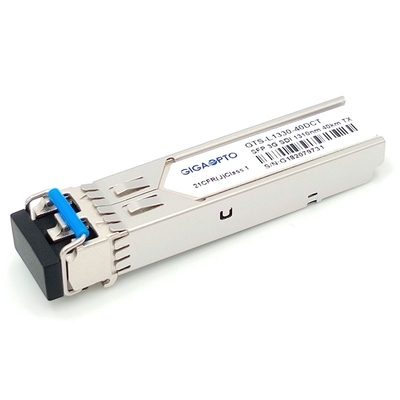

Gigaopto'nun GTS-L1330-40DCT 3G SDI Tek Verici Modülü, SMPTE 297-2006'da tanımlandığı gibi optik seri dijital sinyalleri iletmek için tasarlanmış çift kanallı optik tek modlu bir verici modülüdür.
50Mbps'den 3Gbps'ye kadar destekler ve SMPTE 259M, SMPTE 344M, SMPTE 292M ve SMPTE 424M SDI patolojik modellerini iletmek için özel olarak tasarlanmıştır.
Bu verici iki bölümden oluşur: bir DFB lazer vericisi ve MCU kontrol ünitesi.Tüm modüller sınıf I lazer güvenlik gereksinimlerini karşılar, 50Mbps'den 3Gbps'ye kadar sinyal iletebilir, 3Gbps patolojik sinyallerle 40km'ye kadar iletim sağlar.
SFP MSA, SFF-8472 standartlarıyla tam uyumlu, çalışırken takma özelliğine izin vermek için SFP 20 pimli konektöre sahiptir.Dahili dijital teşhis izleme (DDM), gerçek zamanlı işletim parametrelerine erişim sağlar.
Yüksek çözünürlüklü dijital yayın uygulamaları için uygundur.
Özellikler
Başvuru
PIN Tanımı
Yalnızca HD-SDI SD-SDI 3G-SDI SFP Video TX1310nm 40KM Verici
Not: Sinema ve Televizyon Mühendisleri Derneği, SMPTE'nin kısaltması olup, patolojik desenli yüksek tanımlı video sinyallerini işlemek için standartlara sahiptir.SMPTE'nin standartları şu anda 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) ve 424M (3G-SDI) gerektirir.
SMPTE 297-2006: Bu standart, çeşitli veri hızlarında SDI sinyallerinin iletimi ve alımı için fiber optik arayüzü tanımlar: 3G ~ 12G
SMPTE 259M: 143 - 360 Mb/sn
SMPTE 344M: 540 Mb/sn
SMPTE 292: 1.485 ve 1.485/1.001 Gb/sn
SMPTE 424M: 2,97 ve 2,97/1,001 Gb/sn
Bu bit hızları, saniyede 50 veya 60 kare hızında 1080p video için yeterlidir.
