Ürün ayrıntıları:
|
| Ürün adı: | 3G SDI BiDi SFP Alıcı-Verici | Bit Hızı: | 50 Mb/sn - 2.97 Gb/sn |
|---|---|---|---|
| dalga boyu: | TX1550nm/RX1310nm | Bileşenler: | DFB Lase,PIN |
| bağlayıcı: | tek yönlü LC | Mesafe: | 3G-SDI için 40km |
| Garanti: | 3 yıl | OEM/ODM: | Desteklenen |
| anahtar kelimeler: | 3G Dijital Video SFP | ||
| Vurgulamak: | RX1310nm Verici Alıcı Modülü,TX1550nm Verici Alıcı Modülü,SMPTE SFP |
||

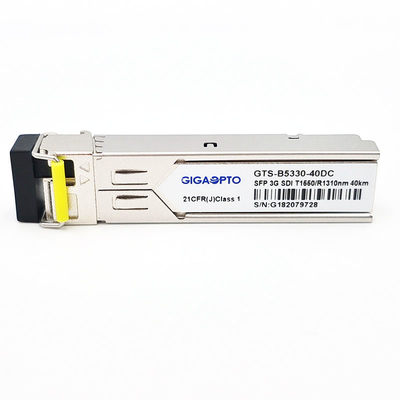

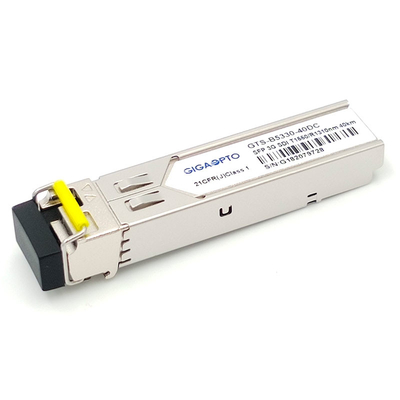

3Gb/s BiDi SFP TX1550nm/RX1310nm 40km Video Patolojik Modeller SD/HD/3G-SDI LC SMF DDM MSA Pinout için Alıcı-Verici Modülü
Fonksiyonel Özellikler
| Ürün adı | 3G SDI BiDi SFP | Parça/Numara | GTS-B5330-40DC |
| Bit Hızı | 50Mb/sn - 2.97Gb/sn | PIN ataması | MSA |
| Modül Tipi | Verici + Alıcı | Sıcaklık | İletişim |
| dalga boyu | TX1550nm/RX1310nm | Fiber Mesafesi | 40km @ G.652 |
| Arayüz | Tek yönlü LC | Elyaf Türü | Tek modlu fiber |
| Verici Tipi | DFB BiDi | Alıcı Tipi | TOPLU İĞNE |
| Besleme gerilimi | 3.3V | Akım (Maks) | 450mA |
| TX Optik Güç | -2~ +3dBm | Rx Hassasiyeti (3G-SDI) | < -18dB (PBRS)2 |
| Rx Hassasiyeti (HD-SDI) | < -21dB (PBRS)2 | ||
| Rx Hassasiyeti (SD-SDI) | < -22dB (PBRS)2 | ||
| yok olma oranı | >5.0dB | Alıcı Doygunluğu | > 0dBm |
| patolojik paternler | varsayılan | Gerçek zamanlı teşhis | Desteklenen |
| OEM/ODM | Desteklenen | protokoller | SFP MSA'sı |
| Uygulamalar | SMPTE 297-2006 Uyumlu Elektrik-Optik Arayüzler Yüksek Yoğunluklu Video Yönlendiriciler | ||
Tanım
Gigaopto'nun GTS-B5330-40DC'si, SMPTE 297-2006'da tanımlandığı gibi optik seri dijital sinyalleri iletmek ve almak için tasarlanmış 1 fiber BiDi SFP optik alıcı-verici modülüdür.
Alıcı-verici, 50Mbps'den 2.97Gbps'ye kadar veri hızlarını iletmek/almak için tasarlanmıştır ve SMPTE 259M, SMPTE 344M, SMPTE 292M ve SMPTE 424M seri hızı için SDI patolojik modellerini destekler, tek bir üzerinden 3Gbps patolojik sinyallerle maksimum 40 km mesafeye ulaşılabilir. -tek yönlü LC konektörlü mod fiber (SMF)
1310nm DFB lazer vericisi ile birlikte.Alıcı bölümü, optik bir başlığa monte edilmiş entegre bir 1550nm dedektör ön yükselticisi ve sınırlayıcı bir yükseltici IC'yi kullanır.
Alıcı-verici, SFP Çok Kaynaklı Sözleşme (MSA) ile uyumludur, çalışırken takma özelliğine izin vermek için SFP+ 20 pinli konektöre sahiptir.Dijital teşhis işlevleri, bir I2C aracılığıyla kullanılabilir.
Not: Bu çift yönlü ünite, başka bir alıcı-verici (bizim GTS-B3530-40DC ) veya tamamlayıcı dalga boylarına sahip ağ ekipmanı ile kullanılmalıdır.
Özellikler
Başvuru
PIN Tanımı
