Ürün ayrıntıları:
|
| Ürün adı: | SD/HD/3G SDI Çift Yönlü SFP Alıcı-Verici | Veri hızı: | 3Gb/sn |
|---|---|---|---|
| dalga boyu: | TX1310nm/RX1550nm | Bileşenler: | DFB + PIN |
| Arayüz: | LC | Ulaşmak: | 3G-SDI için 40km |
| Garanti: | 3 yıl | OEM/ODM: | Desteklenen |
| anahtar kelimeler: | SD/HD/3G SFP BiDi Alıcı-Verici Modülü | ||
| Vurgulamak: | SDI Video SFP Alıcı-Verici,3G Video SFP Alıcı-Verici,SDI Alıcı-Verici |
||

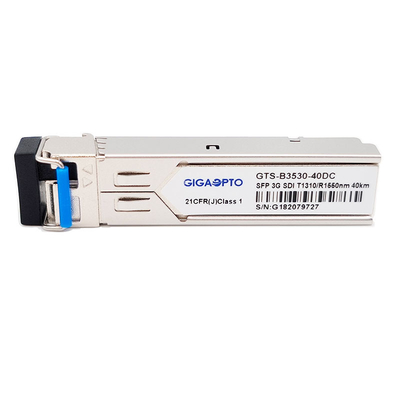

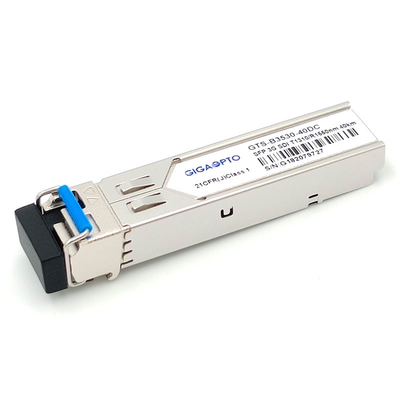

SD/HD/3G SDIVideoSFP BIDILC TX1310nm RX1550nm 40km Alıcı-Verici Modülü MSA
Fonksiyonel Özellikler
| Ürün adı | 3G SDI Çift Yönlü SFP | Parça Numarası | GTS-B3530-40DC |
| Veri hızı | 2,97 Gb/sn | MSA/MSA Olmayan Pin Çıkışı | MSA |
| Modül Tipi | alıcı-verici | Çalışma sıcaklığı. | 0°C ila 70°C |
| dalga boyu | TX1310nm/RX1550nm | Maksimum Optik Mesafe | 40km |
| bağlayıcı | LC Tek Yönlü UPC | Kablo tipi | SMF |
| Verici Tipi | DFB BiDi | Alıcı Tipi | TOPLU İĞNE |
| Güç kaynağı gerilimi | 3.3V | Toplam Akım (Maks) | 450mA |
| TX Optik Güç | -2~ +3dBm | Rx Hassasiyeti (3G-SDI) | < -18dB (PBRS)2 |
| Rx Hassasiyeti (HD-SDI) | < -21dB (PBRS)2 | ||
| Rx Hassasiyeti (SD-SDI) | < -22dB (PBRS)2 | ||
| yok olma oranı | >5.0dB | Aşırı yükleme | > 0dBm |
| patolojik paternler | Destek | DDM | Evet |
| OEM/ODM | Desteklenen | Garanti | 3 yıl |
| Başvuru | Seri Dijital Arayüz (SDI) standardı SMPTE 297-2006 uyumlu elektrik-optik arayüz Uzak dijital ekran veya güvenlik gözetim sistemleri Profesyonel video yayını Dijital sinema sistemi |
||
Tanım
Gigaopto'nun GTS-B3530-40DC'si, SMPTE 297-2006'da tanımlandığı gibi optik seri dijital sinyalleri iletmek ve almak için tasarlanmış 1 fiber BiDi SFP optik alıcı-verici modülüdür.
Alıcı-verici, 50Mbps'den 2.97Gbps'ye kadar veri hızlarını iletmek/almak için tasarlanmıştır ve SMPTE 259M, SMPTE 344M, SMPTE 292M ve SMPTE 424M seri hızı için SDI patolojik modellerini destekler, tek bir üzerinden 3Gbps patolojik sinyallerle maksimum 40 km mesafeye ulaşılabilir. -tek yönlü LC konektörlü mod fiber (SMF)
1310nm DFB lazer vericisi ile birlikte.Alıcı bölümü, optik bir başlığa monte edilmiş entegre bir 1550nm dedektör ön yükselticisi ve sınırlayıcı bir yükseltici IC'yi kullanır.
Alıcı-verici, SFP Çok Kaynaklı Sözleşme (MSA) ile uyumludur, çalışırken takma özelliğine izin vermek için SFP+ 20 pinli konektöre sahiptir.Dijital teşhis işlevleri, bir I2C aracılığıyla kullanılabilir.
Not: Bu çift yönlü ünite, başka bir alıcı-verici (bizim GTS-B5330-40DC ) veya tamamlayıcı dalga boylarına sahip ağ ekipmanı ile kullanılmalıdır.
Özellikler
Başvuru
PIN Tanımı
