Ürün ayrıntıları:
|
| Ürün adı: | 3G SMPTE BiDi Optik Alıcı-Verici | Bant genişliği: | 50Mb/sn - 2.97Gb/sn |
|---|---|---|---|
| dalga boyu: | TX1550nm/RX1310nm | Bileşenler: | DFB Lazer/PIN |
| bağlayıcı: | tek yönlü LC | Mesafe: | 3G-SDI için 10 km |
| Anahtar Kelimeler 1: | SD/HD/3G SFP BiDi Modülü | Anahtar kelimeler 2: | SD/HD/3G yayın SFP'si |
| Vurgulamak: | 3Gb/S Tek Modlu BiDi SFP,10km Tek Modlu BiDi SFP,BiDi SFP Modülü |
||

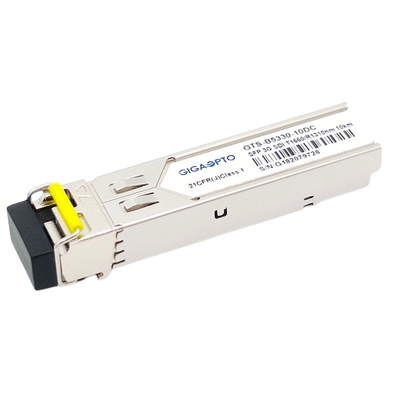

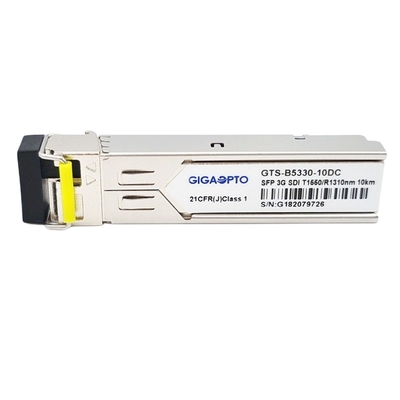

3Gbps MSA SMPTE SFP BiDi TX1550nm/RX1310nm 10km SD/HD/3G-SDI LC SMF DDM için Verici ve Alıcı Modülü
Fonksiyonel Özellikler
| Pürün Adı | 3G SMPTE BiDi SFP | Parça/Numara | GTS-B5330-10DC |
| Bit Hızı | 50Mbit/sn - 2.97Gbit/sn | MSA Pin Çıkışı | Evet |
| Modül Tipi | Verici + Alıcı | Sıcaklık | İletişim |
| dalga boyu | TX1550nm/RX1310nm | Fiber Mesafesi | 10km |
| bağlayıcı | Tek yönlü LC | Elyaf Türü | SMF |
| LD Tipi | DFB BiDi | PD Tipi | TOPLU İĞNE |
| Güç kaynağı gerilimi | 3.3V | Toplam Akım (Tipik) | 200mA |
| TX Gücü (dBm) | -5~0dBm | SMPTE 424M 2,97 Gb/sn için hassasiyet | < -18dBm (Patolojik) |
| SMPTE 292M 1.485 Gb/sn için hassasiyet | < -20dBm (Patolojik) | ||
| yok olma oranı | >5.0dB | Güç-bütçe | 12dB |
| patolojik paternler | Destek | DDM | Evet |
| Lazer Güvenliği | 1. sınıf | OEM/ODM | Desteklenen |
| protokoller | SFP MSA'sı | ||
| Başvuru | SD/HD/3G SDI | ||
Tanım
Gigaopto'nun GTS-B5330-10DC'si, SMPTE 297-2006'da tanımlandığı gibi optik seri dijital sinyalleri iletmek ve almak için tasarlanmış 1 fiber Çift Yönlü SFP optik alıcı-verici modülüdür.
Alıcı-verici, 50Mbps'den 2.97Gbps'ye kadar veri hızlarını iletmek/almak için tasarlanmıştır ve SMPTE 259M, SMPTE 344M, SMPTE 292M ve SMPTE 424M seri hızı için SDI patolojik modellerini destekler, tek bir 3Gbps patolojik sinyaller ile maksimum 10 km mesafeye ulaşılabilir -tek yönlü LC konektörlü mod fiber (SMF)
1550nm DFB lazer vericisi ile birlikte.Alıcı bölümü, optik bir başlığa monte edilmiş entegre bir 1310nm dedektör ön yükselticisi ve sınırlayıcı bir yükseltici IC'yi kullanır.
Alıcı-verici, SFP Çok Kaynaklı Sözleşme (MSA) ile uyumludur, çalışırken takma özelliğine izin vermek için SFP+ 20 pinli konektöre sahiptir.Dijital teşhis işlevleri, bir I2C aracılığıyla kullanılabilir.
Not: Bu çift yönlü ünite, tamamlayıcı dalga boylarına sahip başka bir alıcı-verici veya ağ ekipmanı ile kullanılmalıdır.
Özellikler
Başvuru
PIN Tanımı
