Ürün ayrıntıları:
|
| Ürün adı: | 3G Dijital Video BiDi SFP | Bant genişliği: | 50 Mb/sn - 2.97 Gb/sn |
|---|---|---|---|
| dalga boyu: | 1310nm-TX/1550nm-RX | Optik Bileşenler: | DFB+PIN |
| bağlayıcı: | tek yönlü LC | Bulaşma: | 3G-SDI için 10 km |
| Garanti: | 3 yıl | Anahtar Kelimeler 1: | SD/HD/3G SFP BiDi Alıcı-Verici Modülü |
| Anahtar kelimeler 2: | 3G SDI BiDi 1310nm/1550nm 10km | ||
| Vurgulamak: | MSA SFP BiDi,Video SFP BiDi,10km Alıcı-Verici Modülü |
||

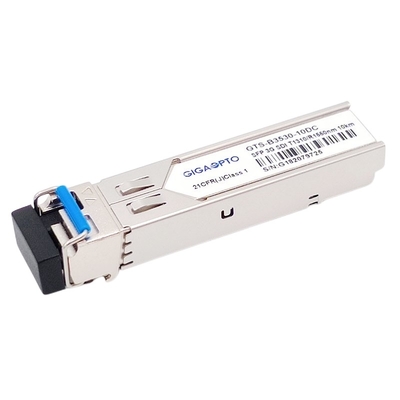

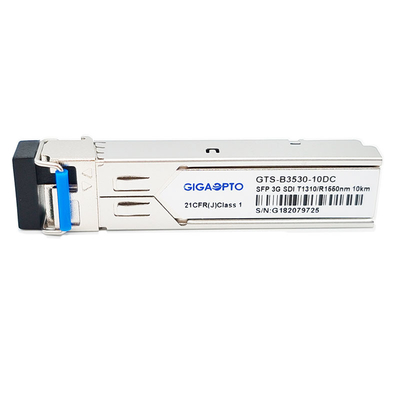

3G BiDi SFP 1310nm-TX/1550nm-RX 10km Video Patolojik Modeller SD/HD/3G-SDI LC SMF DMI MSA Pinout için Alıcı-Verici Modülü
Fonksiyonel Özellikler
| Ürün adı | 3G Dijital Video BiDi SFP | Parça/Numara | GTS-B3530-10DC |
| Veri hızı | 2,97 Gb/sn | MSA Pin Çıkışı | Evet |
| Modül Tipi | alıcı-verici | Çalışma sıcaklığı. | 0°C ila 70°C |
| dalga boyu | 1310nm-TX/1550nm-RX | Mesafe | 10km |
| bağlayıcı | LC | medya | SMF |
| Verici Tipi | DFB BiDi | Alıcı Tipi | TOPLU İĞNE |
| Güç kaynağı gerilimi | 3.3V | Toplam Akım (Tipik) | 200mA |
| TX Optik Güç | -5~0dBm | Duyarlılık Al | < -18dB (PRBS 223-1, BER=1E-12 ) |
| yok olma oranı | >5.0dB | Enerji bütçesi | 13dB |
| patolojik paternler | varsayılan | teşhis | Evet |
| OEM/ODM | Desteklenen | garanti | 3 yıl |
| Başvuru | SD/HD/3G SDI | ||
Tanım
Gigaopto'nun GTS-B3530-10DC'si, SMPTE 297-2006'da tanımlandığı gibi optik seri dijital sinyalleri iletmek ve almak için tasarlanmış 1 fiber Çift Yönlü SFP optik alıcı-verici modülüdür.
Alıcı-verici, 50Mbps'den 2.97Gbps'ye kadar veri hızlarını iletmek/almak için tasarlanmıştır ve SMPTE 259M, SMPTE 344M, SMPTE 292M ve SMPTE 424M seri hızı için SDI patolojik modellerini destekler, tek bir 3Gbps patolojik sinyaller ile maksimum 10 km mesafeye ulaşılabilir tek yönlü LC konektörlü mod fiber (SMF)
Alıcı-verici üç bölümden oluşur: 1310nm DFB lazer vericisi, trans-empedans ön yükselticisi (TIA), Reclocker ve bir MCU denetleyicisi ile entegre 1550nm PIN fotodiyot.Alıcı-verici, SFP Çok Kaynaklı Sözleşme (MSA) ile uyumludur, çalışırken takma özelliğine izin vermek için SFP+ 20 pinli konektöre sahiptir.Dijital teşhis işlevleri, bir I2C aracılığıyla kullanılabilir.
Özellikler
Başvuru
PIN Tanımı
